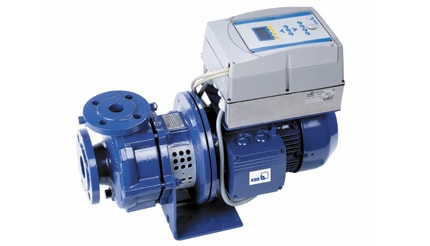

Одноступенчатый насос KSB Etabloc PumpDrive
Насосы KSB серии Etabloc PumpDrive применяются для водоснабжения, дождевания, орошения, водоотведения, отопления, кондиционирования. Серия предназначена для перекачивания чистой жидкости, питьевой воды, технической воды, морской воды, масел, детергентов, горячей воды.
Конструкция и особенности
Etabloc PumpDrive – это стандартный одноступенчатый насос со спиральным корпусом, имеющим радиальный/поперечный разъем. Рабочее колесо с взаимозаменяемым щелевым кольцом. Моноблочный агрегат оснащен единым валом, на котором размещены гидравлический механизм и электродвигатель.
К особенностям конструкции можно отнести:
- Привод. Двигатель оснащен частотно регулируемым приводом, изменяющим частоту (50 – 60 Гц) переменного тока для регулирования момента вращения и скорости вала;
- Рабочее колесо с износостойкими щелевыми кольцами и однопоточным числом входов. Материал колеса: стандарт Е, JL 1040/ CC480K-GS/1. 4408;
- Вал с защитными втулками, легко заменяемыми/сменными. Материал вала – стандарт EN; C45N/1. 4571; уплотнение – торцевое;
- Корпус. Тип – спиралевидный; стандарт – EN; материал – чугун серый/с шаровидным графитом, нержавеющая сталь литье;
- Патрубок для торцевого всасывания;
- Процессное управление;
- Муфтовое соединение, фланцевое присоединение;
- Монтаж насоса – сухая установка горизонтального или вертикального направления.
Насос KSB Etabloc PumpDrive может демонтироваться, перемещаться для хранения и повторно подключаться. Для увеличения срока эксплуатации необходимы регулярные технические осмотры и пробные запуски. Оборудование оснащено сертификатом соответствия ЕС, техническим паспортом, гарантийными обязательствами.
Технические характеристики
Параметры согласно максимальной конфигурации:
- Расход - до 602 м³/ч;
- Напор - до 102 м;
- Рабочее давление - до 16 бар;
- Температура до +110 ºС.
Модельный ряд KSB Etabloc PumpDrive
Типоразмер Двигатель | Ном. мощн. двиг. кВт | Вес, кг |
---|---|---|
32-125.1/222 PDB | 2,20 | 56 |
32-125.1/302 PDB | 3,00 | 65 |
32-125.1/402 PDB | 4,00 | 74 |
32-125.1/552 PDB | 5,50 | 85 |
32-125.1/752 PDB | 7,50 | 93 |
32-160.1/222 PDB | 2,20 | 57 |
32-160.1/302 PDB | 3,00 | 66 |
32-160.1/402 PDB | 4,00 | 76 |
32-160.1/552 PDB | 5,50 | 86 |
32-160.1/752 PDB | 7,50 | 94 |
32-160.1/1102 PDB | 11,00 | 133 |
32-125/222 PDB | 2,20 | 56 |
32-125/302 PDB | 3,00 | 65 |
32-125/402 PDB | 4,00 | 75 |
32-125/552 PDB | 5,50 | 85 |
32-125/752 PDB | 7,50 | 93 |
32-125/1102 PDB | 11,00 | 132 |
32-160/302 PDB | 3,00 | 67 |
32-160/402 PDB | 4,00 | 76 |
32-160/552 PDB | 5,50 | 87 |
32-160/752 PDB | 7,50 | 95 |
32-160/1102 PDB | 11,00 | 133 |
32-160/1502 PDB | 15,00 | 144 |
32-200/552 PDB | 5,50 | 94 |
32-200/752 PDB | 7,50 | 102 |
32-200/1102 PDB | 11,00 | 141 |
32-200/1502 PDB | 15,00 | 152 |
32-200/1852 PDB | 18,50 | 172 |
32-250/1852 PDB | 18,50 | 181 |
40-125/302 PDB | 3,00 | 67 |
40-125/402 PDB | 4,00 | 76 |
40-125/552 PDB | 5,50 | 86 |
40-125/752 PDB | 7,50 | 94 |
40-125/1102 PDB | 11,00 | 133 |
40-160/552 PDB | 5,50 | 88 |
40-160/752 PDB | 7,50 | 96 |
40-160/1102 PDB | 11,00 | 135 |
40-160/1502 PDB | 15,00 | 146 |
40-160/1852 PDB | 18,50 | 166 |
40-160/2202 PDB | 22,00 | 218 |
40-160/3002 PDB | 30,00 | 265 |
40-200/3002 PDB | 30,00 | 272 |
40-250/3002 PDB | 30,00 | 281 |
50-125/552 PDB | 5,50 | 89 |
50-125/752 PDB | 7,50 | 97 |
50-125/1102 PDB | 11,00 | 136 |
50-125/1502 PDB | 15,00 | 147 |
50-125/1852 PDB | 18,50 | 167 |
50-125/2202 PDB | 22,00 | 220 |
50-160/3002 PDB | 30,00 | 268 |
50-160/3702 PDB | 37,00 | 291 |
65-125/752 PDB | 7,50 | 102 |
65-125/1102 PDB | 11,00 | 141 |
65-125/1502 PDB | 15,00 | 152 |
65-125/1852 PDB | 18,50 | 172 |
65-125/2202 PDB | 22,00 | 225 |
65-160/3002 PDB | 30,00 | 275 |
65-160/3702 PDB | 37,00 | 298 |
Типоразмер Двигатель | Ном. мощн. двиг. кВт | Вес, кг |
---|---|---|
32-125.1/224 PDB | 2,20 | 65 |
32-160.1/224 PDB | 2,20 | 67 |
32-200.1/224 PDB | 2,20 | 74 |
32-250.1/224 PDB | 2,20 | 83 |
32-250.1/304 PDB | 3,00 | 85 |
32-250.1/404 PDB | 4,00 | 93 |
32-250.1/554 PDB | 5,50 | 104 |
32-125/224 PDB | 2,20 | 66 |
32-160/224 PDB | 2,20 | 67 |
32-200/224 PDB | 2,20 | 74 |
32-200/304 PDB | 3,00 | 77 |
32-200/404 PDB | 4,00 | 84 |
32-250/224 PDB | 2,20 | 83 |
32-250/304 PDB | 3,00 | 86 |
32-250/404 PDB | 4,00 | 93 |
32-250/554 PDB | 5,50 | 105 |
32-250/754 PDB | 7,50 | 111 |
40-125/224 PDB | 2,20 | 67 |
40-160/224 PDB | 2,20 | 68 |
40-160/304 PDB | 3,00 | 71 |
40-160/404 PDB | 4,00 | 79 |
40-200/224 PDB | 2,20 | 75 |
40-200/304 PDB | 3,00 | 78 |
40-200/404 PDB | 4,00 | 85 |
40-200/554 PDB | 5,50 | 97 |
40-250/224 PDB | 2,20 | 84 |
40-250/304 PDB | 3,00 | 86 |
40-250/404 PDB | 4,00 | 94 |
40-250/554 PDB | 5,50 | 105 |
40-250/754 PDB | 7,50 | 111 |
40-250/1104 PDB | 11,00 | 149 |
40-315/554 PDB | 5,50 | 128 |
40-315/754 PDB | 7,50 | 132 |
40-315/1104 PDB | 11,00 | 172 |
40-315/1504 PDB | 15,00 | 197 |
40-315/1854 PDB | 18,50 | 251 |
40-315/2204 PDB | 22,00 | 266 |
50-125/224 PDB | 2,20 | 70 |
50-125/304 PDB | 3,00 | 72 |
50-160/224 PDB | 2,20 | 71 |
50-160/304 PDB | 3,00 | 74 |
50-160/404 PDB | 4,00 | 81 |
50-160/554 PDB | 5,50 | 93 |
50-200/224 PDB | 2,20 | 78 |
50-200/304 PDB | 3,00 | 80 |
50-200/404 PDB | 4,00 | 88 |
50-200/554 PDB | 5,50 | 99 |
50-200/754 PDB | 7,50 | 105 |
50-200/1104 PDB | 11,00 | 143 |
50-250/304 PDB | 3,00 | 89 |
50-250/404 PDB | 4,00 | 96 |
50-250/554 PDB | 5,50 | 107 |
50-250/754 PDB | 7,50 | 113 |
50-250/1104 PDB | 11,00 | 151 |
50-250/1504 PDB | 15,00 | 176 |
50-315/554 PDB | 5,50 | 131 |
50-315/754 PDB | 7,50 | 136 |
50-315/1104 PDB | 11,00 | 175 |
50-315/1504 PDB | 15,00 | 200 |
50-315/1854 PDB | 18,50 | 254 |
50-315/2204 PDB | 22,00 | 269 |
50-315/3004 PDB | 30,00 | 312 |
65-125/224 PDB | 2,20 | 75 |
65-125/304 PDB | 3,00 | 77 |
65-125/404 PDB | 4,00 | 85 |
65-160/224 PDB | 2,20 | 78 |
65-160/304 PDB | 3,00 | 80 |
65-160/404 PDB | 4,00 | 88 |
65-160/554 PDB | 5,50 | 99 |
65-160/754 PDB | 7,50 | 105 |
65-200/304 PDB | 3,00 | 85 |
65-200/404 PDB | 4,00 | 93 |
65-200/554 PDB | 5,50 | 104 |
65-200/754 PDB | 7,50 | 110 |
65-200/1104 PDB | 11,00 | 148 |
65-200/1504 PDB | 15,00 | 173 |
65-250/554 PDB | 5,50 | 121 |
65-250/754 PDB | 7,50 | 125 |
65-250/1104 PDB | 11,00 | 164 |
65-250/1504 PDB | 15,00 | 189 |
65-250/1854 PDB | 18,50 | 244 |
65-315/754 PDB | 7,50 | 140 |
65-315/1104 PDB | 11,00 | 179 |
65-315/1504 PDB | 15,00 | 204 |
65-315/1854 PDB | 18,50 | 259 |
65-315/2204 PDB | 22,00 | 274 |
80-160/304 PDB | 3,00 | 90 |
80-160/404 PDB | 4,00 | 97 |
80-160/554 PDB | 5,50 | 109 |
80-160/754 PDB | 7,50 | 115 |
80-160/1104 PDB | 11,00 | 152 |
80-200/404 PDB | 4,00 | 110 |
80-200/554 PDB | 5,50 | 120 |
80-200/754 PDB | 7,50 | 124 |
80-200/1104 PDB | 11,00 | 163 |
80-200/1504 PDB | 15,00 | 188 |
80-200/1854 PDB | 18,50 | 243 |
80-250/754 PDB | 7,50 | 136 |
80-250/1104 PDB | 11,00 | 175 |
80-250/1504 PDB | 15,00 | 200 |
80-250/1854 PDB | 18,50 | 254 |
80-250/2204 PDB | 22,00 | 269 |
80-250/3004 PDB | 30,00 | 312 |
80-250/3704 PDB | 37,00 | 362 |
80-315/4504 PDB | 45,00 | 398 |
100-160/554 PDB | 5,50 | 141 |
100-160/754 PDB | 7,50 | 145 |
100-160/1104 PDB | 11,00 | 184 |
100-160/1504 PDB | 15,00 | 209 |
100-200/754 PDB | 7,50 | 138 |
100-200/1104 PDB | 11,00 | 178 |
100-200/1504 PDB | 15,00 | 203 |
100-200/1854 PDB | 18,50 | 257 |
100-200/2204 PDB | 22,00 | 272 |
100-200/3004 PDB | 30,00 | 315 |
125-200/1104 PDB | 11,00 | 198 |
125-200/1504 PDB | 15,00 | 223 |
125-200/1854 PDB | 18,50 | 278 |
125-200/2204 PDB | 22,00 | 292 |
150-200/1104 PDB | 11,00 | 256 |
150-200/1504 PDB | 15,00 | 280 |
150-200/1854 PDB | 18,50 | 335 |
150-200/2204 PDB | 22,00 | 350 |
