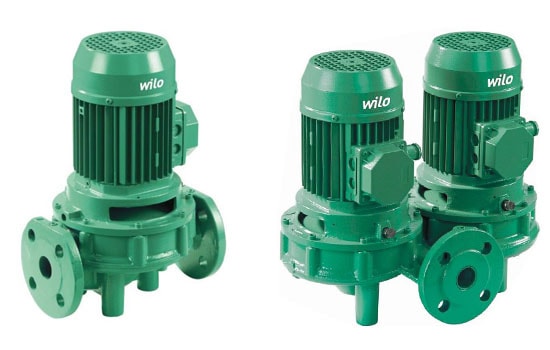

Инлайн насосы Wilo-VeroLine-IPL и Wilo-VeroTwin-DPL
Насосы Wilo VeroLine-IPL и VeroTwin-DPL применяются для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Конструкция и особенности
Серия VeroLine-IPL и VeroTwin-DPL по конструкции представляют собой одноступенчатые центробежные насосы с сухим ротором и размещением всасывающего и напорного патрубков на одной оси (Inline). Имеют резьбовое или фланцевое подсоединение. Резьбовое Rp1 или Rp1 1/4 . Фланцевое соединение от Dn32 до Dn100, на фланце имеется резьба для манометра R 1/8. Корпус и фонарь насоса изготовляется из серого чугуна обработанного антикоррозионным покрытием. Вал из нержавеющей стали марки 1.4404, рабочие колеса могут быть из чугуна (исполнение Cl), или из полипропилена армированного стекловолокном (исполнение P). Торцевое уплотнение стандартно AQEQQ, остальные варианты по запросу.
Основными преимуществами насосов Inline являются высокий КПД и компактность при монтаже, поскольку подводящая и напорная труба находятся на одной оси. Это особенно важно в случаи ограниченного пространства насосной, причем насосы мощностью до 15 кВт можно устанавливать прямо на трубопровод.
Технические характеристики
Параметры согласно максимальной конфигурации для серий VeroLine-IPL / VeroTwin-DPL:
- расход - до 185/245 м3/час;
- напор - до 50/9 м;
- максимально вход. давление - 10 бар (16 бар);
- температура жидкости -20 до 120 °С (в зависимости от перекачиваемой среды).

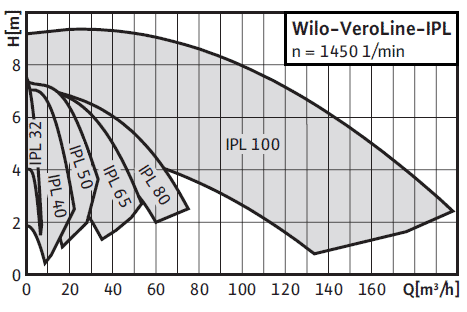

Поля характеристик насоса Wilo-VeroLine-IPL (1450 об/мин.)

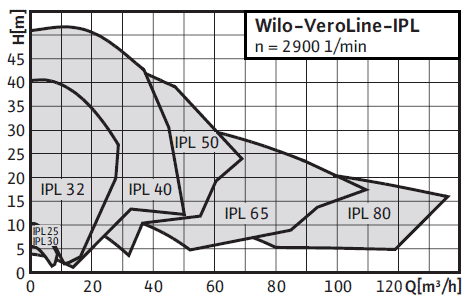

Поля характеристик насоса Wilo-VeroLine-IPL (2900 об/мин.)

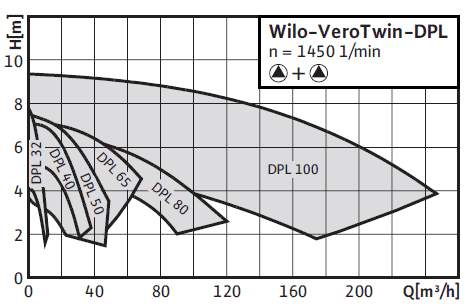

Поля характеристик насоса Wilo-VeroTwin-DPL (1450 об/мин.)

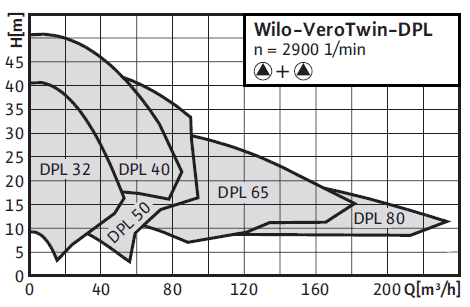

Поля характеристик насоса Wilo-VeroTwin-DPL (2900 об/мин.)
Модельный ряд VeroLine-IPL и VeroTwin-DPL
Wilo Veroline-IPL (1450 об/мин)
Наименование | Номинальный диаметр фланца DN | Раз. Io мм | Номинальная мощность, Р2 | Вес | Артикул |
---|---|---|---|---|---|
IPL 32/110-0,25/4* | 32 | 260 | 0,25 | 20 | 2089551 |
IPL 32/160-0,25/4* | 32 | 260 | 0,25 | 20 | 2089552 |
IPL 40/80-0,09/4 | 40 | 250 | 0,09 | 13 | 2089695 |
IPL 40/110-0,12/4 | 40 | 250 | 0,12 | 18 | 2089553 |
IPL 40/130-0,25/4* | 40 | 320 | 0,25 | 21 | 2089554 |
IPL 40/160-0,37/4* | 40 | 320 | 0,37 | 22 | 2089555 |
IPL 50/110-0,25/4* | 50 | 280 | 0,25 | 22 | 2089556 |
IPL 50/130-0,37/4* | 50 | 340 | 0,37 | 25 | 2089557 |
IPL 50/160-0,55/4* | 50 | 340 | 0,55 | 27 | 2089558 |
IPL 65/120-0,25/4* | 65 | 340 | 0,25 | 26 | 2089559 |
IPL 65/130-0,37/4* | 65 | 340 | 0,37 | 27 | 2089560 |
IPL 65/140-0,55/4* | 65 | 340 | 0,55 | 30 | 2089561 |
IPL 65/150-0,75/4* | 65 | 340 | 0,75 | 31 | 2089562 |
IPL 80/130-0,75/4* | 80 | 360 | 0,75 | 34 | 2089563 |
IPL 80/150-1,1/4* | 80 | 360 | 1,1 | 35 | 2089564 |
IPL 100/135-1,1/4 | 100 | 500 | 1,1 | 69 | 2089565 |
IPL 100/145-1,5/4 | 100 | 500 | 1,5 | 69 | 2089566 |
IPL 100/165-2,2/4 | 100 | 500 | 2,2 | 76 | 2089567 |
IPL 100/175-3/4 | 100 | 500 | 3 | 77 | 2089568 |
* - Возможно исполнение N
Veroline-IPL (2900 об/мин)
Наименование | Номинальный диаметр фланца RP, DN | Раз. Io мм | Номинальная мощность, Р2 | Вес | Артикул |
---|---|---|---|---|---|
IPL 25/70-0,12/2 | 1 | 180 | 0,12 | 7 | 2089569 |
IPL 25/80-0,12/2 | 1 | 180 | 0,12 | 7 | 2089570 |
IPL 25/85-0,18/2 | 1 | 180 | 0,18 | 8 | 2089571 |
IPL 25/90-0,25/2 | 1 | 180 | 0,25 | 9 | 2089572 |
IPL 30/70-0,12/2 | 1¼ | 180 | 0,12 | 7 | 2089573 |
IPL 30/80-0,12/2 | 1¼ | 180 | 0,12 | 7 | 2089574 |
IPL 30/85-0,18/2 | 1¼ | 180 | 0,18 | 8 | 2089575 |
IPL 30/90-0,25/2 | 1¼ | 180 | 0,25 | 9 | 2089576 |
IPL 32/90-0,37/2* | 32 | 260 | 0,37 | 20 | 2089577 |
IPL 32/100-0,55/2* | 32 | 260 | 0,55 | 20 | 2089578 |
IPL 32/110-0,75/2* | 32 | 260 | 0,75 | 22 | 2089579 |
IPL 32/130-1,1/2* | 32 | 260 | 1,1 | 24 | 2089580 |
IPL 32/160-1,1/2* | 32 | 260 | 1,1 | 24 | 2089581 |
IPL 32/165-3/2 | 32 | 320 | 3 | 43 | 2089582 |
IPL 32/175-4/2 | 32 | 320 | 4 | 50 | 2089583 |
IPL 40/70-0,12/2 | 40 | 220 | 0,12 | 11 | 2089694 |
IPL 40/90-0,37/2* | 40 | 250 | 0,37 | 19 | 2089584 |
IPL 40/115-0,55/2* | 40 | 250 | 0,55 | 19 | 2089585 |
IPL 40/120-1,5/2* | 40 | 320 | 1,5 | 30 | 2089586 |
IPL 40/130-2,2/2* | 40 | 320 | 2,2 | 32 | 2089587 |
IPL 40/150-3/2* | 40 | 320 | 3 | 37 | 2089588 |
IPL 40/160-4/2* | 40 | 320 | 4 | 44 | 2089589 |
IPL 40/165-4/2 | 40 | 340 | 4 | 54 | 2089590 |
IPL 40/175-5,5/2 | 40 | 340 | 5,5 | 55 | 2089591 |
IPL 40/195-7,5/2 | 40 | 440 | 7,5 | 84 | 2089592 |
IPL 50/115-0,75/2* | 50 | 280 | 0,75 | 24 | 2089593 |
IPL 50/120-1,5/2* | 50 | 340 | 1,5 | 33 | 2089594 |
IPL 50/130-2,2/2* | 50 | 340 | 2,2 | 35 | 2089595 |
IPL 50/140-3/2* | 50 | 340 | 3 | 40 | 2089596 |
IPL 50/150-4/2* | 50 | 340 | 4 | 47 | 2089597 |
IPL 50/155-4/2 | 50 | 340 | 4 | 60 | 2089598 |
IPL 50/165-5,5/2 | 50 | 340 | 5,5 | 76 | 2089599 |
IPL 50/175-5,5/2 | 50 | 340 | 5,5 | 76 | 2089600 |
IPL 50/175-7,5/2 | 50 | 340 | 7,5 | 84 | 2089601 |
IPL 50/185-7,5/2 | 50 | 440 | 7,5 | 86 | 2089602 |
IPL 65/115-1,5/2* | 65 | 340 | 1,5 | 34 | 2089603 |
IPL 65/120-2,2/2* | 65 | 340 | 2,2 | 37 | 2089604 |
IPL 65/130-3/2* | 65 | 340 | 3 | 42 | 2089605 |
IPL 65/140-4/2* | 65 | 340 | 4 | 49 | 2089606 |
IPL 65/145-5,5/2 | 65 | 340 | 5,5 | 78 | 2089607 |
IPL 65/155-5,5/2 | 65 | 340 | 5,5 | 78 | 2089608 |
IPL 65/155-7,5/2 | 65 | 340 | 7,5 | 86 | 2089609 |
IPL 65/165-5,5/2 | 65 | 430 | 5,5 | 80 | 2089610 |
IPL 65/175-5,5/2 | 65 | 430 | 5,5 | 81 | 2089611 |
IPL 65/175-7,5/2 | 65 | 430 | 7,5 | 89 | 2089612 |
IPL 80/115-2,2/2* | 80 | 360 | 2,2 | 40 | 2089613 |
IPL 80/130-3/2* | 80 | 360 | 3 | 46 | 2089614 |
IPL 80/140-4/2* | 80 | 360 | 4 | 53 | 2089615 |
IPL 80/145-5,5/2 | 80 | 400 | 5,5 | 85 | 2089616 |
IPL 80/155-7,5/2 | 80 | 400 | 7,5 | 93 | 2089617 |
* - Возможно исполнение N
VeroTwin-DPL (1450 об/мин)
Наименование | Номинальный диаметр фланца DN | Раз. Io мм | Номинальная мощность, Р2 | Вес | Артикул |
---|---|---|---|---|---|
DPL 32/110-0,25/4* | 32 | 260 | 0,25 | 35,3 | 2089618 |
DPL 32/160-0,25/4* | 32 | 260 | 0,25 | 34,3 | 2089619 |
DPL 40/130-0,25/4* | 40 | 320 | 0,25 | 41,5 | 2089620 |
DPL 40/160-0,37/4* | 40 | 320 | 0,37 | 43,9 | 2089621 |
DPL 50/110-0,25/4* | 50 | 280 | 0,25 | 39,1 | 2089622 |
DPL 50/130-0,37/4* | 50 | 340 | 0,37 | 45,7 | 2089623 |
DPL 50/160-0,55/4* | 50 | 340 | 0,55 | 53,3 | 2089624 |
DPL 65/120-0,25/4* | 65 | 340 | 0,25 | 50,8 | 2089625 |
DPL 65/130-0,37/4* | 65 | 340 | 0,37 | 53,2 | 2089626 |
DPL 65/140-0,55/4* | 65 | 340 | 0,55 | 60,8 | 2089627 |
DPL 65/150-0,75/4* | 65 | 340 | 0,75 | 63 | 2089628 |
DPL 80/130-0,75/4* | 80 | 360 | 0,75 | 59 | 2089629 |
DPL 80/150-1,1/4* | 80 | 360 | 1,1 | 72 | 2089630 |
DPL 100/135-1,1/4 | 100 | 500 | 1,1 | 132,6 | 2089631 |
DPL 100/145-1,5/4 | 100 | 500 | 1,5 | 137,6 | 2089632 |
DPL 100/165-2,2/4 | 100 | 500 | 2,2 | 149,4 | 2089633 |
DPL 100/175-3/4 | 100 | 500 | 3 | 164,2 | 2089634 |
* - Возможно исполнение N
VeroTwin-DPL-(2900 об/мин)
Наименование | Номинальный диаметр фланца DN | Раз. Io мм | Номинальная мощность, Р2 | Вес | Артикул |
---|---|---|---|---|---|
DPL 32/90-0,37/2* | 32 | 260 | 0,37 | 36,3 | 2089635 |
DPL 32/100-0,55/2* | 32 | 260 | 0,55 | 38,3 | 2089636 |
DPL 32/110-0,75/2* | 32 | 260 | 0,75 | 46,3 | 2089637 |
DPL 32/130-1,1/2* | 32 | 260 | 1,1 | 47,5 | 2089638 |
DPL 32/160-1,1/2* | 32 | 260 | 1,1 | 43,3 | 2089639 |
DPL 32/165-3/2 | 32 | 320 | 3 | 95 | 2089640 |
DPL 32/175-4/2 | 32 | 320 | 4 | 105,4 | 2089641 |
DPL 40/90-0,37/2* | 40 | 250 | 0,37 | 38,8 | 2089642 |
DPL 40/115-0,55/2* | 40 | 250 | 0,55 | 41 | 2089643 |
DPL 40/120-1,5/2* | 40 | 320 | 1,5 | 62,5 | 2089644 |
DPL 40/130-2,2/2* | 40 | 320 | 2,2 | 62,5 | 2089645 |
DPL 40/150-3/2* | 40 | 320 | 3 | 74,5 | 2089646 |
DPL 40/160-4/2* | 40 | 320 | 4 | 86,5 | 2089647 |
DPL 40/165-4/2 | 40 | 340 | 4 | 109,6 | 2089648 |
DPL 40/175-5,5/2 | 40 | 340 | 5,5 | 132 | 2089649 |
DPL 40/195-7,5/2 | 40 | 440 | 7,5 | 169,1 | 2089650 |
DPL 50/115-0,75/2* | 50 | 280 | 0,75 | 50,1 | 2089651 |
DPL 50/120-1,5/2* | 50 | 340 | 1,5 | 60,3 | 2089652 |
DPL 50/130-2,2/2* | 50 | 340 | 2,2 | 64,3 | 2089653 |
DPL 50/140-3/2* | 50 | 340 | 3 | 76,3 | 2089654 |
DPL 50/150-4/2* | 50 | 340 | 4 | 88,3 | 2089655 |
DPL 50/155-4/2 | 50 | 340 | 4 | 107,3 | 2089656 |
DPL 50/165-5,5/2 | 50 | 340 | 5,5 | 143,8 | 2089657 |
DPL 50/175-5,5/2 | 50 | 340 | 5,5 | 144,2 | 2089658 |
DPL 50/175-7,5/2 | 50 | 340 | 7,5 | 148,2 | 2089659 |
DPL 50/185-7,5/2 | 50 | 440 | 7,5 | 165,9 | 2089660 |
DPL 65/115-1,5/2* | 65 | 340 | 1,5 | 66 | 2089661 |
DPL 65/120-2,2/2* | 65 | 340 | 2,2 | 71,8 | 2089662 |
DPL 65/130-3/2* | 65 | 340 | 3 | 83,8 | 2089663 |
DPL 65/140-4/2 | 65 | 340 | 4 | 95,8 | 2089664 |
DPL 65/145-5,5/2 | 65 | 340 | 5,5 | 145,3 | 2089665 |
DPL 65/155-5,5/2 | 65 | 340 | 5,5 | 145,8 | 2089666 |
DPL 65/155-7,5/2 | 65 | 340 | 7,5 | 162 | 2089667 |
DPL 65/165-5,5/2 | 65 | 430 | 5,5 | 164,8 | 2089668 |
DPL 65/175-5,5/2 | 65 | 430 | 5,5 | 165,4 | 2089669 |
DPL 65/175-7,5/2 | 65 | 430 | 7,5 | 177 | 2089670 |
DPL 80/115-2,2/2* | 80 | 360 | 2,2 | 76,2 | 2089671 |
DPL 80/130-3/2* | 80 | 360 | 3 | 87 | 2089672 |
DPL 80/140-4/2* | 80 | 360 | 4 | 99 | 2089673 |
DPL 80/145-5,5/2 | 80 | 400 | 5,5 | 159,8 | 2089674 |
DPL 80/155-7,5/2 | 80 | 400 | 7,5 | 176 | 2089675 |
* - Возможно исполнение N
