Насосы Inline с сухим ротором Wilo CronoLine-IL, CronoTwin-DL

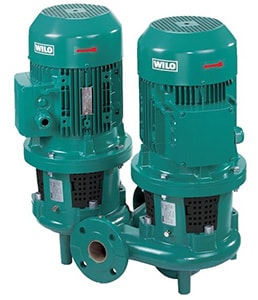

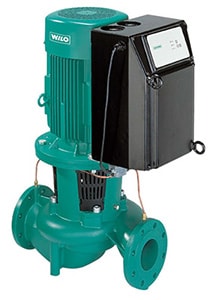

Wilo-CronoLine-ILWilo-CronoTwin-DL


    Насосы Wilo CronoLine-IL и CronoTwin-DL применяются для перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.


Конструкция и особенности

    Одноступенчатые низконапорные одинарные и сдвоенный центробежные насосы в исполнении Inline с перекидным клапаном, скользящим уплотнением, фланцевым соединением  от 32 до 250 мм со штуцером для замера давления R 1/8, муфтой, соединительным элементом, электродвигателем согласно нормы IEC. Питание электродвигателя 3*400 В ±10 %, 50 Гц. Доступны двигатели с 2, 4, 6-ти полюсами – 2900,1450,960 об/мин. Тепловая защита PTC/KLF поставляется опционально, а в электродвигателях больше 75 кВт стандартно. Класс изоляции F, степень защиты IP 55. Моторы от 4 кВт возможно пускать по схеме звезда/треугольник. Предусмотрено подключение к регулятору частоты вращения. Корпус насоса изготовляется из серого или белого чугуна, рабочее колесо из чугуна или бронзы, антикоррозионное покрытие KTL, вал из нержавеющей стали.

    За счет расположения входящего и напорного патрубков на одной оси монтаж насосов серии Wilo-CronoLine-IL и Wilo-CronoTwin-DL гораздо упрощен по сравнению с другими насосами и занимают меньше пространства.

    К особенностям этих серий можно отнести также:

  • Низкие эксплуатационные затраты благодаря высокому КПД
  • Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря совершенной конструкции соединительного элемента (запатентована)
  • Высокая степень защиты от коррозии благодаря катафорезному покрытию.
  • Режим работы «основной/резервный» или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства).


Технические характеристики

    Параметры согласно максимальной конфигурации для серий CronoLine-IL / CronoTwin-DL:

  • расход - до 900/1100 м3/час;
  • напор - до 105/65 м;
  • максимально вход. давление - 16 бар (25 бар по запросу)/ 16 бар;
  • температура жидкости -20 до 140 °С.

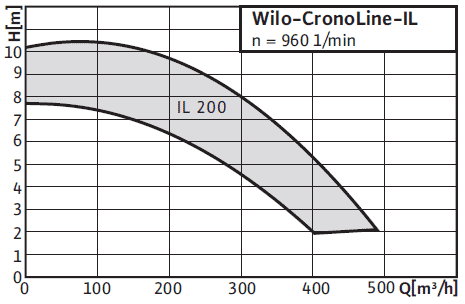

Wilo-CronoLine-IL (960 об/мин.) поля характеристик

Поля характеристик насоса Wilo-CronoLine-IL (960 об/мин.)

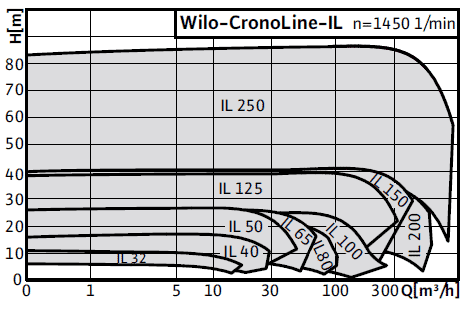

Wilo-CronoLine-IL (1450 об/мин.) поля характеристик

Поля характеристик насоса Wilo-CronoLine-IL (1450 об/мин.)

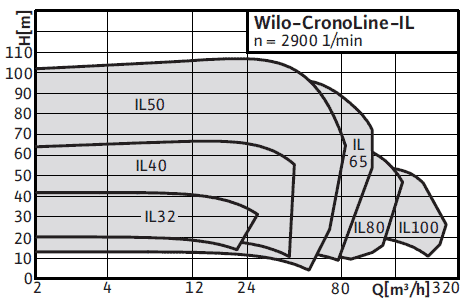

Wilo-CronoLine-IL (2900 об/мин.) поля характеристик

Поля характеристик насоса Wilo-CronoLine-IL (2900 об/мин.)

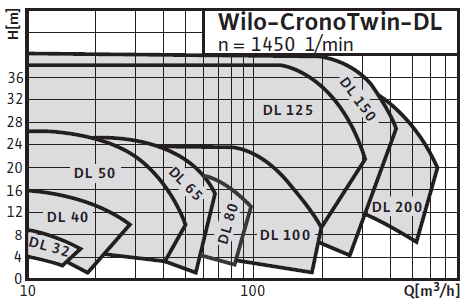

Wilo-CronoTwin-DL (1450 об/мин.) поля характеристик

Поля характеристик насоса Wilo-CronoTwin-DL (1450 об/мин.)

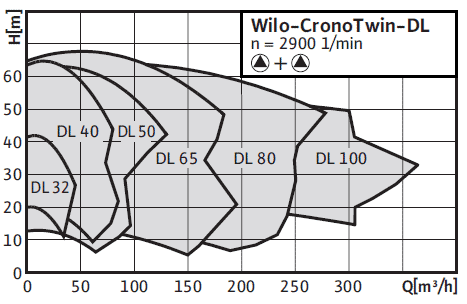

Wilo-CronoTwin-DL (2900 об/мин.) поля характеристик

Поля характеристик насоса Wilo-CronoTwin-DL (2900 об/мин.)



Модельный ряд CronoLine-IL и CronoTwin-DL



    Модельный ряд делится по количеству полюсов (частоте вращения), количеству моторов (одинарный или сдвоенный) и номинальному диаметру:


Номинальный диаметр n=1450 об/мин n=2900 об/мин n=960 об/мин
DN 32 Wilo-CronoLine-IL 32 Wilo-CronoLine-IL 32
Wilo-CronoTwin-DL 32 Wilo-CronoTwin-DL 32
DN 40 Wilo-CronoLine-IL 40 Wilo-CronoLine-IL 40
Wilo-CronoTwin-DL 40 Wilo-CronoTwin-DL 40
DN 50 Wilo-CronoLine-IL 50 Wilo-CronoLine-IL 50
Wilo-CronoTwin-DL 50 Wilo-CronoTwin-DL 50
DN 65 Wilo-CronoLine-IL 65 Wilo-CronoLine-IL 65
Wilo-CronoTwin-DL 65 Wilo-CronoTwin-DL 65
DN 80 Wilo-CronoLine-IL 80 Wilo-CronoLine-IL 80
Wilo-CronoTwin-DL 80 Wilo-CronoTwin-DL 80
DN 100 Wilo-CronoLine-IL 100 Wilo-CronoLine-IL 100
Wilo-CronoTwin-DL 100 Wilo-CronoTwin-DL 100
DN 125 Wilo-CronoLine-IL 125 Wilo-CronoLine-IL 125
Wilo-CronoTwin-DL 125

DN 150 Wilo-CronoLine-IL 150

Wilo-CronoTwin-DL 150

DN 200 Wilo-CronoLine-IL 200
Wilo-CronoLine-IL 200
Wilo-CronoTwin-DL 200

DN 250 Wilo-CronoLine-IL 250





Wilo CronoLine-IL, 960 об/мин

ТипНоминальный внутренний диаметр фланца DNРаз. Io мм.Номинальная мощность мотора P2 кВтВес прим.Артикул
IL 200/240 - 7,5/62008007,53452088454
IL 200/260-7.5/62008007.53452088455
IL 200/270-11/6200800113452088456

Wilo CronoLine-IL, 1450 об/мин

ТипНоминальный внутренний диаметр фланца DNРаз. Io мм.Номинальная мощность мотора P2 кВтВес прим.Артикул
IL 32/140-0,25/4323200.25392063574
IL 32/150-0.37/4323200.37402088307
IL 32/170-0.55/4323200.55432088306
IL 40/140-0.25/4403400.25432088320
IL 40/150-0.37/4403400.37452088318
IL 40/160-0.55/4403400.55462088316
IL 40/170-0.75/4403400.754820883315
IL 40/210-1.1/4404401.1512084231
IL 40/220-1.5/4404401.5552088310
IL 50/150-0.55/4503400.55482088339
IL 50/160-0.75/4503400.75502088337
IL 50/170-1.1/4503401.1532088635
IL 50/200-1.5/4504401.5572084229
IL 50/20-2.2/4504402.2672088332
IL 50/260-3/4504403802088327
IL 50/270-3/4504403802088326
IL 50/270-4/4504404872088325
IL 65/150-0.75/4654300.75532088368
IL 65/160-1.1/4654301.1562088366
IL 65/170-1.1/4654301.1572088364
IL 65/170-1.5/4654301.5602088363
IL 65/210-2.2/4654752.2732087419
IL 65/220-2.2/4654752.2732088359
IL 65/220-3/4654753762088358
IL 65/250-3/4654753852088351
IL 65/250-4/4654754912088350
IL 65/270-4/4654754912088349
IL 65/270-5.5/4654755.51032088348
IL 80/145-1.1/4804401.1632088391
IL 80/150-1.1/4804401.1632088390
IL 80/160-1.5/4804401.5702087421
IL 80/170-2.2/4804402.2812066348
IL 80/210-3/4805003852088383
IL 80/220-4/4805004912066347
IL 80/270-5.5/4805005.51142084230
IL 100/145-1.1/41005001.1792062891
IL 100/150-1.5/41005001.5822088417
IL 100/160-2.2/41005002.2932088416
IL 100/170-2.2/41005002.2932088415
IL 100/170-3/41005003962088414
IL 100/200-3/41005503982088407
IL 100/200-4/410055041042088406
IL 100/200-4/410055041052088405
IL 100/220-5.5/41005505.51182062890
IL 100/250-5.5/41005505.51322088399
IL 100/250-7.5/41005507.51382087420
IL 100/260-7.5/41005507.51382086445
IL 100/260-11/4100550111742088398
IL 100/270-11/4100550111742084236
IL 125/190-4/412562041182088429
IL 125/210-5.5/41256205.51342088427
IL 125/220-5.5/41256205.51342088425
IL 125/220-7./41256207.51422086444
IL 125/250-11/4125620112012084228
IL 125/270-11/4125620112012088424
IL 125/270-15/4125620152132084237
IL 125/300-15/4125700152642088423
IL 125/300-18.5/412570018.52742088422
IL 125/320-18.5/412570018.52742088421
IL 125/320-22/4125700222842088420
IL 125/340-22/4125700222842088419
IL 125/340-30/4125700303302088418
IL 150/190-5.5/41507005.51662088446
IL 150/200-7.5/41507007.51742088445
IL 150/220-11/4150700112092088444
IL 150/250-15/4150700152812088443
IL 150/260-15/4150700152812088442
IL 150/260-18.5/415070018.53092088441
IL 150/270-18.5/415070018.53092088440
IL 150/270-22/4150700223192088439
IL 150/290-30/4150770303922088438
IL 150/300-30/4150770303922088437
IL 150/310-30/4150770303922088436
IL 150/310-37/4150770374462088435
IL 150/320-30/4150770303992088434
IL 150/320-37/4150770374462084746
IL 150/330-37/4150770374462088433
IL 150/330-45/4150770454722088431
IL 150/340-37/4150770374462088432
IL 150/340-45/4150800454722088430
IL 200/230-11/4200800113352088453
IL 200/240-15/4200800153352088452
IL 200/250-18.5/420080018.53642088451
IL 200/260-22/4200800223742088450
IL 200/265-22/4200800223742088449
IL 200/265-30/4200800304192088448
IL 200/270-30/4200820304192088447
IL 200/310-37/4200820820374862088463
IL 200/320-37/4200820374862088462
IL 200/320-45/4200820455122088461
IL 200/330-45/4200820455122088460
IL 200/330-55/4200820556652088458
IL 200/340-45/4200820455122088459
IL 200/340-55/4200820556652088457
IL 250/360-75/425011507511372089541
IL 250/370-75/425011507511372088473
IL 250/380-75/425011507511372089542
IL 250/390-75/425011507511372088472
IL 250/390-90/425011509011822088470
IL 250/400-75/425011507511372088471
IL 250/400-90/425011509011822089543
IL 250/410-90/425011509011822088469
IL 250/410-110/4250115011013472088467
IL 250/420-90/425011509011822088468
IL 250/420-110/4250115011013472089544
IL 250/430-110/4250115011013472088466
IL 250/430-132/4250115013214272088464
IL 250/440-110/4250115011013472088465
IL 250/440-132/4250115013214272089545
IL 250/460-132/4250120013215002088474
IL 250/460-160/4250120016016372089546
IL 250/470-160/4250120016016372088475
IL 250/470-200/4250120020017422088476
IL 250/480-160/4250120016016372088477
IL 250/480-200/4250120020017422089547

Wilo CronoLine-IL, 2900 об/мин

ТипНоминальный внутренний диаметр фланца DNРаз. Io мм.Номинальная мощность мотора P2 кВтВес прим.Артикул
IL 32/140-1.5/2323201.5482088305
IL 32/150-2.2/2323202.2502088304
IL 32/160-2.2/2323202.2502088303
IL 32/160-3/2323203602088302
IL 32/170-3/2323203602088301
IL 32/170-4/2323204672088300
IL 40/140-2.2/2403402.2552088314
IL 40/150-3/2403403642088313
IL 40/160-4/2403404712088312
IL 40/170-5.5/2403405.5822088311
IL 40/200-7.5/2404407.5962088309
IL 40/220-11/240440111252088308
IL 50/110-1.5/2503401.5532088344
IL 50/120-2.2/2503402.2562088343
IL 50/130-3/2503403682088342
IL 50/140-3/2503403682088341
IL 50/170-5.5/2503405.5862088333
IL 50/170-7.5/2503407.5942084234
IL 50/180-7.5/2504407.5992088331
IL 50/210-11/250440111282088330
IL 50/220-11/250440111282088329
IL 50/220-15/250440151392088328
IL 50/250-18.5/25044018.51822088324
IL 50/250-22/250440222132088323
IL 50/270-22/250440222042088322
IL 50/270-30/250440302492088321
IL 65/110-3/2653403662088375
IL 65/120-3/2653403662088373
IL 65/120-4/2653404732088372
IL 65/130-4/2653404732088371
IL 65/130-5.5/2653405.5842088370
IL 65/140-5.5/2653405.5842088369
IL 65/140-7.5/2653407.5922064335
IL 65/150-5.5/2654305.5902088362
IL 65/160-5.5/2654305.5902088361
IL 65/160-7.5/2654307.51002084233
IL 65/170-11/265430111242088360
IL 65/200-11/265475111342088357
IL 65/200-15/265475151452088356
IL 65/210-15/265475151452088355
IL 65/210-18.5/26547518.51582088354
IL 65/220-18.5/26547518.51582088353
IL 65/220-22/265475221812088352
IL 65/240-30/265475302532088347
IL 65/260-30/265475302532088346
IL 65/260-37/265475372762088645
IL 80/110-3/2804003742088397
IL 80/120-4/2804004802088396
IL 80/130-5.5/2804005.5912088394
IL 80/140-7.5/2804007.5992088392
IL 80/150-7.5/2804007.51092088389
IL 80/160-11/280440111342088387
IL 80/170-11/280440111342088386
IL 80/170-15/280440151472088384
IL 80/190-15/280500151542088382
IL 80/190-18.5/28050018.51672088381
IL 80/200-18.5/28050018.51672088380
IL 80/200-22/280500221902088379
IL 80/210-30/280500302452088377
IL 80/220-22/280500221902088378
IL 80/220-30/280500302452088376
IL 100/145-11/2100500111472088413
IL 100/150-15/2100500151602050540
IL 100/160-15/2100500151602088412
IL 100/160-18,5/210050018.51772050539
IL 100/165-22/2100500221922088411
IL 100/170-22/2100500221922088410
IL 100/170-30/2100500302472088408
IL 100/190-30/2100550302582088403
IL 100/210-30/2100550302582088401
IL 100/210-37/2100550372812088400

Wilo CronoTwin-DL, 1450 об/мин

ТипНоминальный внутренний диаметр фланца DNРаз. Io мм.Номинальная мощность мотора P2 кВтВес прим.Артикул
DN 32/140-0,25/4323200.25732089227
DL 32/150-0,37/4323200.37732089226
DL 32/170-0.55/4323200.55822063734
DL 40/140-0.25/4403400.25742089239
DL 40/150-0.37/4403400.37742089238
DL 40/160-0.55/4403400.55842089237
DL 40/170-0.75/4403400.75902089236
DL 40/210-1.1/4404401.11132089231
DL 40/220-1.5/4404401.51152089230
DL 50/150-0.55/4503400.55882089253
DL 50/160-0.75/4503400.75942089252
DL 50/170-1./4503401.11042089251
DL 50/200-1.5/4504401.51262089247
DL 50/220-2.2/4504402.21442089246
DL 50/260-3/45044031772089241
DL 50/270-3/45044031772089240
DL 50/270-4/45044041832084235
DL 65/150-0.75/4654300.751132089278
DL 65/160-1.1/4654301.11222089277
DL 65/170-1.1/4654301.11222089276
DL 65/170-1.5/4654301.51272089275
DL 65/210-2.2/4654752.21522089270
DL 65/220-2.2/4654752.21522089269
DL 65/220-3/46547531682089268
DL 65/250-3/46547531842089261
DL 65/250-4/46547541902089260
DL 65/270-5.5/4654755.52372089259
DL 80/150-1.1/4804401.11342089299
DL 80/160-1.5/4804401.51362089298
DL 80/170-2.2/4804402.21592089297
DL 80/210-3/48050031832089292
DL 80/220-4/48050041902089291
DL 80/270-5.5/4805005.52622089285
DL 100/145-1.1/41005001.11682089322
DL 100/150-1.5/41005001.51702089321
DL 100/160-2.2/41005002.21862089320
DL 100/170-3/410050032062089319
DL 100/200-3/410055032112089312
DL 100/200-4/410055042172089311
DL 100/220-5.5/41005505.52642089310
DL 100/250-5.5/41005505.52892089306
DL 100/250-7.5/41005507.53022089305
DL 100/260-11/4100550114152089304
DL 100/270-11/4100550114152089303
DL 125/190-4/412562042382089333
DL 125/210-5.5/41256205.52852089332
DL 125/220-5.5/41256205.52852089331
DL 125/220-7.5/41256207.52952089330
DL 125/250-11/4125620114612089329
DL 125/270-11/4125620114612089328
DL 125/270-15/4125620154712089327
DL 125/300-18.5/412570018.55532089326
DL 125/320-18.5/412570018.55532089325
DL 125/320-22/4125700225922089324
DL 125/340-30/4125700307292089323
DL 150/190-5.5/41507005.53612089345
DL 150/200-7.5/41507007.53712089344
DL 150/220-11/4150700114822089343
DL 150/250-15/4150700155712089342
DL 150/260-15/4150700155812089341
DL 150/260-18.5/415070018.56152089340
DL 150/270-18.5/415070018.56152089339
DL 150/270-22/4150700226542089338
DL 150/300-3/4150770308472089337
DL 150/320-37/41507703710672089336
DL 150/340-37/42007703710672089335
DL 150/340-45/42007704511292089334
DL 200/240-15/4200800157192089349
DL 200/250-18,5/420080018.57522089348
DL 200/260-22/4200800227912089347
DL 200/270-30/4200800309272089346
DL 200/310-37/42008203711882089352
DL 200/320-45/42008204512502089351
DL 200/340-55/42008205514882089350

Wilo CronoTwin-DL, 2900 об/мин

ТипНоминальный внутренний диаметр фланца DNРаз. Io мм.Номинальная мощность мотора P2 кВтВес прим.Артикул
DL 32/140-1.5/2323201.51002089225
DL 32/150-2.2/2323202.21062089224
DL 32/160-2.2/2323202.21062089223
DL 32/160-3/23232031202089222
DL 32/170-3/23232031202089221
DL 32/170-4/23232041432089220
DL 40/140-2.2/2403402.21082089235
DL 40/150-3/24034031212089234
DL 40/160-4/24034041452089233
DL 40/170-5.5/2403405.51752089232
DL 40/200-7.5/2404407.52062089229
DL 40/220-11/240440113152089228
DL 50/110-1.5/2503401.5962089258
DL 50/120-2.2/2503402.21002089257
DL 50/130-3/25034031172089256
DL 50/140-3/25034031152089255
DL 50/140-4/25034041392089254
DL 50/160-5.5/2503405.51792089250
DL 50/170-5.5/2503405.51792089249
DL 50/170-7.5/2503407.51872089248
DL 50/180-7.5/2504407.52152089245
DL 50/200/11/250440113202089244
DL 50/220-11/250440113202089243
DL 50/220-15/250440153352089242
DL 65/110-3/26534031232089284
DL 65/120-3/26534031232089283
DL 65/120-4/26534041462089282
DL 65/130-5.5/2653405.51762089281
DL 65/140-5.5/2653405.51762089280
DL 65/140-7.5/2653407.51842089279
DL 65/150-5.5/2654305.51972089274
DL 65/160-5.5/2654305.51972089273
DL 65/160-7.5/2654307.52052089272
DL 65/170-11/265430113042089271
DL 65/200-11/265475113332089267
DL 65/200-15/265475153472089266
DL 65/210-15/265475153472089265
DL 65/210-18.5/26547518.53552089264
DL 65/220-18.5/26547518.53552089263
DL 65/220-22/265475224152089262
DL 80/120-4/28040041622089302
DL 80/130-5.5/2804005.51972089301
DL 80/140-7.5/2804007.52002089300
DL 80/150-7.5/2804407.52172089296
DL 80/160-11/280440113132089295
DL 80/170-11/280440113132089294
DL 80/170-15/280440153722089293
DL 80/190-15/280500153622089290
DL 80/190-18.5/28050018.53702089289
DL 80/200-18.5/28050018.53702089288
DL 80/200-22/280500224362089287
DL 80/220-30/280500305242089286
DL 100/14511/2100500113452089318
DL 100/150-15/2100500153592089317
DL 100/160-15/2100500153592089316
DL 100/160-18,5/210050018.53672089315
DL 100/165-22/2100500224272089314
DL 100/170-30/2100500305242089313
DL 100/190-30/2100550305532089309
DL 100/210-30/21005503705532089308
DL 100/210-37/2100550376152089307
