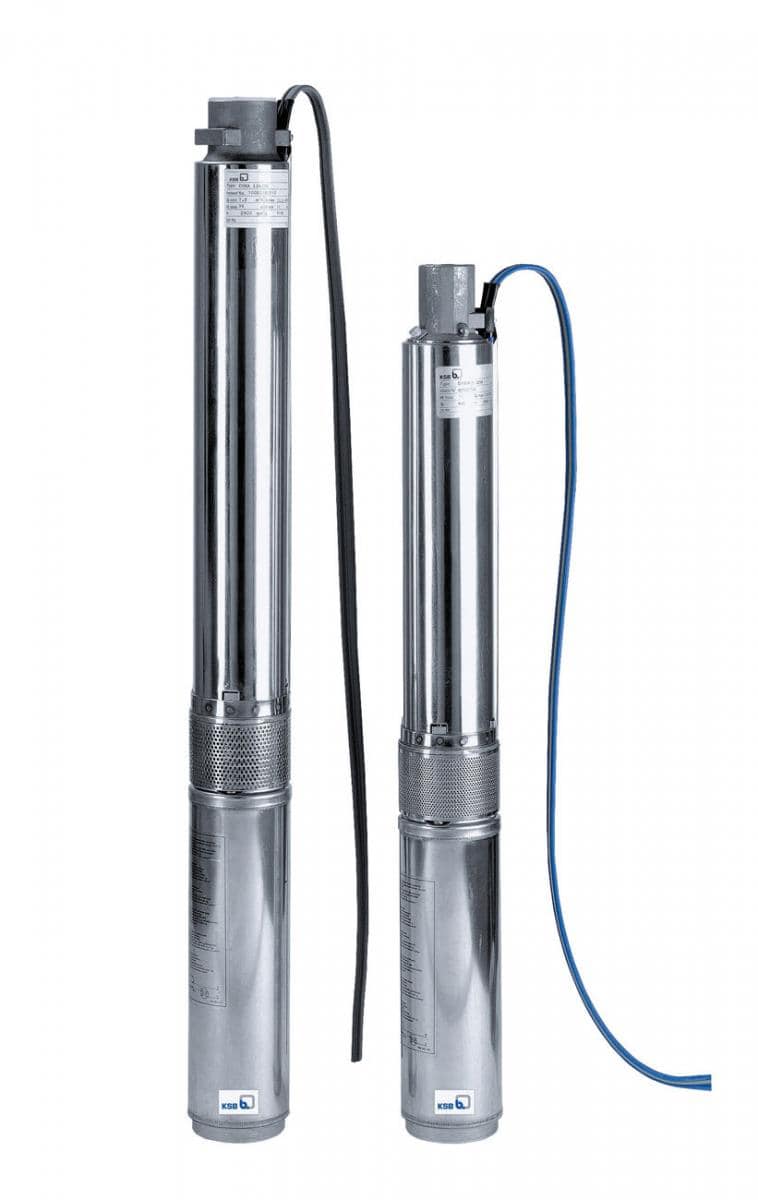

Погружные насосы KSB UPA 100C/150C

KSB UPA 100C/150C

    Насосы KSB UPA 100C и 150C применяются в бытовом водоснабжении, для дождевания и полива, орошения, водоотведения, в установках пожаротушения и повышения давления. Предназначены для перекачивания как чистой, слегка загрязненной так и неочищенной, технологической воды.


Конструкция и особенности

    Все двигатели серии UPA характеризуются высокими КПД и отличаются минимальными эксплуатационными расходами. Они долговечны, не требуют технического обслуживания, адаптированы к насосам и области применения. Для сред с температурой ниже 60 °C не требуется обтекание двигателя перекачиваемой жидкостью. Заполняющая жидкость обеспечивает надежную защиту от замерзания до –15 °C. Присоединение соответствует стандарту NEMA (4 – 8 дюймов).

    КПД двигателей KSB достигают до 91%. Благодаря параметрам, рассчитанным на максимальную производительность насоса, двигатели защищены от перегрузки. Кроме того, они соответствуют нормам VDE и гарантируют высокую надежность электросистемы.

    По запросу KSB поставляет обширный спектр принадлежностей для применения в водоснабжении:

  • Механизмы автоматического переключения
  • Автоматические и полуавтоматические защитные устройства от сухого хода
  • Переходные устройства
  • Несущие и монтажные хомуты
  • Опоры подшипника
  • Центрирующие устройства
  • Рубашки охлаждения, всасывающие и напорные кожухи
  • Шкафы управления и т.д.
  • Электрокабели
  • Соединители проводов
  • Кабельные хомуты
  • PumpDrive


Технические характеристики

    Параметры согласно максимальной конфигурации для UPA 100C / 150C:

  • расход - до 16 / 79 м³/час;
  • напор - до 400 / 570 м;
  • температура жидкости до +30 °С / до + 50 °С.


ksb upa 150c
UPA 150C

Ввод в эксплуатацию

  • Контроль направления вращения (для однофазного подключения вращение установлено/не меняется; для трехфазного – в обоих направлениях, которые меняются за счет смены фаз).
  • Вынос песка. Осуществляется 10-ти минутная работа при открытой задвижке, до полного выброса песочных масс. Данная процедура исключит перегрузы скважины и насоса.
  • Отработка частоты включений. Требуется для предотвращения перегрева мотора.
  • Кратковременная работа при открытой и закрытой задвижке.
  • Эксплуатационная надежность агрегата зависит от соблюдения заводских предельных значений напора и подачи.

Техническое обслуживание

Рекомендуются профилактические осмотры на выявление неисправностей/повреждений и проверка изменений в электроподаче. Демонтаж насосов для технических осмотров не требуется.



Модельный ряд KSB UPA

UPA 150C 16, 3~400 В, короткий кабель и обратный клапан с резьбой G2 12"
Типоразмер Тип двигателя Ном. мощн. двиг.
кВт
Идент. номер [Вес, кг]
UPA150C 16 / 1 DN 100-0,75 0,75 01133486 17
UPA150C 16 / 2 DN 100-1,5 1,50 01133539 20
UPA150C 16 / 3 DN 100-2,2 2,20 01133540 23
UPA150C 16 / 4 DN 100-3,0 3,00 01133541 27
UPA150C 16 / 5 DN 100-3,0 3,00 01133542 28
UPA150C 16 / 6 DN 100-3,7 3,70 01133543 36
UPA150C 16 / 7 DN 100-5,5 5,50 01133544 44
UPA150C 16 / 8 DN 100-5,5 5,50 01133545 45,3
UPA150C 16 / 9 DN 100-5,5 5,50 01133546 46,7
UPA150C 16 / 10 DN 100-7,5 7,50 01133547 52
UPA150C 16 / 11 DN 100-7,5 7,50 01133548 53,3
UPA150C 16 / 12 DN 100-7,5 7,50 01133549 54,7
UPA150C 16 / 13 DN 100-7,5 7,50 01133550 56
UPA150C 16 / 7 UMA 150D 5/21 4,50 01133551 63
UPA150C 16 / 8 UMA 150D 5/21 5,00 01133552 66
UPA150C 16 / 9 UMA 150D 5/21 5,50 01133553 67
UPA150C 16 / 10 UMA 150D 7/21 6,50 01133554 70
UPA150C 16 / 11 UMA 150D 7/21 7,00 01133555 72
UPA150C 16 / 12 UMA 150D 7/21 7,50 01133557 73
UPA150C 16 / 13 UMA 150D 7/21 7,50 01133558 74
UPA150C 16 / 14 UMA 150D 9/21 8,50 01133559 79
UPA150C 16 / 15 UMA 150D 9/21 9,00 01133560 80
UPA150C 16 / 16 UMA 150D 9/21 9,30 01133561 81
UPA150C 16 / 17 UMA 150D 13/21 10,50 01133562 90
UPA150C 16 / 18 UMA 150D 13/21 11,00 01133563 91
UPA150C 16 / 19 UMA 150D 13/21 11,50 01133564 93
UPA150C 16 / 20 UMA 150D 13/21 12,00 01133565 94
UPA150C 16 / 21 UMA 150D 13/21 13,00 01133566 95
UPA150C 16 / 22 UMA 150D 13/21 13,00 01133567 97
UPA150C 16 / 23 UMA 150D 13/21 13,00 01133570 98
UPA150C 16 / 24 UMA 150D 15/21 14,00 01133571 103
UPA150C 16 / 25 UMA 150D 15/21 15,00 01133572 104
UPA150C 16 / 26 UMA 150D 15/21 15,00 01133573 105
UPA150C 16 / 27 UMA 150D 18/21 16,00 01133574 112
UPA150C 16 / 28 UMA 150D 18/21 16,50 01133575 113
UPA150C 16 / 29 UMA 150D 18/21 17,00 01133576 114
UPA150C 16 / 30 UMA 150D 18/21 17,50 01133577 116
UPA150C 16 / 31 UMA 150D 18/21 18,00 01133578 117
UPA150C 16 / 32 UMA 150D 18/21 18,50 01133579 118
UPA150C 16 / 33 UMA 150D 22/21 20,00 01133580 128
UPA150C 16 / 34 UMA 150D 22/21 20,00 01133581 129
UPA150C 16 / 35 UMA 150D 22/21 21,00 01133582 130
UPA150C 16 / 36 UMA 150D 22/21 22,00 01133583 132
UPA150C 16 / 37 UMA 150D 22/21 22,00 01133584 133
UPA150C 16 / 38 UMA 150D 22/21 22,00 01133585 135
UPA150C 16 / 39 UMA 150D 26/21 24,00 01133586 145
UPA150C 16 / 40 UMA 150D 26/21 24,00 01133587

146

UPA 150C, короткий кабель и обратный клапан с резьбой G3"
Типоразмер Тип двигателя Ном. мощн. двиг.
кВт
Идент. номер [Вес, кг]
UPA150C 30 / 1 DN 100-1,1 1,10 01133667 18
UPA150C 30 / 2 DN 100-2,2 2,20 01133668 23
UPA150C 30 / 3 DN 100-3 3,00 01133669 27
UPA150C 30 / 4 DN 100-3,7 3,70 01133670 36
UPA150C 30 / 5 DN 100-5,5 5,50 01133671 43,8
UPA150C 30 / 6 DN 100-5,5 5,50 01133672 45,4
UPA150C 30 / 7 DN 100-7,5 7,50 01133673 51
UPA150C 30 / 5 UMA 150D 5/21 4,50 01133674 63
UPA150C 30 / 6 UMA 150D 5/21 5,50 01133675 65
UPA150C 30 / 7 UMA 150D 7/21 6,50 01133676 68
UPA150C 30 / 8 UMA 150D 7/21 7,00 01133677 70
UPA150C 30 / 9 UMA 150D 9/21 8,00 01133678 74
UPA150C 30 / 10 UMA 150D 9/21 9,00 01133679 76
UPA150C 30 / 11 UMA 150D 9/21 9,30 01133680 77
UPA150C 30 / 12 UMA 150D 13/21 11,00 01133681 86
UPA150C 30 / 13 UMA 150D 13/21 11,50 01133682 88
UPA150C 30 / 14 UMA 150D 13/21 12,50 01133683 89
UPA150C 30 / 15 UMA 150D 13/21 13,00 01133684 91
UPA150C 30 / 16 UMA 150D 15/21 14,50 01133685 96
UPA150C 30 / 17 UMA 150D 15/21 15,00 01133686 98
UPA150C 30 / 18 UMA 150D 18/21 16,00 01133687 104
UPA150C 30 / 19 UMA 150D 18/21 17,00 01133688 105
UPA150C 30 / 20 UMA 150D 18/21 18,00 01133689 107
UPA150C 30 / 21 UMA 150D 18/21 18,50 01133690 108
UPA150C 30 / 22 UMA 150D 22/21 20,00 01133691 118
UPA150C 30 / 23 UMA 150D 22/21 21,00 01133692 119
UPA150C 30 / 24 UMA 150D 22/21 22,00 01133693 121
UPA150C 30 / 25 UMA 150D 22/21 22,00 01133694 123
UPA150C 30 / 26 UMA 150D 26/21 24,00 01133695 133
UPA150C 30 / 27 UMA 150D 26/21 24,00 01133696 135
UPA150C 30 / 28 UMA 150D 26/21 25,00 01133707 136
UPA150C 30 / 29 UMA 150D 26/21 26,00 01133708 138
UPA150C 30 / 30 UMA 150D 26/21 26,00 01133710 140
UPA150C 30 / 31 UMA 150D 30/21 28,00 01133711 150
UPA150C 30 / 32 UMA 150D 30/21 29,00 01133712 152
UPA150C 30 / 33 UMA 150D 30/21 30,00 01133713 153
UPA150C 30 / 34 UMA 150D 30/21 30,00 01133714 155
UPA150C 30 / 35 UMA 150D 37/22 32,00 01133715 163
UPA150C 48 / 1 DN 100-2,2 2,20 01133790 23
UPA150C 48 / 2 DN 100-3,0 3,00 01133791 29,1
UPA150C 48 / 3 DN 100-5,5 5,50 01133792 43
UPA150C 48 / 4 DN 100-7,5 7,50 01133793 49,2
UPA150C 48 / 3 UMA 150D 5/21 5,00 01133794 63,3
UPA150C 48 / 4 UMA 150D 7/21 6,50 01133795 67,6
UPA150C 48 / 5 UMA 150D 9/21 8,00 01133796 72,9
UPA150C 48 / 6 UMA 150D 9/21 9,30 01133807 75,1
UPA150C 48 / 7 UMA 150D 13/21 11,50 01133809 84,4
UPA150C 48 / 8 UMA 150D 13/21 12,50 01133810 86,7
UPA150C 48 / 9 UMA 150D 15/21 14,50 01133811 92,9
UPA150C 48 / 10 UMA 150D 18/21 16,00 01133812 99,2
UPA150C 48 / 11 UMA 150D 18/21 17,50 01133813 102
UPA150C 48 / 12 UMA 150D 18/21 18,50 01133814 104
UPA150C 48 / 13 UMA 150D 22/21 21,00 01133815 114
UPA150C 48 / 14 UMA 150D 22/21 22,00 01133816 116
UPA150C 48 / 15 UMA 150C 26/21 24,00 01133817 128
UPA150C 48 / 16 UMA 150D 26/21 26,00 01133818 130
UPA150C 48 / 17 UMA 150D 26/21 26,00 01133820 132
UPA150C 48 / 18 UMA 150D 30/21 29,00 01133821 143
UPA150C 48 / 19 UMA 150D 30/21 30,00 01133822 146
UPA150C 48 / 20 UMA 150D 37/22 32,00 01133823 155
UPA150C 48 / 21 UMA 150D 37/22 33,00 01133824 157
UPA150C 48 / 22 UMA 150D 37/22 35,00 01133825 159
UPA150C 48 / 23 UMA 150D 37/22 36,00 01133826 162
UPA150C 48 / 24 UMA 150D 37/22 37,00 01133827 164
UPA150C 60 / 1 DN 100-2,2 2,20 01133921 22,9
UPA150C 60 / 2 DN 100-3,7 3,70 01133922 36,5
UPA150C 60 / 3 DN 100-7,5 7,50 01133923 46,8
UPA150C 60 / 4 DN 100-7,5 7,50 01133924 49,1
UPA150C 60 / 3 UMA 150D 7/21 6,00 01133925 65,2
UPA150C 60 / 4 UMA 150D 7/21 7,50 01133926 67,5
UPA150C 60 / 5 UMA 150D 9/21 9,30 01133957 72,8
UPA150C 60 / 6 UMA 150D 13/21 11,50 01133958 82
UPA150C 60 / 7 UMA 150D 13/21 13,00 01133959 84,3
UPA150C 60 / 8 UMA 150D 15/21 15,00 01133960 90,6
UPA150C 60 / 9 UMA 150D 18/21 17,50 01133961 96,8
UPA150C 60 / 10 UMA 150D 22/21 20,00 01133962 107
UPA150C 60 / 11 UMA 150D 22/21 21,00 01133963 109
UPA150C 60 / 12 UMA 150D 26/21 23,00 01133964 121
UPA150C 60 / 13 UMA 150D 26/21 25,00 01133966 123
UPA150C 60 / 14 UMA 150D 26/21 26,00 01133977 125
UPA150C 60 / 15 UMA 150D 30/21 29,00 01133978 136
UPA150C 60 / 16 UMA 150D 30/21 30,00 01133979 139
UPA150C 60 / 17 UMA 150D 37/22 33,00 01133980 148
UPA150C 60 / 18 UMA 150D 37/22 35,00 01133981 150
UPA150C 60 / 19 UMA 150D 37/22 36,00 01133982 153
UPA150C 60 / 20 UMA 150D 37/22 37,00 01133983 155
UPA 150C, 3~400 В, короткий кабель и обратный клапан с резьбовым соединением G 2"½
Типоразмер Тип двигателя Ном. мощн. двиг.
кВт
Идент. номер [Вес, кг]
UPA150C 16 / 7 UMA 150D 5/21 4,50 227862540 74,2
UPA150C 16 / 8 UMA 150D 5/21 5,00 227962540 74
UPA150C 16 / 9 UMA 150D 5/21 5,50 228062540 75,4
UPA150C 16 / 10 UMA 150D 7/21 6,50 228162541 77,7
UPA150C 16 / 11 UMA 150D 7/21 7,00 228262541 79
UPA150C 16 / 12 UMA 150D 7/21 7,50 228362541 80,4
UPA150C 16 / 13 UMA 150D 7/21 7,50 228462541 81,7
UPA150C 16 / 14 UMA 150D 9/21 8,50 228562542 94,9
UPA150C 16 / 15 UMA 150D 9/21 9,00 228662542 89,1
UPA150C 16 / 16 UMA 150D 9/21 9,30 228762542 90,5
UPA150C 16 / 17 UMA 150D 13/21 10,50 228862543 98,8
UPA150C 16 / 18 UMA 150D 13/21 11,00 228962543 100,2
UPA150C 16 / 19 UMA 150D 13/21 11,50 229062543 101,6
UPA150C 16 / 20 UMA 150D 13/21 12,00 229162543 102,9
UPA150C 16 / 21 UMA 150D 13/21 13,00 229262543 104,3
UPA150C 16 / 22 UMA 150D 13/21 13,00 229362543 105,7
UPA150C 16 / 23 UMA 150D 13/21 13,00 229462543 107
UPA150C 16 / 24 UMA 150D 15/21 14,00 229562544 112,4
UPA150C 16 / 25 UMA 150D 15/21 15,00 229662544 113,7
UPA150C 16 / 26 UMA 150D 15/21 15,00 229762544 115,1
UPA150C 16 / 27 UMA 150D 18/21 16,00 229862545 120,5
UPA150C 16 / 28 UMA 150D 18/21 16,50 229962545 121,8
UPA150C 16 / 29 UMA 150D 18/21 17,00 230062545 123,2
UPA150C 16 / 30 UMA 150D 18/21 17,00 230162545 124,6
UPA150C 16 / 31 UMA 150D 18/21 18,00 230262545 125,9
UPA150C 16 / 32 UMA 150D 18/21 18,50 230362545 127,3
UPA150C 16 / 33 UMA 150D 22/21 20,00 230462546 136,7
UPA150C 16 / 34 UMA 150D 22/21 20,00 230562546 138
UPA150C 16 / 35 UMA 150D 22/21 21,00 230662546 139,4
UPA150C 16 / 36 UMA 150D 22/21 22,00 230762546 140,8
UPA150C 16 / 37 UMA 150D 22/21 22,00 230862546 142,1
UPA150C 16 / 38 UMA 150D 22/21 22,00 230962546 143,5
UPA150C 16 / 39 UMA 150D 26/21 24,00 231062547 153,9
UPA150C 16 / 40 UMA 150D 26/21 24,00 231162547 155,2
UPA 150C, короткий кабель и обратный клапан с резьбовым соединением G 3
Типоразмер Тип двигателя Ном. мощн. двиг.
кВт
Идент. номер [Вес, кг]
UPA150C 30 / 5 UMA 150D 5/21 4,50 237062540 66,8
UPA150C 30 / 6 UMA 150D 5/21 5,50 237162540 68,5
UPA150C 30 / 7 UMA 150D 7/21 6,50 237262541 71,1
UPA150C 30 / 8 UMA 150D 7/21 7,00 237362541 69,6
UPA150C 30 / 9 UMA 150D 9/21 8,00 237462542 74,2
UPA150C 30 / 10 UMA 150D 9/21 9,00 237562542 75,9
UPA150C 30 / 11 UMA 150D 9/21 9,30 237662542 77,5
UPA150C 30 / 12 UMA 150D 13/21 11,00 237762543 86,1
UPA150C 30 / 13 UMA 150D 13/21 11,50 237862543 87,7
UPA150C 30 / 14 UMA 150D 13/21 12,50 237962543 89,3
UPA150C 30 / 15 UMA 150D 13/21 13,00 238062543 91
UPA150C 30 / 16 UMA 150D 15/21 14,50 238162544 96,6
UPA150C 30 / 17 UMA 150D 15/21 15,00 238262544 98,2
UPA150C 30 / 18 UMA 150D 18/21 16,00 238362545 103,8
UPA150C 30 / 19 UMA 150D 18/21 17,00 238462545 105,4
UPA150C 30 / 20 UMA 150D 18/21 18,00 238562545 107
UPA150C 30 / 21 UMA 150D 18/21 18,50 238662545 108,7
UPA150C 30 / 22 UMA 150D 22/21 20,00 238762546 118,3
UPA150C 30 / 23 UMA 150D 22/21 21,00 238862546 119,9
UPA150C 30 / 24 UMA 150D 22/21 22,00 238962546 121,5
UPA150C 30 / 25 UMA 150D 22/21 22,00 239062546 123,1
UPA150C 30 / 26 UMA 150D 26/21 24,00 239162547 133,7
UPA150C 30 / 27 UMA 150D 26/21 24,00 239262547 135,3
UPA150C 30 / 28 UMA 150D 26/21 25,00 239362547 137
UPA150C 30 / 29 UMA 150D 26/21 26,00 239462547 138,6
UPA150C 30 / 30 UMA 150D 26/21 26,00 239562547 140,2
UPA150C 30 / 31 UMA 150D 30/21 28,00 239662548 150,8
UPA150C 30 / 32 UMA 150D 30/21 29,00 239762548 152,4
UPA150C 30 / 33 UMA 150D 30/21 30,00 239862548 154
UPA150C 30 / 34 UMA 150D 30/21 30,00 239962548 155,7
UPA150C 30 / 35 UMA 150D 37/22 32,00 240062549 164,3
UPA150C 48 / 3 UMA 150D 5/21 5,00 645062540 64,4
UPA150C 48 / 4 UMA 150D 7/21 6,50 645162541 67,6
UPA150C 48 / 5 UMA 150D 9/21 8,00 645262542 72,9
UPA150C 48 / 6 UMA 150D 9/21 9,30 645362542 75,1
UPA150C 48 / 7 UMA 150D 13/21 11,50 645462543 84,4
UPA150C 48 / 8 UMA 150D 13/21 12,50 645562543 86,7
UPA150C 48 / 9 UMA 150D 15/21 14,50 645662544 93
UPA150C 48 / 10 UMA 150D 18/21 16,00 645762545 99,2
UPA150C 48 / 11 UMA 150D 18/21 17,50 645862545 101,5
UPA150C 48 / 12 UMA 150D 18/21 18,50 645962545 103,7
UPA150C 48 / 13 UMA 150D 22/21 21,00 646062546 114
UPA150C 48 / 14 UMA 150D 22/21 22,00 646162546 116,3
UPA150C 48 / 15 UMA 150D 26/21 24,00 646262547 127,5
UPA150C 48 / 16 UMA 150D 26/21 26,00 646362547 129,8
UPA150C 48 / 17 UMA 150D 26/21 26,00 646462547 132
UPA150C 48 / 18 UMA 150D 30/21 29,00 646562548 143,3
UPA150C 48 / 19 UMA 150D 30/21 30,00 646662548 145,6
UPA150C 48 / 20 UMA 150D 37/22 32,00 646762549 154,9
UPA150C 48 / 21 UMA 150D 37/22 33,00 646862549 157,1
UPA150C 48 / 22 UMA 150D 37/22 35,00 646962549 159,4
UPA150C 48 / 23 UMA 150D 37/22 36,00 647062549 161,7
UPA150C 48 / 24 UMA 150D 37/22 37,00 647162549 163,9
UPA150C 60 / 3 UMA 150D 7/21 6,00 650562541 65,2
UPA150C 60 / 4 UMA 150D 7/21 7,50 650662541 67,5
UPA150C 60 / 5 UMA 150D 9/21 9,30 650762542 72,8
UPA150C 60 / 6 UMA 150D 13/21 11,50 650862543 82
UPA150C 60 / 7 UMA 150D 13/21 13,00 650962543 84,3
UPA150C 60 / 8 UMA 150D 15/21 15,00 651062544 90,5
UPA150C 60 / 9 UMA 150D 18/21 17,50 651162545 96,8
UPA150C 60 / 10 UMA 150D 22/21 20,00 651262546 107,1
UPA150C 60 / 11 UMA 150D 22/21 21,00 651362546 109,4
UPA150C 60 / 12 UMA 150D 26/21 23,00 651462547 120,6
UPA150C 60 / 13 UMA 150D 26/21 25,00 651562547 122,9
UPA150C 60 / 14 UMA 150D 26/21 26,00 651662547 125,1
UPA150C 60 / 15 UMA 150D 30/21 29,00 651762548 136,4
UPA150C 60 / 16 UMA 150D 30/21 30,00 651862548 138,7
UPA150C 60 / 17 UMA 150D 37/22 33,00 651962549 147,9
UPA150C 60 / 18 UMA 150D 37/22 35,00 652062549 150,2
UPA150C 60 / 19 UMA 150D 37/22 36,00 652162549 152,5
UPA150C 60 / 20 UMA 150D 37/22 37,00 652262549 154,7
