Дополнительное оснащение для клапанов Samson

    Компания Samson позаботилась так же и о дополнительных устройствах запорных, регулирующих клапанов. К данному типу продукции производятся конечные выключатели, соленоидные вентили, пневматические блокировочные реле, реверсивные и бустерные усилители, быстросбрасывающие клапаны.

    С всеми производимыми позиционерами компании Samson вы можете ознакомиться ниже.


Samson valves

Конечные выключатели

Применение:

    Конечные выключатели при переходе за верхний или нижний предел установленного предельного значения выдают электрический или пневматический сигналы.

Варианты исполнения:

  • Тип 4746-x2: индуктивный конечный выключатель;
  • Тип 4746-x3: электрический конечный выключатель;
  • Тип 4746-x4: пневматический конечный выключатель;
  • Тип 4747: индуктивный или механический конечный выключатель со взрывозащитой;
  • Тип 4744: электрический конечный выключатель со взрывозащитой Технические характеристики;
  • Тип 3776-0: индуктивный или электрический конечный выключатель;
  • Тип 3776-1: конечный выключатель со взрывозащитой;
  • Тип 3738-20: электронный конечный выключатель для двухпозиционного режима ОТКР/ЗАКРТип 3738-50: электронный конечный выключатель для двухпозиционного режима ОТКР/ЗАКР;
  • Тип 3768: индуктивный конечный выключатель.

Подробная документация аксессуаров


Samson valves

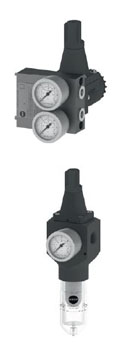

Регуляторы давления

Применение:

    Устройства для снабжения пневматических контрольно-измерительных приборов постоянным давлением питания. Регулятор давления редуцирует и регулирует давление воздуха питания до значения, устанавливаемого задатчиком. Возможен монтаж в трубопроводы или щиты КИП или прямой монтаж на позиционеры и пневматический приводы. У регулирующей станции давления воздуха питания перед регулятором давления дополнительно устанавливается фильтр с отводом конденсата.

Варианты исполнения:

  • Тип 4746-x2: индуктивный конечный выключатель;
  • Тип 4746-x3: электрический конечный выключатель;

Подробная документация аксессуаров


Samson valves

Соленоидные клапаны

Применение:

    Соленоидные клапаны обеспечивают высокую эксплуатационную надёжность и быстрое время срабатывания при управлении пневматическими приводами, в том числе во взрыво-опасных зонах.

    Клапаны выпускаются с различными функциями включения, способами подключения и пропускной способностью, что позволяет предлагать множество разнообразных вариантов исполнения под конкретные задачи.


Варианты исполнения:

  • Тип 3701;
  • Тип 3963;
  • Тип 3966;
  • Тип 3967.

Подробная документация аксессуары


Samson valves

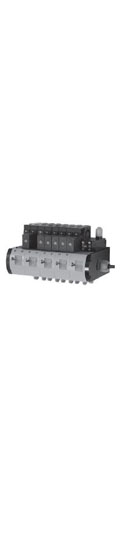

Соленоидный вентиль Остров Тип 3965

    Соленоидный вентиль Остров Тип 3965 представляет собой компактное решение для управления пневматическими приводами в химических и фармацевтических системах. Модульная конструкция с различными коммутационными функциями и вариантами подключения позволяет адаптировать устройство под конкретные задачи. При этом соленоидный вентиль Остров отличает высокая эксплуатационная надёжность при работе во взрывоопасных зонах. Благодаря низкому энергопотреблению управление может осуществляться при помощи маломощных электрических дискретных сигналов посредством полевых шин или удалённых устройств ввода/вывода.

Свойства:

  • компактная модульная конструкция, до 16 переключающих функций;
  • небольшой объём проводки благодаря многожильному кабелю, многополюсному ште-керному разъёму или подключению через PROFIBUS-DP (Ex ia);
  • коррозионно-стойкий корпус;
  • ручное управление;
  • электрическая индикация состояния;
  • /2-, 3/2- или 5/2-ходовая функция;
  • значение KVS 0,13;
  • резьбовые соединения G (NPT) 1/8 и ¼.

Подробная документация аксессуаров


Samson valves

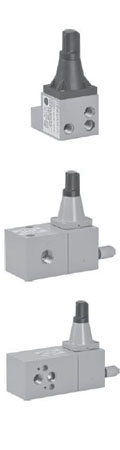

Пневматическое блокировочное реле Тип 3709

    Блокирующее реле предназначено для перекрытия линии регулирующего давления клапа-нов, если давление воздуха питания падает ниже заданного значения или отсутствует. Привод при этом фиксируется в последнем положении.

Варианты исполнения:

  • Тип 3709-1: блокирующее реле для непосредственного монтажа на позиционере;
  • Тип 3709-2: блокирующее реле для установки в трубке регулирующего давления;
  • Тип 3709-4: блокировочное реле с усилителем для произвольной установки в трубке регулирующего давления с соединительной резьбой;
  • Тип 3709-5 и Тип 3709-6: блокировочное реле с усилителем для установки в поворотные приводы простого действия согласно VDI/VDE 3848, прокладка трубок к входам произвольная;
  • Тип 3709-7 и Тип 3709-8: блокировочное реле с усилителем для монтажа на поворотные приводы простого действия согласно VDI/VDE 3848, конструкция "сэндвич".

Подробная документация аксессуаров


Samson valves

Реверсивный усилитель Тип 3710

    Реверсивный усилитель для работы с пневматическими приводами двойного действия с использованием пневматических или электропневматических позиционеров односторонне-го действия, например позиционеров серий 3730 и 3731. Монтаж на позиционер выполня-ется по выбору с манометром или без него.


Пневматический бустерный усилитель Тип 3755

    Пневматический бустерный усилитель устанавливают между позиционером и пневматиче-ским приводом. Он подаёт в привод воздух под давлением, величина которого точно соот-ветствует величине регулирующего давления, но с существенно большим объёмным пото-ком.


Быстросбрасывающий клапан Тип 3711

    Быстросбрасывающий клапан Тип 3711 устанавливают между позиционером или солено-идным клапаном и приводом, он предназначен для уменьшения времени сброса воздуха с пневматических приводов.


Подробная документация аксессуаров
