Позиционеры Samson

    Устройство позиционер предназначено для привязки положения клапана к величине регулирующего сигнала привода. Позиционеры сравнивают регули-рующий пневматический или электрический сигнал (контрол-лера, станции управления, автоматической системы управле-ния процессом) с рабочим ходом или углом открытия клапана. В качестве выходной величины они вырабатывают регулирующее давление

    С всеми производимыми позиционерами компании Samson вы можете ознакомиться ниже.


Samson valves

Пневматические и электропневматические позиционеры тип 4765 / 4763 и тип 3766 / 3767

Применение:

    Позиционеры для монтажа на пневматические клапаны, краны, затворы и т. п.

Варианты исполнения:

  • Тип 4765/4763: позиционер для монтажа согласно DIN EN 60534;
  • Тип 3766/3767: позиционер для непосредственного монтажа на приводы Тип 3277, а также для монтажа согласно DIN EN 60534 или на поворотные приводы согласно VDI/VDE 3845.

Подробная документация пневматических и электропневматических позиционеров


Samson valves

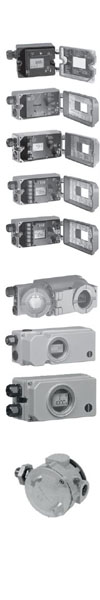

Электронные и цифровые позиционеры

Применение:

    Позиционеры простого или двойного действия для установки на пневматические прямо-ходные или поворотные приводы. Самобалансирующиеся, автоматическая адаптация к клапану (кроме Тип 3730-0), для прямого монтажа на оборудование SAMSON, для крепле-ния на ребро NAMUR установки на шток согласно DIN EN 60534, а также для монтажа на поворотные приводы согласно VDI/VDE.

Варианты исполнения:

  • Тип 3725: позиционер для монтажа на пневматические прямоходные или поворотные клапаны;
  • Тип 3730-0: недорогой позиционер для всех моделей прямоходных приводов. Настройка параметров с помощью DIP-переключателя;
  • Тип 3730-1: универсальный позиционер с ЖК-дисплеем и возможностью обслуживания на месте установки посредством одной поворотно-нажимной кнопки. Предназначен для прямоходных и поворотных клапанов, и задвижек. Ввод в эксплуатацию посредством автоматической инициализации;
  • Тип 3730-2: универсальный позиционер, аналогичный модели Тип 3730-1, но дополнительно со встроенной диагностикой клапанов EXPERTplus, с возможностью конфигури-рования через серийный интерфейс и ПО TROVIS-VIEW;
  • Тип 3730-3: универсальный i/p-позиционер с дисплеем и возможностью обслуживания по месту при помощи поворотно-нажимной кнопки. Предназначен для прямоходных и поворотных клапанов с дроссельным элементом. Ввод в эксплуатацию посредством автоматической инициализации, дополнительно со встроенной диагностикой кла-панов EXPERTplus, с возможностью конфигурирования через серийный интер-фейс и ПО TROVIS-VIEW;
  • Тип 3731-3: взрывобезопасный i/p-позиционер, локальные соединения через SSP-интерфейс, обслуживание по месту, с дисплеем, встроенная диагностика клапанов EXPERTplus;
  • Тип 3730-6: i/p-позиционер, аналогичный модели Тип 3730-2, дополнительно с датчиками давления;
  • TROVIS 3793: i/p-позиционер модульной конструкции с высокой производительностью по воздуху, обслуживание по месту при помощи поворотно-/нажимной кнопки и тексто-вого дисплея с возможностью выбора языка. Ввод в эксплуатацию посредством автома-тической инициализации, дополнительно со встроенной диагностикой клапанов EXPERTplus, с возможностью конфигурирования через серийный интерфейс и ПО TROVIS-VIEW, с такими дополнительными функциями (опция) как конечные выключате-ли, датчики положения или дискретные входы и выходы (дооснащение в виде дополни-тельных модулей), датчики давления;
  • Тип 3730-4: универсальный i/p-позиционер с дисплеем и возможностью обслуживания по месту при помощи поворотно-нажимной кнопки. Предназначен для прямоходных и поворотных клапанов с дроссельным элементом. Ввод в эксплуатацию посредством автоматической инициализации, дополнительно со встроенной диагностикой клапанов EXPERTplus, с возможностью конфигурирования через серийный интерфейс и ПО TROVIS-VIEW, техника передачи согласно IEC 61158-2, профиль класса B версии 3.0;
  • Тип 3731-5: позиционер, аналогичный модели Тип 3730-4, техника передачи согласно IEC 61158-2;
  • Тип 3731-5: взрывобезопасный, питаемый от шины позиционер, связь согласно спецификации FOUNDATIONTM-fieldbus, встроенная диагностика клапанов EXPERTplus.

Подробная документация электронных и цифровых позиционеров


Samson valves

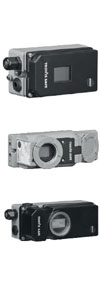

Пневматические и электропневматические позиционеры тип

Применение:

    Позиционеры простого или двойного действия для установки на пневматические прямо-ходные или поворотные приводы. Автоматически адаптируются к регулирующему клапану. Дискретный анализ заданного значения с автоматизированным тестом частичного хода. Применение в установках с системами безопасности согласно IEC 61511/SIL 2 (отдельное устройство/HFT = 0) и SIL 3 (схема с резервированием/HFT = 1).

Варианты исполнения:

  • TROVIS SAFE 3730-6: позиционеры, аналогичные Тип 3730-6, специально предназначенные для управления клапанами ОТКР/ЗАКР во взрывоопасных системах;
  • TROVIS SAFE 3731-3: взрывозащищённые позиционеры, аналогичные Тип 3731-3, специально предназначенные для управления клапанами ОТКР/ЗАКР во взрывоопас-ных системах.

Подробная документация TROVIS


Samson valves

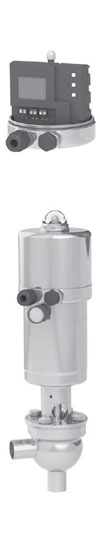

Электронные позиционеры для пищевой и фармацевтической промышленности

Применение:

    Позиционеры простого действия с пневматическим приводом тип 3379. Самоадаптация, ав-томатическая настройка под конкретный клапан и привод.

Свойства:

  • компактное комплексное решение благодаря комбинации с пневматическим приводом Тип 3379;
  • возможна комбинация с гигиеническим клапаном Тип 3347, а также асептическим кла-паном Тип 3349;
  • гладкая и прочная поверхность из нержавеющей стали;
  • легко читаемая индикация положения клапана;
  • внутренний воздуховод с автоматической вентиляцией полости установки пружины;
  • высокая точность регулирования благодаря усовершенствованному ПИД-регулятору;
  • простое и интуитивно понятное управление при помощи кнопок и дисплея;
  • два конечных выключателя, реализуемых программными средствами;

    Варианты исполнения:

  • Тип 3724: i/p-позиционер с дисплеем, управляемый по месту.

Подробная документация тип 3724
