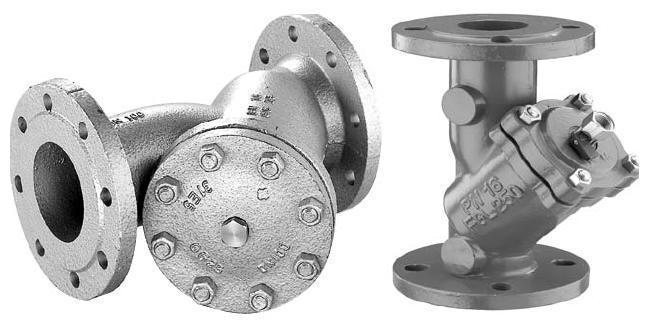

Сетчатые фильтры Danfoss Y333, Y333P

Фильтры сетчатые Danfoss Y333/Y333P представляют собой специальные элементы, которые используются для «грубой» очистки водяного потока от различных механических примесей (грязи, металлическая стружка, ржавчина). Применяются подобного рода фильтрующие элементы в системах холодного/горячего водоснабжения, а также отопительных системах и напорных трубопроводах, наполняемых неагрессивной жидкостью. Установку сетчатого фильтра выполняют непосредственно перед регулирующей аппаратурой системы, насосами, счетчиками, регуляторами давления и др.
Конструкционные особенности
Конструкция сетчатого фильтра Y333/Y333P состоит из нескольких элементов, среди которых:
- цельный чугунный корпус;
- фильтрующая сетка из нержавеющей стали;
- чугунная крышка;
- сливная пробка или кран из латуни;
- болт с гайкой из стали;
- волоконное уплотнение.
Фильтры Danfoss Y333/Y333P выпускаются с фланцевым типом соединения в двух вариантах PN10/16 (максимальное рабочее давление 16 бар, DN от 40 до 150мм) и PN10 (давление 10 бар, DN от 200 до 300 мм). Размер ячейки фильтрующей сетки в зависимости от модификации устройства может варьироваться от 500 до 1600 мкм. Отличительной чертой двух вариантов фильтров Y333 и Y333P является то, что в первом из них для его прочистки конструкцией предусмотрена сливная пробка, а во втором варианте для этой цели применяется дренажный кран. Использование сливного крана упрощает прочистку сетчатого элемента без остановки функционирования стояка всей системы.
Эксплуатация и монтаж фильтра
Устанавливая фильтр на трубопровод, следует следить за тем, чтобы стрелка на корпусе совпадала с направлением движения потока жидкости. Дренажная пробка или кран должны направляться вниз. Очистка жидкости от примесей происходит посредством оседания механических примесей в отстойнике. Для очистки фильтрующего элемента-сетки, следует открыть дренажный кран или открутить пробку. Следует помнить, что откручивать дренажную пробку или выполнять демонтаж Y333/Y333P следует только при отсутствии давления в системе. Максимальная температура жидкости, при которой допускается эксплуатация этого типа фильтров, составляет не более 1500С. Эксплуатация при больших температурах или значениях давления превышающего граничные нормы строго запрещена во избежание возможных аварийных ситуаций, которые могут повлечь прорыв и затопление помещений.
Код | DN, мм | PN, бар | T макс,°С | Вес брутто, кг | Класс продукции А, В, С |
---|---|---|---|---|---|
149B3260 | 40 | 16 | 110 | 6,5 | A |
149B3261 | 50 | 8,5 | A | ||
149B3262 | 65 | 11,0 | A | ||
149B3263 | 80 | 17,0 | A | ||
149B3264 | 100 | 24,0 | A | ||
149B3265 | 125 | 41,0 | B | ||
149B3266 | 150 | 67,0 | A | ||
149B3267 | 200 | 10 | 110,0 | B | |
149B3268 | 250 | 160,0 | C | ||
149B3269 | 300 | 228,0 | C | ||
149B3794 | 350 | 297,0 | C | ||
149B3797 | 400 | 406,0 | C |

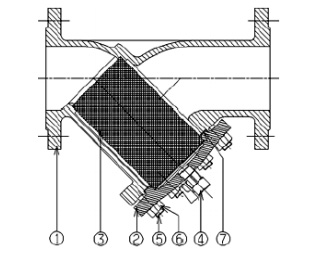

№ | Деталь | Количество | Материалы |
---|---|---|---|
1 | Корпус | 1 | Чугун |
2 | Крышка | 1 | Чугун |
3 | Сетка | 1 | Нержавеющая сталь |
4 | Пробка/кран* | 1 | Латунь |
5 | Болт | 4/6/8/12 | Нержавеющая сталь |
6 | Гайка | 4/6/8/12 | Нержавеющая сталь |
7 | Уплотнение | 1 | Волокно |

DN | B, мм | C, мм | Масса, кг | Kv, м3/ч | ζ | |
---|---|---|---|---|---|---|
мм | дюймы | |||||
40 | 1½ | 200 | 110 | 7,65 | 64,10 | 2,43 |
50 | 2 | 230 | 121 | 10,05 | 60,56 | 2,72 |
65 | 2½ | 290 | 134 | 11,00 | 98,00 | 2,96 |
80 | 3 | 310 | 165 | 17,90 | 188,96 | 1,83 |
100 | 4 | 350 | 215 | 26,80 | 233,36 | 2,93 |
125 | 5 | 400 | 265 | 43,80 | 389,66 | 2,57 |
150 | 6 | 480 | 295 | 62,60 | 490,25 | 3,36 |
200 | 8 | 600 | 360 | 106,00 | 861,92 | 3,10 |
250 | 10 | 730 | 465 | 180,00 | 1222,40 | 4,18 |
300 | 12 | 850 | 560 | 192,40 | 1735,00 | 3,70 |
