Латунные Y-образные фильтры Danfoss FVR, FVR-D

Danfoss FVR/FVR-D

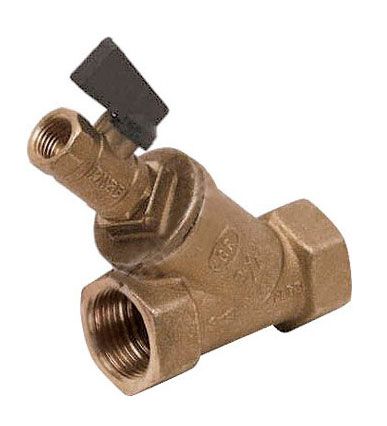

    Danfoss FVR/FVR-D - это Y-образные фильтры, корпус которых выполнен из латуни. Фильтрующим элементом является сеточка. Danfoss FVR / FVR-D устанавливаются на холодном или горячем водоснабжении. Предназначены для грубой очистки воды от ржавчины, обломков шлака, песка, металлической стружки и иных механических частиц. В основном фильтры устанавливают перед устройствами с определенными требованиями к пропускаемой воде - расходомерами, регулирующей арматурой, насосами, системами отопления или теплоснабжения. Используются как для технических, так и для хозяйственно-питьевых целей. Сетка внутри фильтра заменяема, а в модели FVR-D предусмотрен специальный шаровой кран для спуска воды и очистки грязевика.

    Основные технические характеристики фильтров Danfoss FVR/FVR-D:

  • Условный проход: Ду = 15, 20, 25, 32, 40, 50 мм для модели FVR-D, 10, 15, 20, 25, 32, 40, 50 мм для модели FVR.
  • Теплоноситель: вода или водогликолевые смеси (в которых концентрация гликоля не более 50%).
  • Условное давление: Ру = 25 бар.
  • Температура хранения и транспортировки ниже -40°С не допускается.
  • Температура среды в пределах от -30С до +180С.
  • Температура окружающей среды не ниже -30С.
  • Размер ячеек фильтрующего элемента - 500 мкм.



    В комплекте предусмотрены:

  • Инструкция по эксплуатации.
  • Сетчатый фильтр. Модель FVR с пробкой или FVR-D со спускным краном.
  • Коробка.



    Меры предосторожности при установке и эксплуатации фильтров Danfoss FVR/FVR-D

  • Использование фильтров возможно только по назначению, указанному в руководстве по эксплуатации.
  • Запрещается использовать фильтры в рамках температурной среды или давления не указанных в техническом описании модели.
  • Производство работ возможно лишь при отсутствии давления рабочей среды в трубопроводе.
  • Во время эксплуатации необходимо проводить регулярные осмотры оборудования для предупреждения возможных неисправностей.



    Установка, наладка и эксплуатация оборудования

  • При монтаже сетчатого фильтра Danfoss FVR / FVR-D необходимо организовать правильное направление воды оборудования: направление стрелки на корпусе должно совпадать с направлением воды в трубопроводе.
  • При установке фильтра сливное отверстие (грязевик) должно быть направлено вниз.
  • Замена или чистка фильтрующего элемента (сетки) проводится исходя из условий эксплуатации. Периодичность зависит от уровня загрязнения воды (количества механических примесей).
  • Для очистки сливного отверстия необходимо перекрыть воду в трубе, прежде чем приступать к работам.



Технические характеристики Danfoss FVR
Код DN, мм PN, бар T макс,°С Вес
брутто, кг
Класс
продукции
А, В, С
065B8235 15 25 130 0,2 C
065B8236 20 0,4 C
065B8237 25 0,5 B
065B8238 32 0,9 B
065B8239 40 1,0 B
065B8240 50 1,3 B




Технические характеристики Danfoss FVR-D
Код DN, мм PN, бар T макс,°С Вес
брутто, кг
Класс
продукции
А, В, С
065B8241 15 25 130 0,2 C
065B8242 20 0,4 C
065B8243 25 0,5 C
065B8244 32 0,9 C
065B8245 40 1,0 C
065B8246 50 1,3 C
