Cordivari BOLLY2 XSB/XSC VT и BOLLY2 WSB/WSC VT - бойлеры косвенного нагрева

BOLLY2 WSB/WSC VT (Polywarm ) - бойлер косвенного нагрева со змеевиком, в теплоизоляции с возможностью установки дополнительного теплообменника (змеевика).

BOLLY2 XSB/XSC VT (Stainless steel 316 L) - бойлер косвенного нагрева со змеевиком из нержавеющей стали 316 L, в теплоизоляции с возможностью установки дополнительного теплообменника (змеевика).



Технические данные:
Специальная форма теплообменников обеспечивает полный нагрев емкости для использования воды.



Емкость Теплообенник
P max T max P max T max
10 bar 95 C 12 bar 99 C
8 bar-1000 lt



Использование:
Подготовка и хранение горячей воды как для дома так и для промышленных потребностей от двух греющих контуров. Температура подачи в змеевик 80  ?С, нагрев воды в емкости от 10 до 45  ?С, хранение при 60  ?С.



Теплоизоляция:

  • Жесткая изоляция для баков до 500 литров и мягкий пенополиуритан для 800-1000 л.
  • Толщина изоляции от 55 до 100 мм ( в зависимости от объема емкости).



Слив:
Внешний, через подключаемые трубы.



Теплообменник:

Теплообменник

Два фиксированный теплообменника в баках из нержавеющей стали 316 L (XSB vesion) или из углеродистой стали (WSB).

Катодная защита:
Магниевый анод (Anodentester), который позволяет легко проверить реальное состояние. Электронный анод по запросу только для (Polywarm).


Гарантия: 5 лет

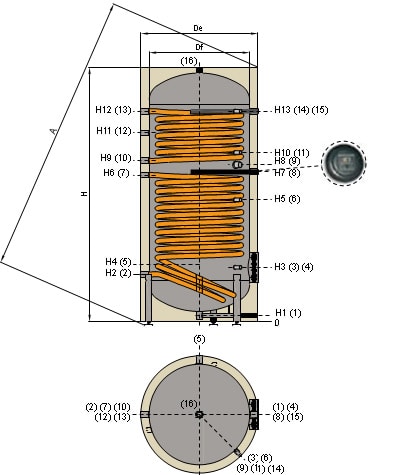

Устройство бойлера BOLLY2 XSB/XSC VT, WSB/WSC VT

Устройство бойлера косвенного нагрева с двумя змеевиками Модель BOLLY2 XSB/XSC VT, WSB/WSC VT

  1.  Слив 3/4"
  2.  Выход из змеевика
  3.  Под контрольно-измерительную аппаратуру 1/2"
  4.  Смотровой фланец для инспекции
  5.  Вход холодной воды
  6.  Под контрольно-измерительную аппаратуру 1/2"
  7.  Вход в змеевик
  8.  Анод 1"1/4
  9.  Отверстие под электротэн 1"1/2
  10.  Выход верхнего теплообменника
  11.  Отверстие под контрольно-измерительную аппаратуру 1/2"
  12.  Рециркуляция
  13.  Вход верхнего теплообменника
  14.  Отверстие под контрольно-измерительную аппаратуру 1/2"
  15.  Второе соединение под анод (в емкостях 800 и 1000 литров).
  16.  Выход горячей воды.





Объем Df De H A H1 H2 H3  2 - 7 10-13 5 12 16
(литры) (mm) Подключения
150 400 510 1415 1505 53 290 310 1" 3/4" 3/4" 11/4"
200 450 560 1435 1545 53 300 320 1" 1" 3/4" 11/4"
300 550 670 1490 1635 53 325 375 1" 1" 1" 11/4"
400 600 720 1770 1915 53 340 390 1" 1" 1" 11/4"
500 650 790 1800 1970 53 355 405 1" 1" 1" 11/4"
800 750 950 2110 2315 53 380 435 1" 1" 1" 11/4"
1000 850 1050 2153 2400 50 400 460 11/4" 11/4" 1" 11/2"
