BOLLY1 XSB/XSC VT и BOLLY1 WSB/WSC VT - бойлеры косвенного нагрева со змеевиком
Модель BOLLY1 WSB/WSC VT (Polywarm ) - бойлер косвенного нагрева со змеевиком, в теплоизоляции с возможностью установки дополнительного теплообменника (змеевика).
Модель BOLLY1 XSB/XSC VT (Stainless steel 316 L) - бойлер косвенного нагрева со змеевиком из нержавеющей стали 316 L, в теплоизоляции с возможностью установки дополнительного теплообменника (змеевика).
Использование:
- Подготовка и хранение горячей воды.
- Температура подачи в змеевик 80 ?С, нагрев воды в емкости от 10 до 45 ?С.
Емкость | Теплообенник | ||
---|---|---|---|
P max | T max | P max | T max |
10 bar | 95 C | 12 bar | 99 C |
8 bar-1000 lt |
Теплоизоляция:
- Жесткая изоляция для баков до 500 литров и мягкий пенополиуритан для 800-1000 л.
- Толщина изоляции от 55 до 100 мм ( в зависимости от объема емкости).
Слив:
Внешний, через подключаемые трубы.
Теплообменник:
1-н фиксированный теплообменник в баках из нержавеющей стали 316 L (XSB vesion) или из углеродистой стали (WSB). Дополнительный теплообменник (S=0.94 м2, D=145 мм, L=370 мм) доступен для баков объемом более 300 л.
Катодная защита:
Магниевый анод (Anodentester), который позволяет легко проверить реальное состояние. Электронный анод по запросу только для (Polywarm).
Гарантия: 5 лет

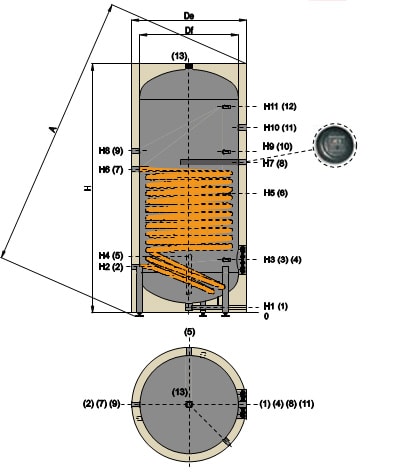

Устройство бойлера косвенного нагрева Модель BOLLY1 XSB/XSC VT и Bolly1 WSB/WSC VT
- Слив 3/4";
- Выход из змеевика;
- Под контрольно-измерительную аппаратуру 1/2";
- Смотровой фланец для инспекции;
- Вход холодной воды;
- Под контрольно-измерительную аппаратуру 1/2";
- Вход в змеевик;
- Анод 1"1/4;
- Рециркуляционное отверстие;
- Под кфнтрольно-измерительную аппаратуру 1/2";
- Соединение под тэн 1"1/2;
- Под контрольно-измерительную аппаратуру 1/2";
- Выход горячей воды.
Объем | Df | De | H | A | H1 | H2 | H3 | 2-7 | 5 | 9 | 13 |
---|---|---|---|---|---|---|---|---|---|---|---|
(литры) | (mm) | ||||||||||
150 | 400 | 510 | 1415 | 1505 | 53 | 290 | 310 | 1" | 3/4" | 3/4" | 11/4" |
200 | 450 | 560 | 1435 | 1545 | 53 | 300 | 320 | 1" | 1" | 3/4" | 11/4" |
300 | 550 | 670 | 1490 | 1635 | 53 | 325 | 375 | 1" | 1" | 1" | 11/4" |
400 | 600 | 720 | 1770 | 1915 | 53 | 340 | 390 | 1" | 1" | 1" | 11/4" |
500 | 650 | 790 | 1800 | 1970 | 53 | 355 | 405 | 1" | 1" | 1" | 11/4" |
800 | 750 | 950 | 2110 | 2315 | 53 | 380 | 435 | 1" | 1" | 1" | 11/4" |
1000 | 850 | 1050 | 2153 | 2400 | 50 | 400 | 460 | 11/4" | 11/4" | 1" | 11/2" |
