Насосы с мокрым ротором Wilo-TOP-Z
Насосы Wilo серии TOP Z применяются для перекачивания воды в циркуляционных системах питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Конструкция и особенности
TOP Z это насосы с мокрым ротором и с резьбовым или фланцевым соединением в которых возможен выбор ступеней частоты вращения. Данная серия поставляется с теплоизоляцией и внутренней защитой от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).
Предусмотрены такие материалы:
- Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа).
- Рабочее колесо: Синтетический материал.
- Вал: нержавеющая сталь/керамика (в зависимости от типа).
- Подшипники: Графит, пропитанный синтетической смолой.
Пример расшифровки серии TOP-Z 40/7:
- TOP - Стандартный насос (с резьбовым или с фланцевым подсоединением).
- Z - Одинарный насос для системы циркуляции питьевой воды.
- 40 - Номинальный диаметр для подсоединения.
- 7 - Номинальный диапазон напора насоса [м] при Q = 0 м3/ч.

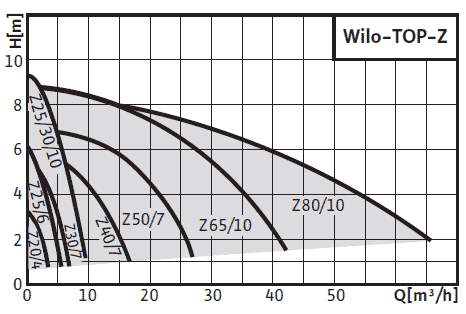

Технические характеристики
Параметры согласно максимальной конфигурации для серии TOP Z:
- расход - до 60 м3/час;
- напор - до 9 м;
- максимально вход. давление - 6 бар (10/16 бар);
- температура жидкости до +65 °С (кратковременно до +80 °С).
Модельный ряд насосов Wilo-TOP-Z
| Тип | Материал корпуса | Подсоединение RP | Ном. внутренний диаметр фланца DN | Раз. Io, мм | Ном. давление PN, бар | Подключение к сети | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|---|---|
| TOP-Z 20/4 | Inox | 3/4 | - | 150 | 10 | 1~230 В, 50 Гц | 3,7 | 2045519 |
| TOP-Z 20/4 | Inox | 3/4 | - | 150 | 10 | 3~400 В, 50 Гц | 3,8 | 2045520 |
| TOP-Z 25/6 | Inox | 1 | - | 180 | 10 | 1~230 В, 50 Гц | 4,1 | 2045521 |
| TOP-Z 25/6 | Inox | 1 | - | 180 | 10 | 3~400 В, 50 Гц | 4,1 | 2045522 |
| TOP-Z 25/10 | Rg | 1 | - | 180 | 10 | 1~230 В, 50 Гц | 7,8 | 2061964 |
| TOP-Z 25/10 | Rg | 1 | - | 180 | 10 | 3~400 В, 50 Гц | 7,8 | 2061965 |
| TOP-Z 30/7 | Rg | 1¼ | - | 180 | 10 | 1~230 В, 50 Гц | 6,0 | 2048340 |
| TOP-Z 30/7 | Rg | 1¼ | - | 180 | 10 | 3~400 В, 50 Гц | 5,9 | 2048341 |
| TOP-Z 30/10 | Rg | 1¼ | - | 180 | 10 | 1~230 В, 50 Гц | 7,6 | 2059857 |
| TOP-Z 30/10 | Rg | 1¼ | - | 180 | 10 | 3~400 В, 50 Гц | 7,7 | 2059858 |
| TOP-Z 40/7 | Rg | - | 40 | 250 | 6/10 | 1~230 В, 50 Гц | 14,2 | 2046637 |
| TOP-Z 40/7 | Rg | - | 40 | 250 | 6/10 | 3~400 В, 50 Гц | 14,2 | 2046638 |
| TOP-Z 40/7 | GG | - | 40 | 250 | 6/10 | 1~230 В, 50 Гц | 12,4 | 2046631 |
| TOP-Z 40/7 | GG | - | 40 | 250 | 6/10 | 3~400 В, 50 Гц | 12,0 | 2046632 |
| TOP-Z 50/7 | Rg | - | 50 | 280 | 6/10 | 3~400 В, 50 Гц | 20,7 | 2046639 |
| TOP-Z 50/7 | GG | - | 50 | 280 | 6/10 | 3~400 В, 50 Гц | 17,9 | 2046633 |
| TOP-Z 65/10 | Rg | - | 65 | 340 | 6/10 | 3~400 В, 50 Гц | 32,5 | 2046640 |
| TOP-Z 65/10 | GG | - | 65 | 340 | 6/10 | 3~400 В, 50 Гц | 29,7 | 2046634 |
| TOP-Z 80/10 | Rg | - | 80 | 360 | 6 | 3~400 В, 50 Гц | 34,5 | 2046641 |
| TOP-Z 80/10 | Rg | - | 80 | 360 | 10 | 3~400 В, 50 Гц | 37,0 | 2046642 |
| TOP-Z 80/10 | GG | - | 80 | 360 | 6 | 3~400 В, 50 Гц | 30,0 | 2046635 |
| TOP-Z 80/10 | GG | - | 80 | 360 | 10 | 3~400 В, 50 Гц | 34,0 | 2046636 |
