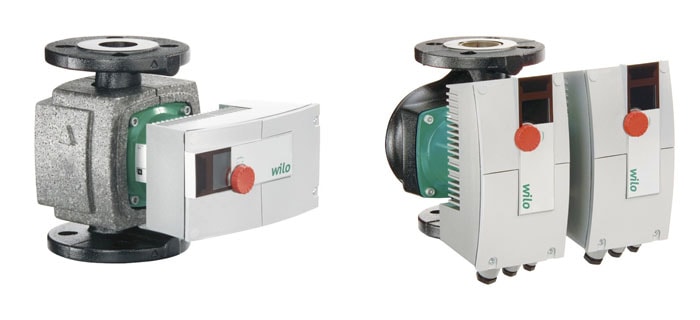

Циркуляционные насосы с мокрым ротором Wilo Stratos, Stratos-D
Насосы Wilo серии Stratos и Stratos-D применяются в системах отопления, системах кондиционирования, закрытых контурах охлаждения, промышленных циркуляционных системах.
Конструкция и особенности
Wilo Stratos и Stratos-D (сдвоенные насосы) это циркуляционные насосы с мокрым ротором с резьбовым или фланцевым подсоединением к трубопроводу и электронно-коммутируемым электродвигателем с автоматической регулировкой мощности. Материал корпуса из серого чугуна, рабочего колеса - синтетический материал, вал - нержавеющая сталь. Серия Stratos поставляется с теплоизоляцией и с катафорезным покрытием корпуса.
К особенностям также можно отнести:
- Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
- Улучшенный индекс энергоэффективности EEI ≤0,20 у всех одинарных насосов
- Оптимизированный дисплей для лучшей считываемости и управления
- Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
- Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
- Система управления сдвоенными насосами посредством дополнительных IF-модулей
- Проверенное качество и надежность
Пример расшифровки Stratos 30/1-12:
- Stratos - стандартный насос;
- 30/ - номинальный внутренний диаметр для подсоединения;
- 1-12 - номинальный напор [м].
Технические характеристики
Параметры согласно максимальной конфигурации для серий Stratos / Stratos-D:
- расход - до 60 / 105 м3/час;
- напор - до 12 м;
- максимально раб. давление 6 или 10 бар (16 бар);
- температура жидкости от -10 до +110 °С.

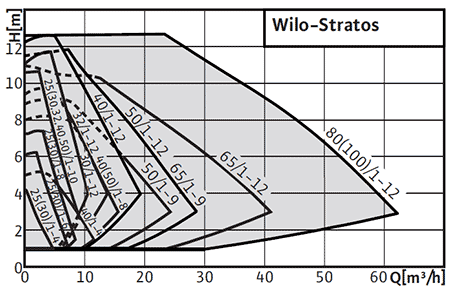

Модельный ряд насосов Wilo Stratos
| Тип | Подсоединение, RP | Номинальный внутренний диаметр фланца DN | Раз. Io, мм | Номинальное давление PN, бар | Класс EEI | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|---|
| Stratos 25/1-4 | 1 | - | 180 | 10 | A | 5,5 | 2104225 |
| Stratos 25/1-6 | 1 | - | 180 | 10 | 5,5 | 2090447 | |
| Stratos 25/1-8 | 1 | - | 180 | 10 | 5,5 | 2090448 | |
| Stratos 25/1-10 | 1 | - | 180 | 10 | 5,5 | 2103615 | |
| Stratos 30/1-4 | 1¼ | - | 180 | 10 | 6,0 | 2104226 | |
| Stratos 30/1-6 | 1¼ | - | 180 | 10 | 5,7 | 2090449 | |
| Stratos 30/1-8 | 1¼ | - | 180 | 10 | 6,0 | 2090450 | |
| Stratos 30/1-10 | 1¼ | - | 180 | 10 | 5,6 | 2103616 | |
| Stratos 30/1-12 | 1¼ | - | 180 | 10 | 7,0 | 2090451 | |
| Stratos 32/1-10 | - | 32 | 220 | 6/10 | 10,0 | 2103617 | |
| Stratos 32/1-12 | - | 32 | 220 | 6/10 | 11,0 | 2090452 | |
| Stratos 40/1-4 | - | 40 | 220 | 6/10 | 10,0 | 2090453 | |
| Stratos 40/1-8 | - | 40 | 220 | 6/10 | 10,5 | 2090454 | |
| Stratos 40/1-10 | - | 40 | 220 | 6/10 | 9,3 | 2103618 | |
| Stratos 40/1-12 | - | 40 | 250 | 6/10 | 16,1 | 2090455 | |
| Stratos 50/1-8 | - | 50 | 240 | 6/10 | 12,6 | 2090456 | |
| Stratos 50/1-9 | - | 50 | 280 | 6/10 | 17,6 | 2090457 | |
| Stratos 50/1-10 | - | 50 | 240 | 6/10 | 10,8 | 2103619 | |
| Stratos 50/1-12 | - | 50 | 280 | 6/10 | 18,6 | 2090458 | |
| Stratos 65/1-9 | - | 65 | 280 | 6/10 | 19,5 | 2090459 | |
| Stratos 65/1-12 | - | 65 | 340 | 6/10 | 31,0 | 2090460 | |
| Stratos 80/1-12 | - | 80 | 360 | 6 | 35,0 | 2087523 | |
| Stratos 80/1-12 | - | 80 | 360 | 10 | 35,0 | 2087524 | |
| Stratos 100/1-12 | - | 100 | 360 | 6 | 38,0 | 2087525 | |
| Stratos 100/1-12 | - | 100 | 360 | 10 | 38,0 | 2087526 |

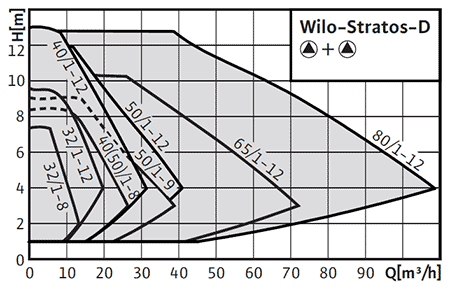

Модельный ряд насосов Wilo Stratos-D
| Тип | Номинальный внутренний диаметр фланца DN | Раз. Io, мм | Номинальное давление PN, бар | Класс EEI | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|
| Stratos-D 32/1-8 | 32 | 220 | 6/10 | A | 14,5 | 2090461 |
| Stratos-D 32/1-12 | 32 | 220 | 6/10 | 19,0 | 2090462 | |
| Stratos-D 40/1-8 | 40 | 220 | 6/10 | 19,0 | 2090463 | |
| Stratos-D 40/1-12 | 40 | 250 | 6/10 | 28,0 | 2090464 | |
| Stratos-D 50/1-8 | 50 | 240 | 6/10 | 21,0 | 2090465 | |
| Stratos-D 50/1-9 | 50 | 280 | 6/10 | 30,0 | 2090466 | |
| Stratos-D 50/1-12 | 50 | 280 | 6/10 | 30,0 | 2090467 | |
| Stratos-D 65/1-12 | 65 | 340 | 6/10 | 53,5 | 2090468 | |
| Stratos-D 80/1-12 | 80 | 360 | 6 | 64,0 | 2087527 | |
| Stratos-D 80/1-12 | 80 | 360 | 10 | 63,0 | 2087528 |
