Многоступенчатые Inline насосы Wilo-Multivert MVI, MVIE
Насосы Wilo Multivert MVI и MVIE применяются для водоснабжения и повышения давления, в системах пожаротушения, промышленных циркуляционных системах, моечных и дождевальных установках, контурах циркуляции охлаждающей воды, для подачи воды в котлы, ирригации и др. Предназначены для перекачивания как чистой так и технологической воды.
Конструкция и особенности

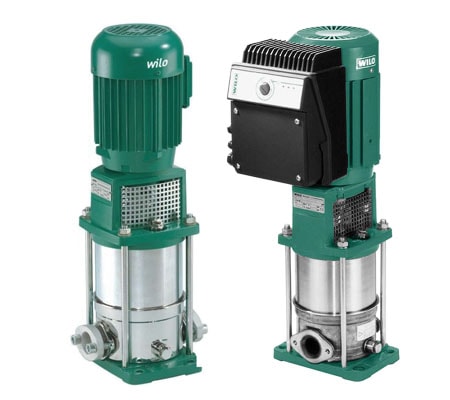

Wilo-Multivert MVI, MVIE представляют собой нормальновсасывающие многоступенчатые центробежные насосы с вертикальным подключением Inline. Все части насосов, контактирующие с перекачиваемой жидкостью, устойчивы к воздействию коррозии. Контактирующие детали с перекачиваемой средой разрешены к применению в питьевом водоснабжении. Вся серия Multivert поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа, обеспечивающими быстрое и удобное техническое обслуживание. Насосы поставляются с уплотнениями типа EPDM или Viton. Напряжение моторов трехфазное с частотой 50 Гц (возможно 60 Гц).
Серия Multivert MVIE представляет собой аналогичность серии Multivert MVI но уже с электронным управлением. В конструкции моторов этих насосов предусмотрены частотные преобразователи. Задача которых заключается в плавном регулировании рабочих характеристик насосов и снижении электропотребления.
К особенностям стоит также отнести:
- Жидкокристаллический дисплей в сериях с частотным преобразователем.
- Встроенная термическая защита в сериях с частотным преобразователем.
- Поддержание постоянного давления, расхода или уровня в емкости.
Технические характеристики
Параметры согласно максимальной конфигурации для серий Multivert MVI/MVIE:
- расход - до 140/160 м3/час;
- напор - до 220/110 м;
- максимально раб. давление - 16, 25 бар;
- температура жидкости от -15 до 120 °С (в зависимости от уплотнения).
Модельный ряд насосов Wilo Multivert MVI, MVIE
Wilo-Multivert MVI 1
Тип | Номинальная мощность мотора P2 кВт | PN | Артикул 1~230 В 50 Гц | Артикул 3~400 В 50 Гц |
---|---|---|---|---|
Wilo-Multivert MVI 102 | 0,37 | 16 | 4070509 | 4070468 |
Wilo-Multivert MVI 103 | 0,37 | 16 | 4070510 | 4070469 |
Wilo-Multivert MVI 104 | 0,55 | 16 | 4070511 | 4070470 |
Wilo-Multivert MVI 105 | 0,55 | 16 | 4070512 | 4070471 |
Wilo-Multivert MVI 106 | 0,75 | 16 | 4070513 | 4070472 |
Wilo-Multivert MVI 107 | 0,75 | 16 | 4070514 | 4070473 |
Wilo-Multivert MVI 108 | 0,75 | 16 | 4070515 | 4070474 |
Wilo-Multivert MVI 109 | 1,1 | 16 | 4070516 | 4070475 |
Wilo-Multivert MVI 110 | 1,1 | 16 | 4070517 | 4070476 |
Wilo-Multivert MVI 112 | 1,1 | 16 | 4070518 | 4070477 |
Wilo-Multivert MVI 114 | 1,5 | 16 | 4070519 | 4070478 |
Wilo-Multivert MVI 116 | 1,85 | 25 | - | 4070490 |
Wilo-Multivert MVI 118 | 1,85 | 25 | - | 4070491 |
Wilo-Multivert MVI 121 | 2,2 | 25 | - | 4070492 |
Wilo-Multivert MVI 123 | 2,2 | 25 | - | 4070493 |
Wilo-Multivert MVI 124 | 3 | 25 | - | 4084437 |
Wilo-Multivert MVI 2
Тип | Номинальная мощность мотора P2 кВт | PN | Артикул 1~230 В 50 Гц | Артикул 3~400 В 50 Гц |
---|---|---|---|---|
Wilo-Multivert MVI 202 | 0,37 | 16 | 4018746 | 4024659 |
Wilo-Multivert MVI 203 | 0,55 | 16 | 4018760 | 4024661 |
Wilo-Multivert MVI 204 | 0,75 | 16 | 4018761 | 4024663 |
Wilo-Multivert MVI 205 | 0,75 | 16 | 4018763 | 4024665 |
Wilo-Multivert MVI 206 | 1,1 | 16 | 4018765 | 4024667 |
Wilo-Multivert MVI 207 | 1,1 | 16 | 4018766 | 4024669 |
Wilo-Multivert MVI 208 | 1,5 | 16 | 4018768 | 4024671 |
Wilo-Multivert MVI 210 | 1,5 | 16 | 4018769 | 4024673 |
Wilo-Multivert MVI 212 | 1,85 | 16 | - | 4024676 |
Wilo-Multivert MVI 214 | 2,2 | 25 | - | 4024688 |
Wilo-Multivert MVI 217 | 3 | 25 | - | 4024689 |
Wilo-Multivert MVI 220 | 3,7 | 25 | - | 4024690 |
Wilo-Multivert MVI 4
Тип | Номинальная мощность мотора P2 кВт | PN | Артикул 1~230 В 50 Гц | Артикул 3~400 В 50 Гц |
---|---|---|---|---|
Wilo-Multivert MVI 402 | 0,55 | 16 | 4018778 | 4024691 |
Wilo-Multivert MVI 403 | 0,75 | 16 | 4018779 | 4024693 |
Wilo-Multivert MVI 404 | 1,1 | 16 | 4018780 | 4024695 |
Wilo-Multivert MVI 405 | 1,1 | 16 | 4018781 | 4024697 |
Wilo-Multivert MVI 406 | 1,5 | 16 | 4018782 | 4024699 |
Wilo-Multivert MVI 407 | 1,5 | 16 | 4018783 | 4024701 |
Wilo-Multivert MVI 408 | 1,85 | 16 | - | 4024703 |
Wilo-Multivert MVI 410 | 2,2 | 16 | - | 4024705 |
Wilo-Multivert MVI 412 | 3 | 16 | - | 4024707 |
Wilo-Multivert MVI 414 | 3 | 16 | - | 4086350 |
Wilo-Multivert MVI 417 | 3,7 | 25 | - | 4024719 |
Wilo-Multivert MVI 419 | 4 | 25 | - | 4024720 |
Wilo-Multivert MVI 8
Тип | Номинальная мощность мотора P2 кВт | PN | Артикул 1~230 В 50 Гц | Артикул 3~400 В 50 Гц |
---|---|---|---|---|
Wilo-Multivert MVI 802 | 0,75 | 16 | 4018790 | 4024723 |
Wilo-Multivert MVI 803 | 1,1 | 16 | 4018791 | 4024725 |
Wilo-Multivert MVI 804 | 1,5 | 16 | 4018792 | 4024727 |
Wilo-Multivert MVI 805 | 1,85 | 16 | - | 4024729 |
Wilo-Multivert MVI 806 | 2,2 | 16 | - | 4024731 |
Wilo-Multivert MVI 807 | 3 | 16 | - | 4024733 |
Wilo-Multivert MVI 808 | 3 | 16 | - | 4024735 |
Wilo-Multivert MVI 810 | 3,7 | 16 | - | 4024737 |
Wilo-Multivert MVI 811 | 4 | 16 | - | 4024739 |
Wilo-Multivert MVI 812 | 5,5 | 16 | - | 4024741 |
Wilo-Multivert MVI 814 | 5,5 | 25 | - | 4024756 |
Wilo-Multivert MVI 817 | 7,5 | 25 | - | 4024758 |
Wilo-Multivert MVI 819 | 7,5 | 25 | - | 4024759 |
Wilo-Multivert MVI 16-6 PN16
Тип | Номинальная мощность мотора P2 кВт | Артикул 3~400 В 50 Гц |
---|---|---|
Wilo-Multivert MVI 1602-6 | 1,5 | 4054126 |
Wilo-Multivert MVI 1603-6 | 2,2 | 4054128 |
Wilo-Multivert MVI 1604-6 | 3 | 4054130 |
Wilo-Multivert MVI 1605-6 | 3,7 | 4054132 |
Wilo-Multivert MVI 1606-6 | 4 | 4054134 |
Wilo-Multivert MVI 1607-6 | 5,5 | 4054136 |
Wilo-Multivert MVI 1608-6 | 5,5 | 4054140 |
Wilo-Multivert MVI 1609-6 | 7,5 | 4054144 |
Wilo-Multivert MVI 1610-6 | 7,5 | 4054146 |
Wilo-Multivert MVI 1611-6 | 7,5 | 4054148 |
Wilo-Multivert MVI 16
Тип | Номинальная мощность мотора P2 кВт | Артикул | PN |
---|---|---|---|
Wilo-Multivert MVI 1602 | 2,2 | 4035835 | PN 16; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250, катафорезное покрытие, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 1603 | 3 | 4035836 | |
Wilo-Multivert MVI 1604 | 4 | 4035837 | |
Wilo-Multivert MVI 1605 | 5,5 | 4035838 | |
Wilo-Multivert MVI 1606 | 5,5 | 4035840 | |
Wilo-Multivert MVI 1607 | 7,5 | 4035842 | |
Wilo-Multivert MVI 1608 | 7,5 | 4035843 | |
Wilo-Multivert MVI 1609 | 9 | 4035873 | PN 25; материалы: нержавеющая сталь 1.4301, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 1610 | 11 | 4035875 | |
Wilo-Multivert MVI 1611 | 11 | 4035877 | |
Wilo-Multivert MVI 1612 | 15 | 4035879 | |
Wilo-Multivert MVI 1613 | 15 | 4035880 | |
Wilo-Multivert MVI 1614 | 15 | 4035881 |
Wilo-Multivert MVI 32
Тип | Номинальная мощность мотора P2 кВт | Артикул | PN |
---|---|---|---|
Wilo-Multivert MVI 3202 | 4 | 4035903 | PN 16; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 3203 | 5,5 | 4035904 | |
Wilo-Multivert MVI 3204 | 7,5 | 4035906 | |
Wilo-Multivert MVI 3205 | 9 | 4035907 | |
Wilo-Multivert MVI 3206 | 11 | 4035909 | |
Wilo-Multivert MVI 3207 | 15 | 4035911 | |
Wilo-Multivert MVI 3208 | 15 | 4035936 | PN 25; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 3209 | 18,5 | 4035937 | |
Wilo-Multivert MVI 3210 | 18,5 | 4035938 | |
Wilo-Multivert MVI 3211 | 22 | 4035939 | |
Wilo-Multivert MVI 3212 | 22 | 4035940 | |
Wilo-Multivert MVI 3213 | 30 | 4074678 |
Wilo-Multivert MVI 52
Тип | Номинальная мощность мотора P2 кВт | Артикул | PN |
---|---|---|---|
Wilo-Multivert MVI 5202 | 5,5 | 4057435 | PN 16; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 5203 | 7,5 | 4057437 | |
Wilo-Multivert MVI 5204 | 11 | 4057438 | |
Wilo-Multivert MVI 5205 | 15 | 4057440 | |
Wilo-Multivert MVI 5206 | 15 | 4057441 | |
Wilo-Multivert MVI 5207 | 18,5 | 4057442 | |
Wilo-Multivert MVI 5208 | 22 | 4057449 | PN 25; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 5209 | 22 | 4057450 | |
Wilo-Multivert MVI 5210 | 30 | 4074679 | |
Wilo-Multivert MVI 5211 | 30 | 4074680 | |
Wilo-Multivert MVI 5212 | 30 | 4074681 |
Wilo-Multivert MVI 70
Тип | Номинальная мощность мотора P2 кВт | Артикул 3~400 В 50 Гц | PN |
---|---|---|---|
Wilo-Multivert MVI 7001/1 | 4 | 4071162 | PN 16; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 7001 | 5,5 | 4071163 | |
Wilo-Multivert MVI 7002/2 | 7,5 | 4071165 | |
Wilo-Multivert MVI 7002/1 | 9 | 4071166 | |
Wilo-Multivert MVI 7002 | 11 | 4071168 | |
Wilo-Multivert MVI 7003/2 | 15 | 4071170 | |
Wilo-Multivert MVI 7003/1 | 15 | 4071171 | |
Wilo-Multivert MVI 7003 | 18,5 | 4071172 | |
Wilo-Multivert MVI 7004/2 | 18,5 | 4071173 | |
Wilo-Multivert MVI 7004/1 | 22 | 4071174 | |
Wilo-Multivert MVI 7004 | 22 | 4071175 | |
Wilo-Multivert MVI 7005/2 | 30 | 4071176 | |
Wilo-Multivert MVI 7005/1 | 30 | 4071177 | |
Wilo-Multivert MVI 7005 | 30 | 4071178 | |
Wilo-Multivert MVI 7006/2 | 30 | 4071196 | PN 25; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 7006/1 | 37 | 4071197 | |
Wilo-Multivert MVI 7006 | 37 | 4071198 | |
Wilo-Multivert MVI 7007/2 | 37 | 4071199 | |
Wilo-Multivert MVI 7007/1 | 37 | 4071200 |
Wilo-Multivert MVI 95
Тип | Номинальная мощность мотора P2 кВт | Артикул 3~400 В 50 Гц | PN |
---|---|---|---|
Wilo-Multivert MVI 9501/1 | 7,5 | 4082533 | PN 16; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 9501 | 9 | 4082534 | |
Wilo-Multivert MVI 9502/2 | 15 | 4082536 | |
Wilo-Multivert MVI 9502/1 | 15 | 4082537 | |
Wilo-Multivert MVI 9502 | 18,5 | 4082538 | |
Wilo-Multivert MVI 9503/2 | 22 | 4082539 | |
Wilo-Multivert MVI 9503/1 | 30 | 4082540 | |
Wilo-Multivert MVI 9503 | 30 | 4082541 | |
Wilo-Multivert MVI 9504/2 | 30 | 4082542 | |
Wilo-Multivert MVI 9504/1 | 37 | 4082543 | |
Wilo-Multivert MVI 9504 | 37 | 4082544 | |
Wilo-Multivert MVI 9505/2 | 45 | 4082572 | PN 25; материалы: нержавеющая сталь 1.4301, опора насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, уплотнения EPDM, GRD карбид вольфрама/графит |
Wilo-Multivert MVI 9505/1 | 45 | 4082573 | |
Wilo-Multivert MVI 9505 | 45 | 4082574 |
