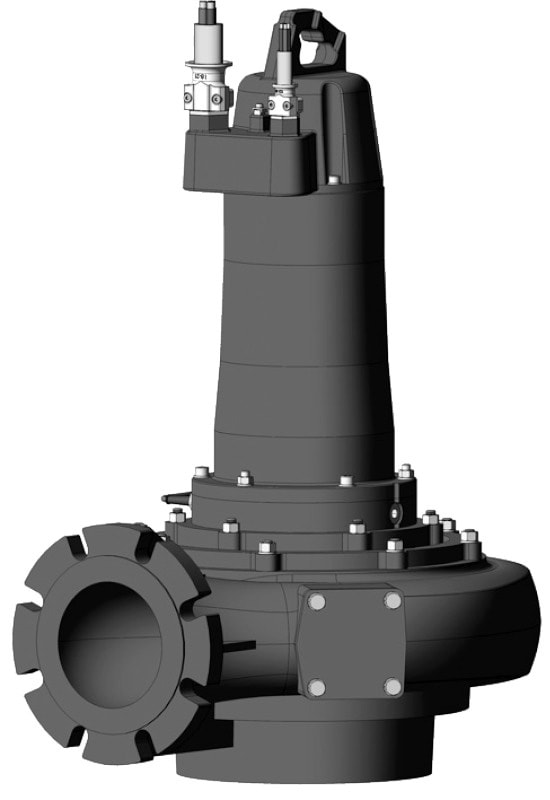

Погружные канализационные насосы Wilo-EMU FA
Взрывозащищенные насосы Wilo серии EMU FA применяются для отвода сточных вод с длительным режимом работы в погружной установке.
Конструкция и особенности
Wilo EMU FA выполнены как блочный агрегат для стационарной и мобильной установки в погруженном состоянии. Отводящий патрубок - горизонтальный с фланцевым подсоединением. Есть возможность выбора рабочего колеса, - может быть как свободновихревое (W) так и одноканальное рабочее колесо (E). Все гидравлические части с однолопастными рабочими колесами оснащены стационарным и вращающимся кольцом щелевого уплотнения из закаленного материала. Они способствуют тому, что продуктивность агрегата остается в течение долгого времени на одинаково высоком уровне, и снижают расходы на техобслуживание.
В EMU FA электродвигатели с поверхностным охлаждением (двигатель T) не имеют собственной системы охлаждения и отводят тепло через детали корпуса непосредственно в окружающую перекачиваемую среду. Поэтому данные электродвигатели могут использоваться погруженном состоянии в длительном режиме работы. В зависимости от типоразмера они могут эксплуатироваться в кратковременном режиме работы также в непогруженном состоянии.
У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. К ней имеется доступ снаружи и опционально может контролироваться при помощи стержневого электрода. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны. Двигатели имеют взрывозащищенное исполнение в соответствии с директивой ATEX.
Кабельный ввод имеет продольную герметизацию, длина кабеля составляет 10 м, кабель имеет свободные концы.
В зависимости от типа электродвигателя возможны следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант H: со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
- Вариант G: два независимо работающих скользящих торцовых уплотнения
- Взрывозащищенное исполнение
Пример расшифровки Wilo-EMU FA 08.22W-133 + T 12-2/11GEx:
- FA - серия погружного насоса;
- 08 - x10 = номинальный диаметр подсоединения к напорному патрубку, напр., DN 80;
- 22 - условный показатель подача-напор;
- W - тип рабочего колеса: сводобновихревое W, одноканальное E;
- 133 - диаметр рабочего колеса в мм;
- T - двигатель с поверхностным охлаждением без системы охлаждения;
- 12 - типоразмер;
- 2 - число полюсов;
- 11 - x10 = длина пакета в мм;
- G - исполнение уплотнения: H — манжетное уплотнение вала/скользящее торцевое уплотнение, G — два отдельных скользящих торцевых уплотнения;
- Ex - cо взрывозащищенным исполнением согласно ATEX.

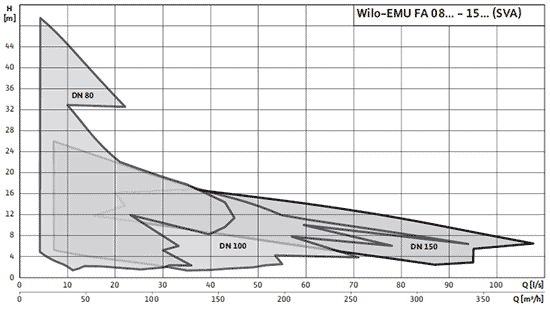

Технические характеристики
Параметры согласно максимальной конфигурации:
- расход - до 380 м3/час;
- напор - до 48 м;
- температура жидкости от +3 до +40 °С;
- сеть - 3~400 В.
Тип насоса | Напорный патрубок | Оптим. расход, Qopt, I/s | Оптим. напор, Hopt, M | Номин. ток, IN, A | Номин. мощность мотора, P2, кВт | Вид уплотнения | Арт.-№ |
---|---|---|---|---|---|---|---|
FA 08.34-110E + T 13-2/12HEx | DN 80 | 8 | 8 | 5 | 2,2 | H (WDR/GLRD) | 6047536 |
FA 08.34-120E + T 13-2/12HEx | DN 80 | 10 | 10 | 5 | 2,2 | H (WDR/GLRD) | 6035722 |
FA 08.34-130E + T 13-2/12HEx | DN 80 | 12 | 13 | 8 | 3,75 | H (WDR/GLRD) | 6047552 |
FA 08.34-140E + T 13-2/12HEx | DN 80 | 14 | 15 | 8 | 3,75 | H (WDR/GLRD) | 6047560 |
FA 08.34-150E + T 13-2/16HEx | DN 80 | 15 | 19 | 8 | 5 | H (WDR/GLRD) | 6047568 |
FA 08.41-130E + T 12-4/11GEx | DN 80 | 10 | 3 | 2 | 0,5 | G (GLRD/GLRD) | 6047580 |
FA 08.41-144E + T 12-4/11GEx | DN 80 | 12 | 5 | 3 | 1,3 | G (GLRD/GLRD) | 6046640 |
FA 08.43-110E + T 13-2/12HEx | DN 80 | 13 | 7 | 5 | 2,2 | H (WDR/GLRD) | 6047584 |
FA 08.43-115E + T 13-2/12HEx | DN 80 | 13 | 9 | 5 | 2,2 | H (WDR/GLRD) | 6047586 |
FA 08.43-120E + T 13-2/9HEx | DN 80 | 15 | 10 | 5 | 2,4 | H (WDR/GLRD) | 6047588 |
FA 08.43-120E + T 13-2/12HEx | DN 80 | 15 | 10 | 8 | 3,75 | H (WDR/GLRD) | 6044795 |
FA 08.43-125E + T 13-2/12HEx | DN 80 | 16 | 11 | 8 | 3,75 | H (WDR/GLRD) | 6047590 |
FA 08.43-130E + T 13-2/12HEx | DN 80 | 16 | 13 | 8 | 3,75 | H (WDR/GLRD) | 6047592 |
FA 08.43-135E + T 13-2/12HEx | DN 80 | 17 | 14 | 8 | 3,75 | H (WDR/GLRD) | 6035728 |
FA 08.43-135E + T 13-2/16HEx | DN 80 | 17 | 14 | 10 | 5 | H (WDR/GLRD) | 6044796 |
FA 08.43-140E + T 13-2/12HEx | DN 80 | 16 | 17 | 8 | 3,75 | H (WDR/GLRD) | 6049211 |
FA 08.43-140E + T 13-2/16HEx | DN 80 | 16 | 17 | 8 | 5 | H (WDR/GLRD) | 6047596 |
FA 08.43-145E + T 13-2/16HEx | DN 80 | 19 | 18 | 8 | 5 | H (WDR/GLRD) | 6047598 |
A 08.43-150E + T 13-2/16HEx | DN 80 | 18 | 21 | 10 | 5 | H (WDR/GLRD) | 6035730 |
FA 08.53-170E + T 13-4/9HEx | DN 80 | 13 | 5 | 4 | 1,75 | H (WDR/GLRD) | 6047614 |
FA 08.53-185E + T 13-4/12HEx | DN 80 | 14 | 7 | 5 | 2,25 | H (WDR/GLRD) | 6047616 |
FA 08.53-200E + T 13-4/18HEx | DN 80 | 18 | 9 | 9 | 4 | H (WDR/GLRD) | 6047618 |
FA 08.53-215E + T 13-4/18HEx | DN 80 | 19 | 10 | 9 | 4 | H (WDR/GLRD) | 6046643 |
FA 08.64-234E + T 17-4/16HEx | DN 80 | 20 | 13 | 14 | 6,5 | H (WDR/GLRD) | 6047622 |
FA 08.64-246E + T 17-4/16HEx | DN 80 | 21 | 14 | 14 | 6,5 | H (WDR/GLRD) | 6047624 |
FA 08.64-258E + T 17.2-4/24HEx | DN 80 | 24 | 17 | 21 | 10 | H (WDR/GLRD) | 6047626 |
FA 08.64-270E + T 17.2-4/24HEx | DN 80 | 26 | 19 | 21 | 10 | H (WDR/GLRD) | 6047628 |
FA 08.64-278E + T 17.2-4/24HEx | DN 80 | 27 | 20 | 21 | 10 | H (WDR/GLRD) | 6047630 |
FA 08.66-150W +T 17-2/22HEx | DN 80 | 14 | 17 | 20 | 10,5 | H (WDR/GLRD) | 6049218 |
FA 08.66-180W +T 20.1-2/22GEx | DN 80 | 16 | 26 | 30 | 15,5 | G (GLRD/GLRD) | 6049220 |
FA 08.66-210W +T 20.1-2/22GEx | DN 80 | 21 | 33 | 30 | 15,5 | G (GLRD/GLRD) | 6049221 |
FA 08.64-278E + T 17.2-4/24HEx | DN 100 | 13 | 5 | 8 | 3,5 | H (WDR/GLRD) | 6047650 |
FA 10.22-185W + T 17-4/8HEx | DN 100 | 14 | 6 | 8 | 3,5 | H (WDR/GLRD) | 6047652 |
FA 10.22-200W + T 17-4/8HEx | DN 100 | 17 | 7 | 8 | 3,5 | H (WDR/GLRD) | 6047654 |
FA 10.22-230W + T 17-4/8HEx | DN 100 | 18 | 10 | 8 | 3,5 | H (WDR/GLRD) | 6047656 |
FA 10.22-230W + T 17-4/12HEx | DN 100 | 18 | 10 | 9 | 4,5 | H (WDR/GLRD) | 6035738 |
FA 10.22-260W + T 17-4/12HEx | DN 100 | 24 | 10 | 9 | 4,5 | H (WDR/GLRD) | 6047658 |
FA 10.33-208E + T 17-4/8HEx | DN 100 | 22 | 9 | 8 | 3,5 | H (WDR/GLRD) | 6047662 |
FA 10.33-223E + T 17-4/12HEx | DN 100 | 25 | 11 | 9 | 4,5 | H (WDR/GLRD) | 6047664 |
FA 10.33-238E + T 17-4/16HEx | DN 100 | 27 | 13 | 14 | 6,5 | H (WDR/GLRD) | 6047666 |
FA 10.34-234E + T 17-4/16HEx | DN 100 | 23 | 12 | 14 | 6,5 | H (WDR/GLRD) | 6045118 |
FA 10.34-258E + T 17.2-4/24HEx | DN 100 | 24 | 17 | 21 | 10 | H (WDR/GLRD) | 6045117 |
FA 10.34-278E + T 20.1-4/22GEx | DN 100 | 29 | 20 | 30 | 15 | G (GLRD/GLRD) | 6047678 |
FA 10.41-153E + T 17-4/8HEx | DN 100 | 19 | 3 | 8 | 3,5 | H (WDR/GLRD) | 6047680 |
FA 10.41-173E + T 17-4/8HEx | DN 100 | 24 | 5 | 8 | 3,5 | H (WDR/GLRD) | 6047684 |
FA 10.41-193E + T 17-4/8HEx | DN 100 | 27 | 6 | 8 | 3,5 | H (WDR/GLRD) | 6047688 |
FA 10.41-203E + T 17-4/8HEx | DN 100 | 28 | 7 | 8 | 3,5 | H (WDR/GLRD) | 6047690 |
FA 10.51-147E + T 17-4/8HEx | DN 100 | 17 | 4 | 8 | 3,5 | H (WDR/GLRD) | 6047692 |
FA 10.51-155E + T 17-4/8HEx | DN 100 | 20 | 4 | 8 | 3,5 | H (WDR/GLRD) | 6047694 |
FA 10.51-163E + T 17-4/8HEx | DN 100 | 23 | 5 | 8 | 3,5 | H (WDR/GLRD) | 6047696 |
FA 10.51-171E + T 17-4/8HEx | DN 100 | 27 | 5 | 8 | 3,5 | H (WDR/GLRD) | 6047698 |
FA 10.51-179E + T 17-4/8HEx | DN 100 | 33 | 6 | 8 | 3,5 | H (WDR/GLRD) | 6035740 |
FA 10.51-187E + T 17-4/8HEx | DN 100 | 33 | 7 | 8 | 3,5 | H (WDR/GLRD) | 6047702 |
FA 10.51-195E + T 17-4/12HEx | DN 100 | 34 | 8 | 9 | 4,5 | H (WDR/GLRD) | 6047704 |
FA 10.82-215E + T 17-4/16HEx | DN 100 | 50 | 8 | 14 | 6,5 | H (WDR/GLRD) | 6047722 |
FA 10.82-230E + T 17.2-4/24HEx | DN 100 | 54 | 10 | 21 | 10 | H (WDR/GLRD) | 6047724 |
FA 10.82-245E + T 17.2-4/24HEx | DN 100 | 60 | 11 | 21 | 10 | H (WDR/GLRD) | 6047726 |
FA 15.52-215E + T 17-4/16HEx | DN 150 | 50 | 7 | 14 | 6,5 | H (WDR/GLRD) | 6046644 |
FA 15.52-230E + T 17.2-4/16HEx | DN 150 | 60 | 8 | 14 | 6,5 | H (WDR/GLRD) | 6049225 |
FA 15.52-230E + T 17.2-4/24HEx | DN 150 | 60 | 8 | 21 | 10 | H (WDR/GLRD) | 6047730 |
FA 15.52-245E + T 17.2-4/24HEx | DN 150 | 64 | 10 | 21 | 10 | H (WDR/GLRD) | 6047732 |
FA 15.52-260E + T 20.1-4/22GEx | DN 150 | 66 | 12 | 30 | 15 | G (GLRD/GLRD) | 6047734 |
