Насосная установка для отведения стоков Wilo-DrainLift S

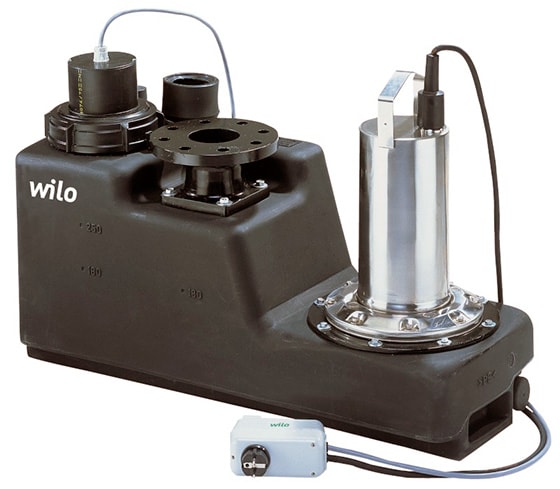

Wilo-DrainLift S


    Однонасосная напорная установка Wilo-DrainLift S применяется для отведения сточных вод с фекалиями. Данная канализационная станция может перекачивать неочищенные сточные воды, когда их выведение невозможно путем естественного перепада высоты.


Конструкция и особенности

    DrainLift S полностью готова к подсоединению и эксплуатации. Состоит из насоса (корпус - нержавеющая сталь, рабочее колесо - синтетический материал) и резервуара из полиуретана.

    К особенностям можно отнести:

  • Готовность к подключению.
  • Наличие датчика контроля температуры обмотки электродвигателя.
  • Контроль уровня при помощи поплавкового выключателя.
  • Прибор управления с беспотенциальным выходом для обобщенной сигнализации неисправности.
  • Интегрированный обратный клапан (исполнение «RV»).

    В поставку входит:

  • Прибор управления с энергонезависимой аварийной сигнализацией и штекером.
  • 1 уплотнение для приточного трубопровода DN 100.
  • 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100.
  • 1 обратный клапан DN 80 (исполнение «RV»).
  • 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм.
  • 1 манжета для подсоединения для вентиляции DN 70.
  • 3 шумопоглощающие полоски для бесшумной установки.
  • Крепежный материал.
  • Инструкция по монтажу и эксплуатации.



Технические характеристики

    Параметры согласно максимальной конфигурации:

  • расход - до 24 м3/час;
  • напор - до 4,5 м;
  • высота затопления - 2 м вод. ст., макс. на 7 дней
  • температура жидкости от +3 до +40 °С (кратковременно до 60 °C);
  • температура окружающей среды до 40 °C;
  • макс. объем включения: 21 л
  • сеть - 1~ 230 В или 3~ 400 В;
  • режим работы: S3-15%, 120 сек;
  • подсоединение к напорному патрубку - DN 80;
  • подключения к приточному трубопроводу - 1x DN 40 / 1x DN 100 (произвольный выбор);
  • подсоединение для вентиляции - DN 70;
  • класс защиты установки водоотведения - IP68;
  • класс защиты прибора управления - IP54.
Wilo-DrainLift S кривая характеристик

Модельный ряд Wilo-DrainLift S
Тип насоса Подключение к сети Макс. приток/ч при режиме S3, V/л Общий объем, V/л Макс. уровень включения, V/л Напорный патрубок Подводящий патрубок Диагональные размеры, мм Арт.-№
S 1/5 3~400 В, 50 Гц max. 600 45 20 DN 80 DN 100/DN 40 853 2520948
S 1/6T RV (3~) 3~400 В, 50 Гц

DN 80 DN 100/DN 40 2544877
S 1/6M RV (1~) 1~230 В, 50 Гц

DN 80 DN 100/DN 40
2544876
S 1/6T (3~) 3~400 В, 50 Гц


DN 80 DN 100/DN 40
2544861
S 1/6M (1~) 1~230 В, 50 Гц


DN 80 DN 100/DN 40
2544860
