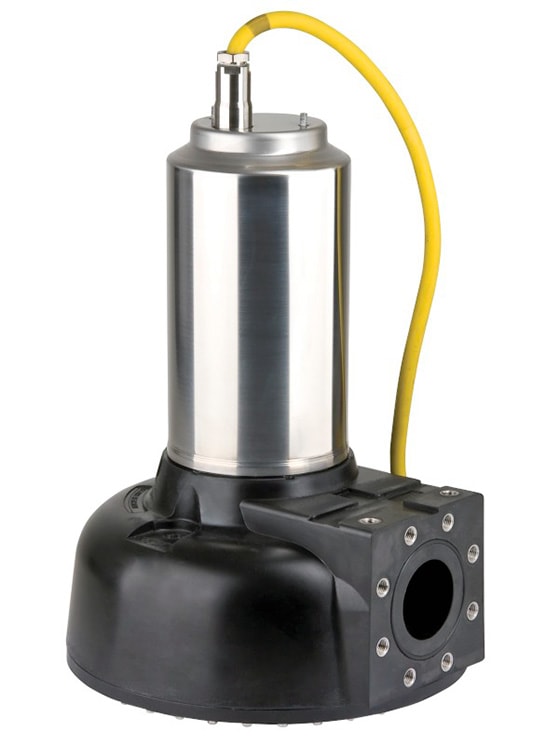

Погружные дренажные насосы Wilo-Drain TP

Wilo-Drain TP

    Насосы Wilo серии Drain TP применяются для перекачивания дренажных и загрязненных вод в том числе с фекалиями, без длинноволокнистых фракций.


Конструкция и особенности

    Канализационные насосы Wilo Drain TP могут эксплуатироваться с полным погружением, корпус резюмируется как антикоррозийный (особо устойчив к соленой воде, агрессивным массам и хлорной воде). Серия оснащена незасоряемыми гидравликой и кожухом; кроме того, подводки кабеля водостойкие (электробезопасные). Гидравлика имеет горизонтальное фланцевое соединение, расположенное под определенным углом (спуск с напорной стороны) и является ремонтопригодной. Абсолютная герметичность и термический контроль от попадания перекачиваемой массы регулируются камерой сжатия. Благодаря охлаждающему кожуху с функцией антизасорения агрегат может эксплуатироваться как в погруженном заглублении, так и непогруженном состоянии.

    Агрегат имеет уплотнения: скользящее торцевое, статистическое и манжетное.

    Уровень насоса управляется устройством, которое автоматически включает агрегат при критическом заполнении или выводит из рабочего состояния. Данный факт можно считать одним из основных достоинств, где учитывается значительная экономия электроэнергии. Эксплуатацию насоса Wilo-Drain TP можно считать безопасной, когда соблюдены правила заземления пульта управления, предохранительных устройств, подъемника и агрегата.

    Учитывая, что серийный ряд насосов эксплуатируется в различных условиях (агрессивная среда, состав сточных вод и другие аспекты), некоторые параметры изделий могут меняться. Подобрать правильно адаптированный агрегат помогут такие показатели как: объект применения, географическое местоположение, состав обрабатываемой массы. Оборудование может быть использовано повторно при выполнении ряда условий. К примеру, агрегат, ранее работавший с опасной средой должен быть очищен и обеззаражен перед повторной эксплуатацией.

    Область применения серии Wilo-Drain TP:

  • Коммунальные, промышленные, технологические системы
  • Станции водоснабжения
  • В качестве водоотведения из канализации (бытовой или земельных площадей)
  • Очистные сооружения, станции
  • Аварийные службы, сервисные центры ЖКХ


Технические характеристики

    Параметры согласно максимальной конфигурации:

  • расход - до 170 м3/час;
  • напор - до 21 м;
  • температура жидкости  от +3 до +40 °С;
  • сеть - 1~230 В или 3~400 В.

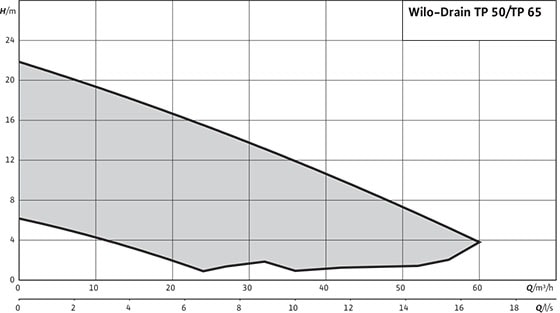

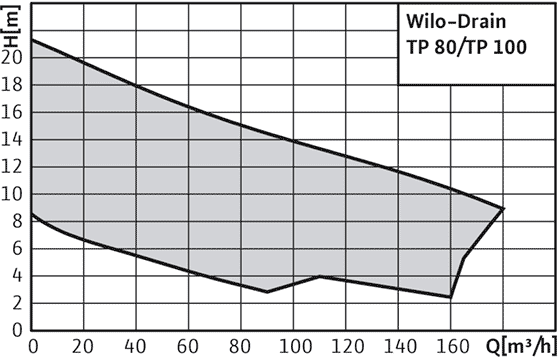

Wilo-Drain TP - кривая характеристик


Модельный ряд Wilo-Drain TP
Тип насоса Подключение к сети Макс. расход,
Qmax, м3
Макс. напор,
Hmax, M
Оптимал. расход, Qopt, м3 Оптимал. напор Hopt, М Номинал. ток, IN/A Номинал. мощность мотора, P2/кВт Макс. глубина Арт.-№
TP 65 E 132/22 3~400 В, 50 Гц 4007111
TP 80E160/17 3~400 В, 50 Гц 75 9 66 4 6 1,7 20 6043950
TP 80E170/21 3~400 В, 50 Гц 85 10 65 6 7 2,1 20 6043957
TP 80E190/29 3~400 В, 50 Гц 100 13 80 7 7 2,9 20 6043963
TP 80E210/37 3~400 В, 50 Гц 100 15 93 9 8 3,7 20 6043971
TP 80E230/40 3~400 В, 50 Гц 95 17 91 11 10 4 20 6043983
TP 100E160/17 3~400 В, 50 Гц 90 8 67 4 7 1,7 20 6044004
TP 100E180/26 3~400 В, 50 Гц 110 11 73 6 8 2,6 20 6044010
TP 100E190/39 3~400 В, 50 Гц 160 12 96 6 12 3,9 20 2008469
TP 100E210/32 3~400 В, 50 Гц 120 15 92 9 9 3,2 20 6044014
TP 100E210/52 3~400 В, 50 Гц 165 16 112 9 14 5,2 20 2003559
TP 100E230/38 3~400 В, 50 Гц 90 18 85 10 10 3,8 20 6044018
TP 100E230/70 3~400 В, 50 Гц 175 19 124 11 17 7 20 2003561
TP 100E250/84 3~400 В, 50 Гц 180 21 128 12 19 8,4 20 2003563
