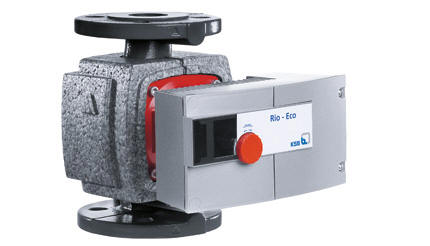

Энергосберигающие насосы с мокрым ротором Rio-Eco и Rio-Eco Z
Насосы KSB серии Rio-Eco и Rio-Eco Z применяются в системах водяного отопления, промышленных циркуляционных системах, системах кондиционирования и закрытых контурах охлаждения.
Конструкция и особенности
Модель насоса с мокрым ротором KSB – наиболее распространенный тип. В качестве привода используется энергоэффективный электродвигатель IE2, который сберегает энергию до 3,5% . Данная модель насоса предусматривает подшипники с графитными вкладышами, на которые монтируется вал двигателя. Для эффективной работы циркуляционного энергосберегающего насоса Rio-Eco / Rio-Eco Z предусмотрен индикатор параметров PumpMeter, обеспечивающий «прозрачность» работы агрегата и энергосберегающий режим. Установка частотного преобразователя на двигатель также обеспечивает эффективное функционирование циркуляционного насоса с мокрым ротором. Для изготовления кожухов статора и ротора могут быть использованы такие материалы, как нержавеющая сталь, чугун или алюминий, а рабочее колесо выполнено из стали или технополимера.
Данные агрегаты монтируются непосредственно на трубопровод.
Rio-Eco / Rio-Eco Z с мокрым ротором рекомендуют устанавливать с горизонтальным положением вала.
Особенности энергосберегающего насоса Rio-Eco / Rio-Eco Z:
- агрегат оснащен инфракрасным устройством для удобства удаленного управления его работой;
- не требует регулировки;
- исполнение «мокрый ротор», встроенная инверторная система, позволяющая плавно регулировать напор подаваемого теплоносителя.
В насосах Rio-Eco / Rio-Eco Z предусмотрено резьбовое соединение, несколько ступеней частоты вращения для постоянно контроля над дифференциальным давлением и интерфейсом IR для дистанционного управления. Модель не имеет сальников.
Насос с мокрым ротором KSB - оптимальный выбор для малоэтажных строений, ИТП небольших сооружений. Довольно часто оборудование применяют для перекачки негустых жидкостей. Помимо этого, энергосберегающий насос Rio-Eco / Rio-Eco Z целесообразно использовать для перекачивания воды с колодцев и скважин, полива и орошения.
Технические характеристики
Параметры согласно максимальной конфигурации Rio-Eco / Rio-Eco Z:
- Расход - до 65 / 46 м³/ч;
- Напор - до 14 м;
- Давление - до 10 бар;
- Температура от -10 до +110 °C.
Модельный ряд KSB Rio-Eco / Rio-Eco Z
Типоразмер | Класс энергосбережения | Присоединение | PN | Диапазон частоты вращения [об/мин] | 1~230 В 50/60 Гц | Идент. номер | Вес, кг |
---|---|---|---|---|---|---|---|
25-40 | A | Rp 1 | 10 | 1400 - 2800 | x | 29133537 | 5,1 |
25-60 | A | Rp 1 | 10 | 1400 - 3400 | x | 29132176 | 4 |
25-80 | A | Rp 1 | 10 | 1400 - 3700 | x | 29132177 | 4,5 |
25-100 | A | Rp 1 | 10 | 1400 - 4450 | x | 29133539 | 5,1 |
30-40 | A | Rp 11⁄4 | 10 | 1400 - 2800 | x | 29133538 | 5,3 |
30-60 | A | Rp 11⁄4 | 10 | 1400 - 3400 | x | 29132178 | 4 |
30-80 | A | Rp 11⁄4 | 10 | 1400 - 3700 | x | 29132179 | 5 |
30-100 | A | Rp 11⁄4 | 10 | 1400 - 4450 | x | 29133540 | 5,3 |
30-120 | A | Rp 11⁄4 | 10 | 1600 - 4800 | x | 29132180 | 6 |
32-100 | A | Rp 11⁄4 | 10 | 1400 - 4450 | x | 29133541 | 9,4 |
32-120 | A | DN 32 | 10 | 1600 - 4800 | x | 29132181 | 8,5 |
40-40 | A | DN 40 | 10 | 1600 - 3700 | x | 29132182 | 9,5 |
40-80 | A | DN 40 | 10 | 1800 - 4800 | x | 29132183 | 9,5 |
40-100 | A | DN 40 | 10 | 1400 - 4450 | x | 29133542 | 9,6 |
40-120 | A | DN 40 | 10 | 1400 - 4600 | x | 29132184 | 14 |
50-80 | A | DN 50 | 10 | 1800 - 4800 | x | 29132185 | 11,5 |
50-90 | A | DN 50 | 10 | 1400 - 4100 | x | 29132186 | 15,5 |
50-100 | A | DN 50 | 10 | 1400 - 4450 | x | 29133543 | 10,8 |
50-120 | A | DN 50 | 10 | 1400 - 4600 | x | 29132187 | 15,5 |
65-90 | A | DN 65 | 10 | 1400 - 4600 | x | 29132188 | 17 |
65-120 | A | DN 65 | 10 | 950 - 3300 | x | 29132189 | 28,5 |
80-120 | A | DN 80 | 6 | 900 - 3300 | x | 29132190 | 33 |
80-120 | A | DN 80 | 10 | 900 - 3300 | x | 29132191 | 33 |
100-120 | A | DN 100 | 6 | 900 - 3300 | x | 29132192 | 33,5 |
100-120 | A | DN 100 | 10 | 900 - 3300 | x | 29132193 | 33,5 |
Типоразмер | Класс энергосбережения | Присоединение | PN | Диапазон частоты вращения [об/мин] | 1~230 В 50/60 Гц | Идент. номер | Вес, кг |
---|---|---|---|---|---|---|---|
Z 32-80 | A | DN 32 | 10 | 1400 - 3700 | x | 29132194 | 13 |
Z 32-120 | A | DN 32 | 10 | 1600 - 4800 | x | 29132195 | 15 |
Z 40-80 | A | DN 40 | 10 | 1800 - 4800 | x | 29132196 | 16 |
Z 40-120 | A | DN 40 | 10 | 1400 - 4600 | x | 29132197 | 24,7 |
Z 50-80 | A | DN 50 | 10 | 1800 - 4800 | x | 29132198 | 18 |
Z 50-90 | A | DN 50 | 10 | 1400 - 4100 | x | 29132199 | 27 |
Z 50-120 | A | DN 50 | 10 | 1400 - 4600 | x | 29132200 | 27 |
Z 65-120 | A | DN 65 | 10 | 950 - 3300 | x | 29132201 | 53 |
Z 80-120 | A | DN 80 | 6 | 900 - 3300 | x | 29132202 | 60,5 |
Z 80-120 | A | DN 80 | 10 | 900 - 3300 | x | 29132203 | 60,5 |
