Регуляторы давления и расхода Samson прямого действия
На этой странице представлены редукционные регуляторы давления "после себя" прямого действия от производителя Samson. Данные редукторы предназначены для жидких, газо- и парообразных сред технологических процессов промышленности и ОВиК до 350 ˚С. Клапаны закрываются при повышении давления на выходе клапана.
С всеми регуляторами прямого действия от компании Samson вы можете ознакомиться ниже.

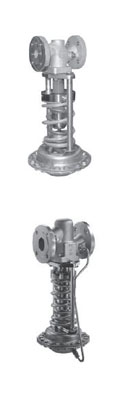

Редукционный клапан Тип 41-23 и перепускной клапан Тип 41-73
Применение:
Диапазон заданных значений давления 0,05 бар ... 28 бар (0,75 ... 400 psi) для жидких, газо- и парообразных сред до 350 °C (600 °F).
Свойства:
- пропорциональные регуляторы прямого действия, использующие энергию регулируемой среды и не требующие технического обслуживания;
- бесфрикционное уплотнение штока плунжера с коррозионно-стойким сильфоном из не-ржавеющей стали;
- возможность замены привода и пружин;
- односедельный клапан с компенсацией по входному и выходному давлению.
Варианты исполнения:
- Редукционный клапан Тип 41-23: клапан Тип 2412 и привод Тип 2413 с тарельчатой мембраной из EPDM;
- Перепускной клапан Тип 41-73: клапан Тип 2417 и привод Тип 2413 с тарельчатой мембраной из EPDM.

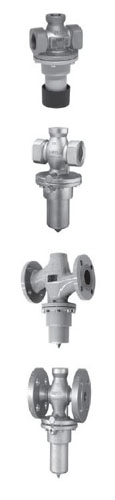

Редукционные клапаны Тип 44-0 В, Тип 44-1 В и перепускной клапан Тип 44-6 В
Применение:
Диапазон заданных значений давления 0,05 бар ... 28 бар (0,75 ... 400 psi) · для жидких, газо- и парообразных сред до 350 °C (600 °F).
Свойства:
- пропорциональные регуляторы прямого действия, не требующие технического обслуживания;
- коррозионно-стойкий сильфон в качестве рабочего элемента;
- компактная конструкция с малой монтажной высотой;
- подпружиненный односедельный клапан с компенсацией давления.
Варианты исполнения:
- Редукционный клапан Тип 44-0 B: клапан PN 25 (Class 300) для пара до 200 °C (390 °F) с компенсацией давления и без неё;
- Редукционный клапан Тип 44-1 B: клапан PN 25 (Class 300) для воздуха до 150 °C (300 °F) / азот до 200 °C (390 °F), другие газы до 80 °C (175 °F) / жидкости до 150 °C (300 °F) / с компенсацией давления и без неё;
- Перепускной клапан Тип 44-6 B: клапан PN 25 (Class 300), для воздуха до 150 °C (300 °F) / азот до 200 °C (390 °F) другие газы до 80 °C (175 °F) / жидкости до 150 °C (300 °F) и пар до 200 °C (390 °F) / с компенсацией давления (стандарт) и без неё.

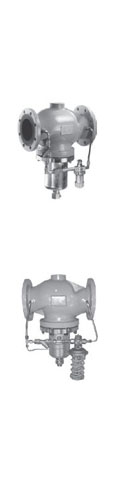

Редукционные клапаны Тип 2333 и перепускные клапаны Тип 2335
Применение:
Диапазоны задаваемых значений регулирования 2 ... 28 бар, для жидких, газо- и парообразных сред до 350 °C.
Установленный пилотный клапан, работающий как редукционный или перепускной, соответственно, определяет функцию самого регулятора.
Свойства:
- регулятор давления с особенно высокими рабочими характеристиками, управляемый энергией рабочей среды;
- высокая точность регулирования;
- становка заданного значения пилотным клапаном.
Варианты исполнения:
- Клапан Тип 2422: модифицированный, с пилотным клапаном и задатчиком по DIN, ANSI или JIS;
- Редукционный клапан Тип 2333: для поддержания редуцированного давления p2 на заданном значении, соответствующие пилотные клапаны: Тип 44-1 B или Тип 44-0 B, Тип 44-2, Тип 41-23, Тип 2405;
- Перепускной клапан Тип 2335: для регулирования входного давления p1 на заданном уровне, соответствующие пилотные клапаны: Тип 44-6 B, Тип 44-7, Тип 41-73, Тип 2406.

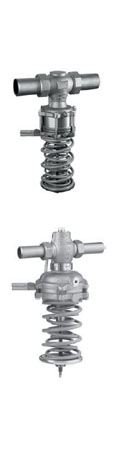

Редукционные клапаны Тип 44-2, аварийные отсечные клапаны (SAV) Тип 44-3 и Тип 44-9. Перепускные клапаны Тип 44-7, аварийные отсечные клапаны (SAV) Тип 44-8 и Тип 44-4.
Применение:
Регулирование заданного давления в диапазоне 0,2 ... 11 бар · для жидкостей, воздуха и азота · Аварийные перепускные и отсечные клапаны SAV и SÜV предназначены для защиты систем центрального теплоснабжения.
Свойства:
- пропорциональные регуляторы прямого действия, не требующие технического обслуживания;
- односедельный герметичный клапан, плунжер с компенсацией давления;
- устройства SÜV и SAV · сертифицированы по типовым испытаниям TÜV для воды.

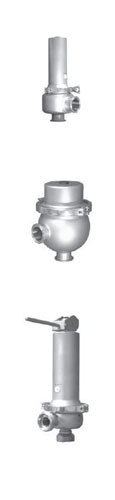

Регуляторы давления прямого действия для пищевой и фармацевтической промышленности.
Применение:
Редукционный клапан или перепускные клапаны для пищевой и фармацевтической промышленности для жидкостей и газов.
Свойства:
- пропорциональные регуляторы;
- шероховатость (чистота обработки) внутренних поверхностей, соприкасающихся со средой, Ra ≤ 0,8 µм; внешние поверхности со стеклоструйной обработкой;
- нержавеющая сталь 1.4404 (316L) или 1.4409 (CF3M);
- материалы с допуском FDA;
- бескавитационное угловое исполнение;
- пробоотборник для слежения за протечкой мембраны;
- блокировка хода (опция) для очистки (CIP) или стерилизации (SIP).
Варианты исполнения:
- Редукционные клапаны: Тип 2371-10 и Тип 2371-11;
- Перепускные клапаны: Тип 2371-00 и Тип 2371-01.

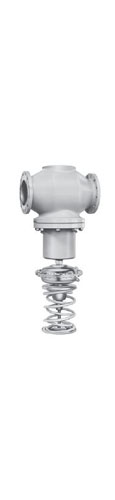

Редукционные клапаны Тип 2422, 2424 и пропускные клапаны Тип 2422, 2425.
Применение:
Регуляторы давления для жидких, газообразных и парообразных сред с температурой до 350 °C, с значениями давления в пределах 0,05 ... 2,5 бар. Номинальный диаметр DN 125 ... 250. Номинальное давление PN 16 ... 40.
Свойства:
- Р-регуляторы прямого действия, не требующие технического обслуживания;
- широкий диапазон и удобная установка заданных значений при помощи гайки-задатчика;
- возможность замены привода и пружин;
- подпружиненный односедельный клапан с компенсацией входного и выходного давления при помощи мембраны или сильфона из коррозионностойкой стали;
- малошумный стандартный плунжер – в специальном исполнении с делителем потока St 1 или St 3 для дополнительного снижения уровня шума;
- сниженные значения KVS для адаптации к условиям эксплуатации.
Редукционный клапан с пилотным клапаном для низких диапазонов заданных значений (мбар) Тип 2404-1.
Применение:
Редукционный клапан для заданных значений 3 ... 100 мбар (0,045 ... 1,5 psi) / номинальный диаметр DN 25 ... 150 (NPS 1 ... 6) / для газообразных сред в диапазоне температур –20 ... +90 °C (–5 ... 195 °F).
Свойства:
- высокое качество регулирования благодаря пилотному регулятору;
- мягкое уплотнение плунжера отвечает требованиям герметичности по пузырьковому методу;
- высокая степень герметичности, соответствует строгим требованиям по выбросу лету-чих соединений (TA Luft);
- возможно применение для работы с кислыми газами (NACE);
Перепускной клапан с пилотным клапаном для низких диапазонов заданных значений (мбар) Тип 2404-2.
Применение:
Перепускной клапан для заданных значений: 5 ... 200 мбар (0,075 ... 3 psi) / номинальный диаметр DN 65 ... 400 (NPS 2½ ... 16) / для газообразных сред в диапазоне температур –20 ... +90 °C (–5 ... +195 °F).
Свойства:
- высокое качество регулирования благодаря пилотному регулятору;
- мягкое уплотнение плунжера отвечает требованиям герметичности по пузырьковому методу;
- высокая степень герметичности, соответствует строгим требованиям по выбросу лету-чих соединений (TA Luft);
- возможно применение для работы с кислыми газами (NACE);
Запорные клапаны (защита от обратного потока) Тип 42-10 RS
Применение:
Защита сетей сжатого азота или сжатого воздуха от обратного потока из подключённых на-прямую систем. Регулятор открывается, если величина входного давления превышает величину выходного давления минимум на 0,2 бар, и автоматически закрывается, если давление после регулятора повышается, достигнув уровня входного давления или превысив его.
Свойства:
- пропорциональные регуляторы прямого действия, использующие энергию регулируемой среды и не требующие технического обслуживания;
- заданное значение является постоянно заданным и не может быть изменено извне;
- регулятор поставляется в виде готового к монтажу устройства и не требует каких-либо дополнительных приборов или дополнительных процедур установки и ввода в эксплуатацию;
- надёжная работа регулятора обеспечивается даже при отказе питания или выходе из строя других устройств в контуре регулирования;
- регулятор оснащён индикатором повреждения мембраны, в случае повреждения рабочей мембраны функции регулирования выполняет вторая резервная мембрана;
- при обратном потоке утечка минимальна благодаря мягкому уплотнению плунжера;
- рост выходного давления повышает герметичность закрытия;
- корпус клапана по выбору из стального литья, коррозионно-стойкого стального литья или коррозионно-стойкой кованой стали;
- контактирующие с рабочей средой детали не содержат цветных металлов.

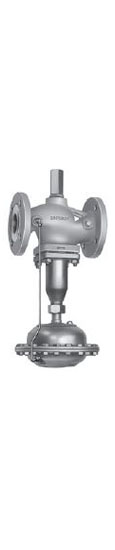

Регулятор расхода прямого действия Тип 42-36
Применение:
Для систем центрального и локального теплоснабжения. Приборы регулируют объёмный расход жидких сред в соответствии с заданным значением.
Свойства:
- клапан прикрывается при увеличении расхода;
- пропорциональные регуляторы потока прямого действия, использующие энергию регулируемой среды;
- односедельный клапан с компенсацией давления при помощи коррозионно-стойкого металлического сильфона или разгрузочной мембраны (DN 65 ... 250).
Варианты исполнения:
- Тип 42-36: регулятор с клапаном Тип 2423 с приводом Тип 2426, встроенный дроссель для установки заданного значения расхода.

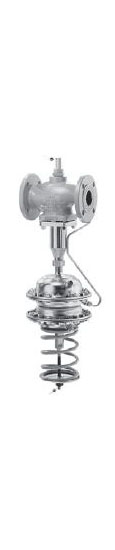

Регуляторы расхода и перепада давления прямого действия Тип 42-37 и Тип 42-39
Применение:
Регулирование расхода и перепада давления или регулирование расхода и давления в системах центрального теплоснабжения и крупных системах отопления.
Свойства:
- клапан закрывается при повышении перепада давления/расхода;
- малошумные пропорциональные регуляторы прямого действия, не требующие обслуживания;
- дноседельный клапан с компенсацией давления при помощи коррозионно-стойкого металлического сильфона или разгрузочной мембраны (DN 65 ... 250).
Варианты исполнения:
- Тип 42-37 и Тип 42-39.

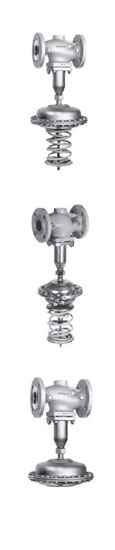

Регуляторы расхода и перепада давления прямого действия
Применение:
Для систем центрального теплоснабжения, крупных систем отопления и промышленных установок. Регулирование перепада давления в диапазоне 0,05 ... 10 бар (0,75 ... 145 psi). Для жидких и парообразных сред, воздуха и негорючих газов.
Свойства:
- пропорциональный регулятор для систем теплоснабжения; односедельный клапан с компенсацией давления при помощи коррозионно-стойкого металлического сильфона или разгрузочной мембраны; малошумная, не требующая обслуживания конструкция;
- Тип 42-24/28 · клапан закрывается при увеличении перепада давления;
- Тип 42-20/25 · клапан открывается при увеличении перепада давления.
Варианты исполнения:
- Тип 42-20/Тип 42-28: клапан Тип 2422, DN 15 ... 100 · NPS ½ ... 4, привод Тип 2420 / Тип 2428, заданное значение постоянное;
- Тип 42-25/Тип 42-24: клапан Тип 2422, DN 15 ... 250 · NPS ½ ... 10, привод Тип 2425 / Тип 2424, заданное значение регулируемое.

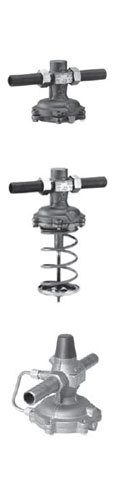

Регуляторы перепада давления с закрывающим приводом Тип 45-1, Тип 45-2, Тип 45-3, Тип 45-4. Регулятор расхода Тип 45-9
Применение:
Регуляторы перепада давления/расхода для систем центрального теплоснабжения, крупных трубопроводных систем и промышленных установок для жидких и газообразных сред.
Свойства:
- клапан закрывается при повышении перепада давления/расхода;
- пропорциональные регуляторы прямого действия, использующие энергию регулируемой среды и не требующие технического обслуживания;
- жёсткая связь с приводом, поэтому всего одна внешняя импульсная трубка для Тип 45-9 внешняя импульсная трубка не требуется.
Варианты исполнения:
- Тип 45-1: регулятор перепада давления, заданное значение постоянное монтаж в "плюсовую" (входную) магистраль;
- Тип 45-2: регулятор перепада давления с регулируемым заданным значением монтаж в "плюсовую" (входную) магистраль;
- Тип 45-3: регулятор перепада давления, заданное значение постоянное монтаж в "минусовую" (обратную) магистраль;
- Тип 45-4: регулятор перепада давления, с регулируемым заданным значением монтаж в "минусовую" (обратную) магистраль
- Тип 45-9: регулятор расхода с дросселем для установки заданного значения расхода для перепада давления 0,2 бар или 0,3 бар.

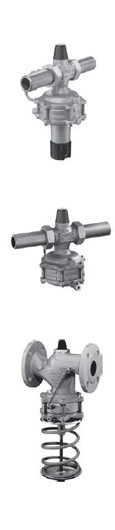

Регуляторы расхода и перепада давления прямого действия Тип 46-7 и Тип 47-5, Тип 47-1 и Тип 47-4
Применение:
Регулирование расхода и перепада давления или расхода и давления в системах цен-трального теплоснабжения и промышленных установках.
Свойства:
- регулирование величины расхода, устанавливаемой дросселем на клапане;
- регулирование перепада давления или редуцированного давления, устанавливаемого задатчиком на приводе;
- пропорциональные регуляторы прямого действия, использующие энергию регулируемой среды и не требующие технического обслуживания
Варианты исполнения:
- Тип 46-7: плавная установка перепада давления или давления при помощи задатчика;
- Тип 47-5: постоянное заданное значение перепада давления;
- Тип 47-1: плавная установка перепада давления или давления при помощи задатчика;
- Тип 47-4: постоянное заданное значение перепада давления.
