Шиберные задвижки JAFAR Typ 2002 и 2111
JAFAR Typ 2002/2111

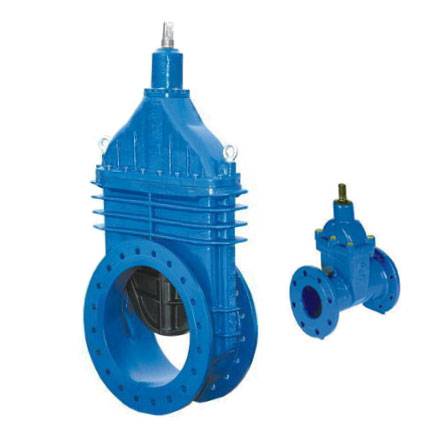

Задвижки клиновые с мягким уплотнением тип 2111 и 2002 применяются для перекрытия потока в водопроводных сетях, сетях передачи питьевой воды и других химически нейтральных жидкостей.
Установка Typ 2111 / 2002 возможна в любом положении. Шпиндель нержавеющий, с накатанной резьбой. Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением. Клин полностью вулканизирован с заменяемой гайкой. Все элементы защищены от коррозии.
Материалы:
- Корпус - EN-GJS-400-15, PN-EN 1563:2012
- Крышка - EN-GJS-400-15, PN-EN 1563:2012
- Клин - EPDM PN-ISO 1629: 2005
- Уплотнительная пробка - PN-EN 1982:2010
- Винт ухо - PN-EN ISO 4017: 2004
- Гайка шпинделя - PN-EN 1982:2010индель - PN-EN 10088-1:2007
- Уплотнение крышки - PN-ISO 1629: 2005
- Уплотнительное кольцо - PN-ISO 1629: 2005
- Болт - PN-EN ISO 4762: 2006
- Заглушка болта - Parafina
Стандартное исполнение:
PN, 70 °C, EPDM, эпоксидная краска RAL5005 250 мкм, без штурвала.
Технические характеристики Typ 2002 / 2111
| DN | Шир. 14 | Шир. 15 | H | d | D | K PN16 (PN10) | I PN16 (PN10) | C | f | n PN16 (PN10) | S | Вес | Вес | Байпас |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [mm] | - | [mm] | 2111 [kg] | 2002 [kg] | DN | |||||||||
| 32 | 130 | 140 | 145 | 88 | 140 | 100 | 19 | 18 | 3 | 4 | 12 | 5 | 6 | |
| 40 | 140 | 240 | 220 | 88 | 150 | 110 | 19 | 18 | 3 | 4 | 14 | 9 | 10 | |
| 50 | 150 | 250 | 230 | 102 | 165 | 125 | 19 | 20 | 3 | 4 | 14 | 10 | 11 | |
| 65 | 170 | 270 | 265 | 122 | 185 | 145 | 19 | 20 | 3 | 4 | 17 | 14 | 16 | |
| 80 | 180 | 280 | 290 | 138 | 200 | 160 | 19 | 22 | 3 | 8 | 17 | 15 | 17 | |
| 100 | 190 | 300 | 325 | 158 | 220 | 180 | 19 | 24 | 3 | 8 | 19 | 21 | 23 | |
| 125 | 200 | 325 | 365 | 188 | 250 | 210 | 19 | 22 | 3 | 8 | 19 | 31 | 39 | |
| 150 | 210 | 350 | 457 | 212 | 285 | 240 | 23 | 26 | 3 | 8 | 19 | 41 | 48 | |
| 200 | 230 | 400 | 534 | 268 | 340 | 295 | 23 | 22 | 3 | 12 (8) | 24 | 62 | 77 | |
| 250 | 250 | 450 | 633 | 320 | 405 | 355 (350) | 28 (23) | 32 | 3 | 12 | 27 | 94 | 106 | |
| 300 | 270 | 500 | 708 | 378 | 460 | 410 (400) | 28 (23) | 32 | 4 | 12 | 27 | 122 | 148 | |
| 350 | 290 | 550 | 790 | 429 | 520 | 470 (460) | 31 (28) | 32 | 4 | 16 | 27 | 216 | 254 | |
| 400 | 310 | 600 | 1020 | 480 | 580 | 525 (515) | 31 (28) | 32 | 4 | 16 | 32 | 315 | 350 | 40/50** |
| 450 | 330 | - | 1090 | 548 | 640 | 585 (565) | 31 (28) | 32 | 4 | 20 | 32 | 365 | - | 40/50** |
| 500 | 350 | 700 | 1220 | 582 | 715 | 650 (620) | 34 (28) | 34 | 4 | 20 | 36 | 475 | 578 | 50/80** |
| 600 | 390 | 800 | 1390 | 720 | 840 | 770 (725) | 37 (31) | 36 | 4 | 20 | 36 | 665 | 670 | 50/80** |
| 600* | 430 | 900 | 1390 | 800 | 910/895 | 840 | 37 (31) | 33 | 5 | 24 | 36 | 695 | 720 | 50/80** |
