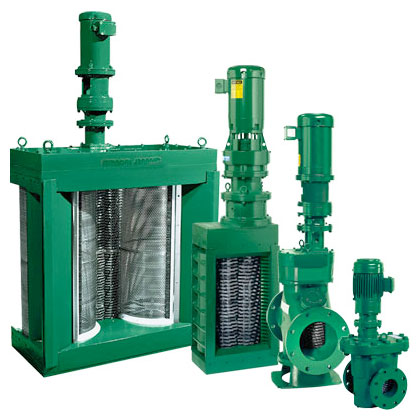

Канализационные дробилки Monster предназначены для защиты насосного и очистного оборудования систем водоотведения от твердых частиц в канализационных стоках, включая бытовой и строительный мусор, резину, пластик, текстиль и тд. Monster применяется в сливных станциях, канализационных насосных станциях, очистных сооружениях и на других объектах с высоким уровнем твердых и сложно разрушаемых включениях.
Конструкция и особенности
По конструкции измельчитель Monster представляет цельный корпус (фланцевая установка с подключением трубопровода типа ин-лайн) с двумя приводными валами измельчителями, которые дробят любой попадающий материал будь то одежда, изделия из пластика, дерева, камни и другой мусор. Данная конструкция имеет большую эффективность в сравнении с одноваловыми измельчителями и насосами с режущим рабочим колесом. Компактность Monster позволяет монтировать устройство на трубопроводах в помещениях с ограниченным пространством в каналах и колодцах.
К особенностям можно также отнести:
- Оптимизация измельчения путем автоматического измерения нагрузки и реверса.
- Возможность отделения органических отходов от неорганических. Органические остаются в сточных водах для дальнейшей очистки.
- Наличие боковых направляющих, которые позволят направить весь поток мусора в камеру дробления что позволит избежать накопления мусора и увеличит поток сточных вод.
- Различное исполнение рам с адаптацией под любой канал.
- Возможность специального исполнения с взрывозащищенном двигателем и контроллером.
Материалы:
- корпус - чугун с шаровидным графитом
- фрезы - закаленная легированная сталь
- валы - закаленная легированная сталь
- механические уплотнения - карбид вольфрама
Модельные ряды
Сегодня на поставку представлено множество серий для измельчения. С их рядом и характеристиками Вы можете ознакомиться ниже.
10K Series Muffin Monster
| Фланцевая модель | Расход* м³/ч | Диаметр трубы, мм | Потери давления, бар | Стандартные габариты, мм | Размеры фланцев, мм | Приблизительный вес, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A (IP55) | A (IP68) | B | C | D | E | |||||
| 10000-B100-DI | 62 | 100 | 0.03 | 1010 | 1160 | 158 | 406 | 180 | 19 (M16) | 137 |
| 10000-B150-DI | 125 | 150 | 0.09 | 1010 | 1160 | 184 | 483 | 240 | 23 (M20) | 147 |
* При содержании твердых частиц в пределах от 0 до 2%. Фланцевый измельчитель обычно устанавливают перед всасом насоса. Проконсультируйтесь с изготовителем по вопросам применения. Размеры привода представлены для 2,2 кВт и являются максимальными.
30K Series Muffin Monster
| Фланцевая модель | Расход* м³/ч | Диаметр трубы, мм | Потери давления, бар | Стандартные габариты, мм | Размеры фланцев, мм | Приблизительный вес, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A (IP55) | A (IP68) | B | C | D | E | F | G | |||||
| 30004T-B100 | 102 | 100 | 0.04 | 1425 | 1529 | 718 | 483 | 238 | 180 | 19 (M16) | 8 | 255 |
| 30004T-B150 | 159 | 150 | 0.08 | 1425 | 1529 | 718 | 534 | 264 | 240 | 23 (M20) | 8 | 254 |
| 30004T-B200 | 250 | 200 | 0.21 | 1425 | 1529 | 718 | 584 | 238 | 295 | 23(M20) | 8 | 258 |
| 30004T-B250 | 386 | 250 | 0.20 | 1717 | 1821 | 1010 | 686 | 313 | 355 | 28 (M24) | 12 | 358 |
| 30004T-B300 | 556 | 300 | 0.40 | 1717 | 1821 | 1010 | 787 | 337 | 410 | 28 (M24) | 12 | 367 |
Фланцевый измельчитель обычно устанавливают перед всасом насоса. Проконсультируйтесь с изготовителем по вопросам применения. Размеры привода представлены для 4,0 кВт и являются максимальными.
40K Series Muffin Monster
| Фланцевая модель | Расход* м³/ч | Диаметр трубы, мм | Потери давления, бар | Стандартные габариты, мм | Размеры фланцев, мм | Приблизительный вес, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A (IP55) | A (IP68) | B | C | E | F | G | |||||
| 40002-18B300 | 612 | 300 | 0.24 | 1704 | 1848 | 895 | 768 | 410 | 28 (M24) | 12 | 690 |
| 40002-24B300 | 727 | 300 | 0.08 | 1882 | 2027 | 895 | 946 | 410 | 28 (M24) | 12 | 805 |
| 40002-24B400 | 999 | 400 | 0.15 | 1882 | 2027 | 1099 | 946 | 525 | 31 (M27) | 16 | 860 |
| 40002-24B450 | 1249 | 450 | 0.23 | 1882 | 2027 | 1200 | 946 | 585 | 28 (M24) | 20 | 950 |
| 40002-32B500 | 1558 | 500 | 0.29 | 2080 | 2117 | 1301 | 1114 | 650 | 32 (M30) | 20 | 1184 |
Фланцевый измельчитель обычно устанавливают перед всасом насоса. Проконсультируйтесь с изготовителем по вопросам применения. Размеры привода представлены для 7,5 кВт и являются максимальными.
