Многофункциональные гидрострелки Meibes 135-2800 кВт

Многофункциональные гидрострелки Meibes 135-2800 кВт

  • 28 декабря 2015 13:18:19
  • Отзывов: 0
  • Просмотров: 1152
  • 0

Гидравлические стрелки (разделители) применяется в водяных системах отопления или холодоснабжения для гидравлического разделения контура потребителя и контура котла. Может поставляться отдельно, так и в составе распределительных систем Meibes с расходом теплоносителя - Qmax= 100 м3/ч. Могут применятся для монтажа с напольными распределителями Майбес. Выполнение соединений под муфту Victaulic, диапазоны рабочего давления 6 бар и 10 бар по выбору.

Гидрострелка meibes

Комплект поставки:

  • Автоматический воздухоотводчик с отсечным краном, кран для слива шлама
  • Регулируемая по высоте опора.
  • Кран для удаления шлама из системы
  • Четыре заглушенные гильзы в донной части для установки магнитных уловителей (опция).
  • Блочная негорючая термоизоляция.



Гидрострелки Meibes 135-2800 кВт
Технические характеристики
Максимальная температура 110 °C
Класс давления PN 6 или PN 10
Модель до 2.8МВт
Расход от 6 до 100 м3/час
Подключение потребителей соединения под муфту Victaulic
Подключение источник
Межосевое расстояние, к потребителям 225 мм - от 6 до 12 м3/час
340 мм - 30 м3/час
450 мм от 50 до 100 м3/час
Габаритные размеры в зависимости от модификации
Монтаж напольный
Расположение вертикально
Рабочая среда вода/пропиленгликоль до 40%



Комплекты соединений, переходников, фланцев - поставляются по запросу. По запросу возможна поставка гидрострелок без разделительной функции.

С помощью гидравлической стрелки большой мощности представляется возможность удаления растворённых пузырьков газов и шлама из системы, при этом функции назначения остаются неизменны, гидравлическое разделение контуров подачи теплоносителя (котла) и потребителя. Расчетные параметры устройства- давление 6 бар и 10 бар и максимальная температура теплоносителя 110 °С.

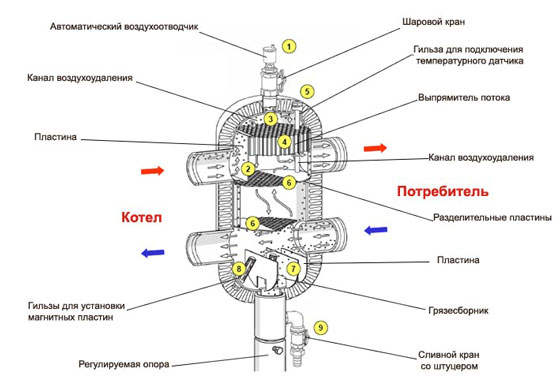

Схема гидрострелки meibes

Варианты исполнения:

  • HZW …/6 - робочее давление 6 бар с функцией гидравлической стрелки;
  • HZW …/10 - робочее давление 10 бар с функцией гидравлической стрелки;
  • HZW0 …/6 - робочее давление 6 бар без функции гидравлической стрелки;
  • HZW0 …/10 - робочее давление 10 бар без функции гидравлической стрелки
