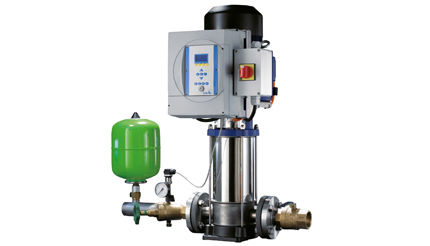

Насосные установки KSB Hya-Solo

KSB Hya-Solo


    Насосные установки KSB серии Hya-Solo применяются на промышленных производствах, как мелкого, так и крупного масштаба, для хозяйственного водоснабжения промышленных объектов и сельского хозяйства, где агрегаты данной серии могут быть использованы в составе дождевальных установок, а также водоснабжения офисных зданий или жилых объектов.


Конструкция и особенности

    Серии Hya-Solo – это агрегаты нового типа с эффективным использованием энергии в сочетании с адаптивным подходом к потребностям обслуживаемого объекта. Hya-Solo представляют собой автоматические установки компактной конструкции, включающие в себя один насос и емкость объемом 8л. Приводятся в действие автоматически, посредством частотного преобразователя способны поддерживать постоянное давление при низком расходе. Перекачивают питьевую или техническую воду, основным требованием к ней является отсутствие абразивных, агрессивных и твердых частиц.

    Вся насосная серия выполнена из нержавеющей стали, с обвязкой из латунного литья или хромистой стали, в зависимости от модели. Для уплотнения использован фторкаучук. В конструкции имеется защита от «сухого хода», что предохраняет насос от перегорания.

    В серию входят такие модели:

  • Hya-Solo Е;
  • Hya-Solo DV;
  • Hya-Solo D.


Технические характеристики

    Параметры согласно максимальной конфигурации:

  • Расход - до 65 м3\час;
  • Напор - до 150 м;
  • Температура - до + 70 °С.

Защита от сухого хода
Номер детали Наименование детали Е-номер Идент. номер     [Вес, кг]
81-45 Защита от сухого хода: поплавковое реле с грузом, PG-резьб. соединением и KTW-сертификатом
Другая длина по запросу
5 м   19071650     1
10 м   19070395     5,5
20 м   19071651     1,8
81-45 Защита от сухого хода: поплавковое реле с KTW-Сертификатом
Объем поставки: поплавковое реле с соединительным кабелем
5 м   11037630   L 1,1
10 м   11037631   L 1,5
20 м   11037632   L 2
81-45 Защита от сухого хода: поплавковое реле47)
Объем поставки: поплавковое реле с соединительным кабелем
5 м   11037743   L 0,8
10 м   11037744   L 1,3
20 м   11037746   L 2,4
59-11 Груз для регулирования уровня в поплавковом реле (груз с крепежными деталями)   18040615   L 1,2
  Защита от сухого хода: комплект электродов с обр. данных48)
(Перед монтажом проверить наличие достаточного места в шкафу).
Реле   01069615     0,3
Зонд   00533947     0,3
Реле + зонд E420
693 Защита от сухого хода47)56), (давление на входе > 0,5 бар) через трансмиттер давления Movitec 2B + 4B E095 18041170     1,2
Movitec 6B E095 18040935     1,8
Movitec 10B E095 18041171     1,6
Movitec 15B E095 18041172     2
Movitec 32 E095 18040937     2,5
Movitec 45 E095 18040938     3
Movitec 65 и 90В E095 18040939     3,6
82-16 Защита от сухого хода для Hya-Solo D
(Датчик потока)
E201       5
Защита от сухого хода
Номер детали Наименование детали Идент. номер   [Вес, кг]
82-5 Адаптер 1" - 2" для присоединения Hya-Solo 01056171   0,5
82-5 Адаптер 114" - 2" для присоединения Hya-Solo 01056161   0,7
82-5 Адаптер 1" - 212" для присоединения Hya-Solo<.td> 40982361 L 1,3
82-5 Адаптер 212" Victaulic-муфта DN 65 11036866   0,4
Редуктор
Номер детали Типоразмер Марка Honeywell Давление на входе, макс., бар Давление на выходе Идент. номер     [Вес, кг]
69-7 R 1 D06 F...A 25 бар 1,5 - 6 бар 01057183     1,4
69-7 R 1 D06 FN...B 25 бар 0,5 - 2 бар 01057184     2,4
69-7 R 114 D06 F...A 25 бар 1,5 - 6 бар 01057185   L 2
69-7 R 114 D06 FN...B 25 бар 0,5 - 2 бар 01057186     2,8
69-7 R 2 D06 F...A 25 бар 1,5 - 6 бар 00522969   L 4,5
69-7 R 2 D06 FN...B 25 бар 0,5 - 2 бар 00522960     5,6
69-7 DN 65 D15 16 бар 1,5 - 6 бар 00522957   L 28,2
69-7 DN 65 D15N 16 бар 0,2 - 2 бар 00522959     37
69-7 DN 80 D15 16 бар 1,5 - 6 бар 00522958     41,5
69-7 DN 80 D15N 16 бар 0,2 - 2 бар 00522956     54
69-7 DN 100 D15 16 бар 1,5 - 6 бар 00119996     67
69-7 DN 100 D15N 16 бар 0,2 - 2 бар 00119997     87,5
69-7 DN 150 D15 16 бар 1,5 - 6 бар 00198244     150
69-7 DN 150 D15N 16 бар 0,2 - 2 бар 00198247     196
69-7 DN 200 D15 16 бар 1,5 - 6 бар 00198245     408
69-7 DN 200
Фланцы просверлены
по PN16, DIN 2533
D15N 16 бар 0,2 - 2 бар 00198248     580
DN 65
Трубные компенсаторы PN 16
Номер детали Типоразмер Материал Идент. номер   [Вес, кг]
71-8 DN 40 Резина St-TZN 01125068   4,8
71-8 DN 50 Резина St-TZN 01057406 L 8
71-8 Резина St-TZN 01057407 L 8
71-8 DN 80 Резина St-TZN 01049847 L 5,5
71-8 DN 100 Резина St-TZN 01049848 L 6,6
71-8 DN 150 Резина St-TZN 01049850 L 11,4
71-8 DN 200 Резина St-TZN 11037185   10
  Резьбовой фланец R 1½ (внутр. резьба) с винтами и шайбами для трубного компенсатора DN 40, тип 49 и 50 М-л St-TZN 18040968   5
М-л 1.4541 18040969   5
  Резьбовой фланец R 2 (внутр. резьба) с винтами и шайбами для трубного компенсатора DN 50, тип 50 М-л St-TZN 18040647 L 5
  Резьбовой фланец R 2 (внутр. резьба) с винтами и шайбами для трубного компенсатора DN 50, тип 49 М-л 1.4541 18040646 L 5
  Резьбовой фланец R 2½ (внутр. резьба) с винтами и шайбами для трубного компенсатора DN 65, тип 50 и 49 М-л St-TZN 18040649 L 6
М-л 1.4541 18040648 L 7
  Резьбовой фланец R 3 (внутр. резьба) с винтами и шайбами для трубного компенсатора DN 80, тип 50 и 49 М-л St-TZN 18040970 L 7
М-л 1.4541 18040971 L 7
Трубные компенсаторы PN 16
Номер детали Общий объем [л] Полезный объем [л] Присоединение на входе Присоединение на выходе Идент. номер   [Вес, кг]
591.01 300 150 R 1 DN 50 01136287 L 30
591.01 600 300 R 12 DN 50 01136288 L 40
591.01 750 500 R 12 DN 50 01136289 L 50
591.01 1500 800 2 x R 2 DN 80 01136290 L 150
591.01 1800 1000 2 x R 2 DN 80 01136291 L 170
591.01 2700 1500 2 x R 2 100 01136292   250
591.01 3200 2000 2 x R 2 125 01136293   330
591.01 2700 1500 DN 80 DN 100 01136294   250
591.01 3200 2000 DN 100 DN 125 01136295   330
Трубные компенсаторы PN 16
Номер детали Общий объем [л] Полезный объем [л] Присоединение на входе Присоединение на выходе Идент. номер [Вес, кг]
591.01 300 150 R 1 DN 50 01141899 30
591.01 600 300 R 12 DN 50 01141900 47
591.01 750 500 R 12 DN 50 01141901 50
591.01 850 600 R 12 DN 50 01374941 56
591.01 1500 800 2 x R 2 DN 80 01371575 157
591.01 1800 1000 2 x R 2 DN 80 01371576 170
591.01 2700 1500 2 x R 2 DN 100 01371657 250
591.01 3200 2000 2 x R 2 DN 125 01371658 330
591.01 2700 1500 DN 80 DN 100 01371659 250
591.01 3200 2000 DN 100 DN 125 01371660 330
Входной резервуар с принадлежностями
Номер детали Наименование детали Присоединение Идент. номер [Вес, кг]
81-42 и 741 Поплавковый входной клапан в сборе для полиэтиленового входного резервуара R 1 19070392 1,5
R 112 19070393 2,5
R 2 19070394 3,2
Поплавковый входной клапан в сборе для полиэтиленового входногорезервуара
Исполнение для опресненной воды
R 1 19072300 2,5
R 112 19072301 2,5
R 2 19072302 3,2
741 Мембранный клапан на входе в сборе DN 80 19071381 30
DN 100 19071382 40
81-42 Запорный клапан BOA-Compact EKB DVGW DN 80 19071383 18
DN 100 19071384 21
70-3 Система промывки для приемного комплекта состоит из электромагн. клапана и цифров. таймера с соед. кабелем прибл. 2, 5 м и ударопрочной вилкой (не подходит для полностью опресненной воды)
Электромагнитный клапан 12" (kv = 3,6 м3/ч) 19074174 1,5
Электромагнитный клапан 1" (kv = 11 м3/ч) 19074175 2
Электромагнитный клапан 112" (kv = 30 м3/ч) 19074176 2,5
Мембранный напорный резервуар - сталь
Номер детали Наименование детали Тип49) Ном. объем Полезный объем макс. Присоединение Идент. номер   [Вес, кг]
591 Мембранный напорный резервуар50)
Двойное присоединение
PN 10
80 60 DN 50 01064950 L 33
200 150 DN 50 01065001 L 56
300 225 DN 50 01065002 L 61
500 350 DN 50 01065003 L 91
600 340 DN 50 01056394 L 258
800 450 DN 50 00198687   270
1000 450 DN 50 00198688   345
1001 750 DN 65 01054867   420
591 Мембранный напорный резервуар50)
Двойное присоединение
PN 16
80 60 DN 50 00198689   70
200 150 DN 50 00198690   116
300 225 DN 50 00198691   110
400 300 DN 50 00198692   180
600 340 DN 50 01056395   298
800 450 DN 50 00198693   270
1000 450 DN 50 00198694   345
1001 750 DN 65 01054868   345
  Комплект принадлежностей DN 50 Глухой фланец для моноисполнения 01054865   1
  Комплект принадлежностей DN 65 Глухой фланец для моноисполнения 01054866   1
  Детектор разрыва мембраны 01147508   1
Электропринадлежности/Дополнительное оснащение
Номер детали Наименование детали Е-номер Идент.номер     [Вес, кг]
79-9 Таймер для ежедневного
функционального пуска51)
Hya-Solo D E040 18040617     0,8
79-9 Цифровой таймер для недельного программирования51) Hya-Solo D E050 18040618     0,8
79-8 Температурный контроль для перекачивания среды в проточной части каждого насоса E360 19071510   L 0,8
  Амперметр каждого насоса
Вольтметр каждой установки (только в комплекте)51)
E340     O 0,1
E341     O 0,2
  Счетчик рабочих часов каждого насоса51) FWZ 36 E330     O 0,1
  Беспотенциальные индивидуальные сигналы на размыкающих клеммах51)
для Hya-Solo D Положение сетевого выключателя E051     O
  Освещение шкафа управления с разъемом 230 В51) применяется только начиная с размеров шкафа управления 1000 x 600 x 250 E059
  Обогрев шкафа управления для особых климатических условий51)
(высокая влажность воздуха), 20 Вт
E039       0,3
  Реле контроля фаз электропитания51) с проверкой направления вращения и предохранителем выпадения фазы E320
  Защита от превышения напряжения электропитания51) E060
  Автономная установка шкафа управления (настенный монтаж)51) с переходной клеммной коробкой и кабелем 5 м для насосов и датчиков E061
  Модуль дистанционной сигнализации с CD51) для сообщения о неисправностях посредством аналоговой телефонной сети до 4 сообщений по факсу, SMS, E-Mail вкл. аккумуляторную буферизацию E043
  Соединение для сетей Profibus (только Hya-Solo DV) E840
  Переходное устройство Profibus для соединения PumpDrive с сетями Profibus через линию межсистемной связи IP66 без выходного сопротивления (Hya-Solo DV)   01150961     0
  Переходное устройство Profibus для соединения PumpDrive с сетями Profibus через линию межсистемной связи с выходным сопротивлением (Hya-Solo DV)   01150962     0
  Подключение резервного источника питания к 2-й соединительной клемме51) внешнее переключение E058
