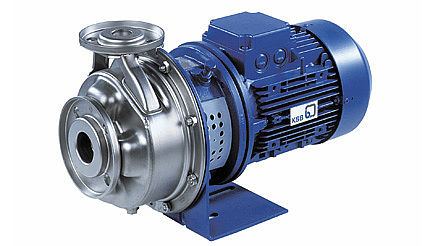

Моноблочный насос KSB Etachrom BC

KSB Etachrome BC

    Насосы KSB серии Etachrom BC PumpDrive применяются для водоснабжения, орошения, водоотвода, кондиционирования, в системах отопления и других хозяйственных задач.


Конструкция и особенности

    Насос модели Etachrom BC - горизонтальный одноступенчатый моноблочный со спиральным корпусом, производится немецкой фирмой KSB. Область применения очень широка: орошение, отопление, кондиционирование воздуха, пожаротушение, перекачивание воды – холодной, горячей, питьевой, масел, детергентов. Корпус и крышка насоса имеет сменные щелевые кольца. Двигатель и насос соединяются между собой фланцами в единый моноблочный прибор. Вал насоса жестко соединен с двигателем. Все агрегаты тщательно изготовлены и подвержены контролю качества на каждой стадии производства. Насос компании KSB марки Etachrom BC сконструирован по последнему слову техники.

    На заводской табличке прикрепленной к насосу указаны размер агрегата, важные технические характеристики, заводской номер, которые необходимо указывать в случае замены оборудования или если необходимо будет заказывать запасные части. KSB Etachrom BC закрепляется на трубопроводе при помощи фланцевого соединения в любом положении. Монтируется он непосредственно на трубопровод или на фундамент, в этом случае необходимо выровнять насос по напорному патрубку. Во время работы крышка и корпус агрегата нагреваются до температуры перекачиваемой им жидкости, изолировать их нельзя, поскольку охлаждение происходит естественным путем.

    Детали агрегата соприкасающиеся с перекачиваемой жидкостью выполнены из высококачественной коррозионностойкой стали. Благодаря применению в конструкции сменных щелевых колец он удобен в обслуживании и надежный, проточная часть насоса оптимизирована, имеет высокий КПД, например, рабочее колес экономит около 10% энергии. Детали агрегата рассчитаны на работу при давлении до 12 бар, двигатель имеет встроенный датчик температуры, есть возможность автоматизации. KSB Etachrom BC долговечный прибор не требующий обслуживания во время эксплуатации.


    KSB Etachrom BC PumpDrive

  • Насос: нержавеющая сталь 1.4571
  • Торцовое уплотнение: С 5 (Q1Q1M1GG)
  • Торцовое уплотнение: С 10 (Q1Q1X4GG)
  • Торцовое уплотнение: C 11 (BQ1EGG)


Технические характеристики

    Параметры согласно максимальной конфигурации:

  • Расход - до  250 м3/ч;
  • Напор - до 108 м;
  • Рабочее давление - до 12 бар;
  • Рабочая температура до +110 ºС.


Модельный ряд KSB Etachrom BC



Исполнения C 5, C 10, C 11, 2900 об/мин
Типоразмер
Частота вращения [об/мин] Ном. мощн. двиг. кВт [Вес, кг] Идент. номер С 5 Идент. номер С 10 Идент. номер С 11
25-125.1/072 IE2 2900 0,75 27 48874628 48874506 48874567
25-125.1/112 IE2 2900 1,10 28 48874629 48874507 48874568
25-125.1/152 IE2 2900 1,50 27 48874631 48893250 48893264
25-125.1/222 IE2 2900 2,20 32 48874633 48874511 48874572
25-125.1/302 IE2 2900 3,00 37
48891594 48874604
25-125.1/402 IE2 2900 4,00 46


25-125/072 IE2 2900 0,75 28 48874637 48874515 48874576
25-125/112 IE2 2900 1,10 29 48874638 48874516 48874577
25-125/152 IE2 2900 1,50 27 48874640 48893251 48893265
25-125/222 IE2 2900 2,20 30 48874643 48893252 48893266
25-125/302 IE2 2900 3,00 39,5 48874645 48874523 48874584
25-125/402 IE2 2900 4,00 41
48891596 48891606
25-160/152 IE2 2900 1,50 35,5 48874649 48874527 48874588
25-160/222 IE2 2900 2,20 34 48874651 48893253 48893267
25-160/302 IE2 2900 3,00 43 48874655 48893254 48893268
25-160/402 IE2 2900 4,00 47 48874657 48893255 48893269
25-160/552 IE2 2900 5,50 62
48891597 48891607
25-160/752 IE2 2900 7,50 69
48891598 48891608
25-200/302 IE2 2900 3,00 47,5 48874665 48874543 48891604
25-200/402 IE2 2900 4,00 46 48874666 48893258 48893272
25-200/552 IE2 2900 5,50 64 48874668 48893259 48893273
25-200/752 IE2 2900 7,50 78,5 48874670 48874548 48874609
25-200/1102 IE2 2900 11,00 97
48891599 48891609
25-200/1502 IE2 2900 15,00 110


25-250/552 IE2 2900 5,50 93 48874678 48874556 48874617
25-250/752 IE2 2900 7,50 85 48874680 48893262 48893276
25-250/1102 IE2 2900 11,00 112 48874683 48893263 48893277
25-250/1502 IE2 2900 15,00 165 48874685 48874563 48874624
32-125.1/072 IE2 2900 0,75 27 48863572 48863392 48863482
32-125.1/112 IE2 2900 1,10 23 48863573 48893120 48893145
32-125.1/152 IE2 2900 1,50 27 48863574 48893121 48893146
32-125.1/222 IE2 2900 2,20 30
48891601 48891611
32-125.1/302 IE2 2900 3,00 37
48891602 48891612
32-125.1/402 IE2 2900 4,00 46


32-125/112 IE2 2900 1,10 25


32-125/152 IE2 2900 1,50 27 48863581 48893122 48893147
32-125/222 IE2 2900 2,20 30 48863583 48893123 48893148
32-125/302 IE2 2900 3,00 39,5 48863585 48863405 48863495
32-125/402 IE2 2900 4,00 41
48891615 48891624
32-160/222 IE2 2900 2,20 38,5 48869811 48869767 48869789
32-160/302 IE2 2900 3,00 43 48863592 48893125 48893150
32-160/402 IE2 2900 4,00 47 48863593 48893126 48893151
32-160/552 IE2 2900 5,50 73,5 48863595 48863415 48863505
32-160/752 IE2 2900 7,50 69
48891616 48891625
32-160/1102 IE2 2900 11,00 98


32-200/302 IE2 2900 3,00 47,5 48869813 48869769 48869791
32-200/402 IE2 2900 4,00 51,5 48863602 48863422 48863512
32-200/552 IE2 2900 5,50 64 48863603 48893128 48893153
32-200/752 IE2 2900 7,50 71 48863606 48893129 48893154
32-200/1102 IE2 2900 11,00 131 48863608 48863428 48863518
32-200/1502 IE2 2900 15,00 108
48891618 48891627
32-250/552 IE2 2900 5,50 93 48872839 48872535 48872687
32-250/752 IE2 2900 7,50 85 48872840 48893179 48893216
32-250/1102 IE2 2900 11,00 112 48872842 48893180 48893217
32-250/1502 IE2 2900 15,00 123 48872845 48893181 48893218
32-250/1852 IE2 2900 18,50 188 48872847 48872543 48872695
40-125/152 IE2 2900 1,50 30,5 48869815 48869771 48869793
40-125/222 IE2 2900 2,20 30 48863614 48893130 48893155
40-125/302 IE2 2900 3,00 35 48863615 48893131 48893156
40-125/402 IE2 2900 4,00 41 48863616 48893132 48893157
40-160/302 IE2 2900 3,00 45,5 48869816 48869772 48869794
40-160/402 IE2 2900 4,00 49,5 48869817 48869773 48869795
40-160/552 IE2 2900 5,50 62 48863624 48893134 48893159
40-160/752 IE2 2900 7,50 69 48863626 48893135 48893160
40-160/1102 IE2 2900 11,00 129 48863628 48863448 48863538
40-160/1502 IE2 2900 15,00 106
48891619 48891628
40-200/552 IE2 2900 5,50 76,5 48869819 48869775 48869797
40-200/752 IE2 2900 7,50 72 48869820 48893171 48893174
40-200/1102 IE2 2900 11,00 97 48863635 48893137 48893162
40-200/1502 IE2 2900 15,00 108
48891620 48891629
40-200/1852 IE2 2900 18,50 125
48891621 48891630
40-250/752 IE2 2900 7,50 99 48872856 48872552 48872704
40-250/1102 IE2 2900 11,00 112 48872858 48893184 48893221
40-250/1502 IE2 2900 15,00 123 48872862 48893185 48893222
40-250/1852 IE2 2900 18,50 140 48872865 48893186 48893223
40-250/2202 IE2 2900 22,00 211 48872867 48872563 48872715
40-250/3002 IE2 2900 30,00 276
48891622 48891631
50-125/302 IE2 2900 3,00 46 48863643 48863463 48863553
50-125/402 IE2 2900 4,00 48 48863644 48893140 48893165
50-125/552 IE2 2900 5,50 63 48863645 48893141 48893166
50-125/752 IE2 2900 7,50 76,5 48863646 48863466 48863556
50-125/1102 IE2 2900 11,00 95
48891632 48891637
50-125/1502 IE2 2900 15,00 108


50-160/552 IE2 2900 5,50 74 48869822 48869778 48869800
50-160/752 IE2 2900 7,50 70 48869823 48893172 48893175
50-160/1102 IE2 2900 11,00 96 48863654 48893144 48893169
50-160/1502 IE2 2900 15,00 145 48863656 48863476 48863566
50-160/1852 IE2 2900 18,50 130
48891634 48891639
50-200/552 IE2 2900 5,50 79 48872878 48872574 48872726
50-200/752 IE2 2900 7,50 86 48872879 48872575 48872727
50-200/1102 IE2 2900 11,00 108 48872882 48893189 48893226
50-200/1502 IE2 2900 15,00 119 48872887 48893190 48893227
50-200/1852 IE2 2900 18,50 136 48872890 48893191 48893228
50-200/2202 IE2 2900 22,00 198 48872892 48872588 48872740
50-200/3002 IE2 2900 30,00 273
48891635 48891640
50-200/3702 IE2 2900 37,00 287


50-250/1502 IE2 2900 15,00 156 48872902 48872598 48872750
50-250/1852 IE2 2900 18,50 141 48872904 48893195 48893232
50-250/2202 IE2 2900 22,00 208 48872908 48893196 48893233
50-250/3002 IE2 2900 30,00 279 48872911 48893197 48893234
50-250/3702 IE2 2900 37,00 283 48872914 48872610 48872762
65-200/1102 IE2 2900 11,00 106 48872923 48872619 48872771
65-200/1502 IE2 2900 15,00 117 48872924 48872620 48872772
65-200/1852 IE2 2900 18,50 141 48872926 48893200 48893237
65-200/2202 IE2 2900 22,00 207 48872929 48893201 48893238
65-200/3002 IE2 2900 30,00 278 48872932 48893202 48893239
65-200/3702 IE2 2900 37,00 285 48872934 48872630 48872782
65-250/1502 IE2 2900 15,00 120 48872945 48872641 48872793
65-250/1852 IE2 2900 18,50 137 48872946 48872642 48872794
65-250/2202 IE2 2900 22,00 203 48872948 48872644 48872796
65-250/3002 IE2 2900 30,00 284 48872952 48893205 48893242
65-250/3702 IE2 2900 37,00 304 48872955 48893206 48893243
65-250/4502 IE2 2900 45,00 348 48872957 48872653 48872805
80-200/1502 IE2 2900 15,00 123 48872964 48872660 48872812
80-200/1852 IE2 2900 18,50 140 48872965 48872661 48872813
80-200/2202 IE2 2900 22,00 206 48872967 48872663 48872815
80-200/3002 IE2 2900 30,00 279 48872970 48893209 48893246
80-200/3702 IE2 2900 37,00 305 48872973 48893210 48893247
80-200/4502 IE2 2900 45,00 351 48872975 48872671 48872823
  • Торцовое уплотнение: С 5 (Q1Q1M1GG)
  • Торцовое уплотнение: С 10 (Q1Q1X4GG)
  • Торцовое уплотнение: C 11 (BQ1EGG)


Исполнения C 5, C 10, C 11, 1450 об/мин
Типоразмер
Частота вращения [об/мин] Ном. мощн. двиг. кВт [Вес, кг] Идент. номер С 5 Идент. номер С 10 Идент. номер С 11
25-125.1/054
1450 0,55 19 48874625 48874503 48874564
25-125/054
1450 0,55 20 48874634 48874512 48874573
25-160/054
1450 0,55 29 48874646 48874524 48874585
25-160/074 IE2 1450 0,75 27
48891642 48891656
25-160/114 IE2 1450 1,10 33


25-200/054
1450 0,55 28 48874658 48893256 48893270
25-200/074 IE2 1450 0,75 30 48874662 48893257 48893271
25-200/114 IE2 1450 1,10 34 48874664 48874542 48874603
25-200/154 IE2 1450 1,50 37
48891644 48891658
25-200/224 IE2 1450 2,20 44


25-250/074 IE2 1450 0,75 45 48874671 48874549 48874610
25-250/114 IE2 1450 1,10 47 48874673 48893260 48893274
25-250/154 IE2 1450 1,50 50 48874676 48893261 48893275
25-250/224 IE2 1450 2,20 58
48891646 48891660
25-250/304 IE2 1450 3,00 60
48891647 48891661
32-125.1/054
1450 0,55 19 48863569 48863389 48863479
32-125.1/074 IE2 1450 0,75 23
48891648 48891662
32-125/054
1450 0,55 20 48863578 48863398 48863488
32-125/074 IE2 1450 0,75 23
48891649 48891663
32-160/054
1450 0,55 26 48863589 48893124 48893149
32-160/074 IE2 1450 0,75 30 48863591 48863411 48863501
32-160/114 IE2 1450 1,10 30
48891650 48891664
32-200/054
1450 0,55 31 48869804 48869760 48869782
32-200/074 IE2 1450 0,75 30 48863599 48893127 48893152
32-200/114 IE2 1450 1,10 34 48863601 48863421 48863511
32-200/154 IE2 1450 1,50 37
48891651 48891665
32-200/224 IE2 1450 2,20 44


32-250/074 IE2 1450 0,75 45 48872831 48872527 48872679
32-250/114 IE2 1450 1,10 47 48872833 48893176 48893213
32-250/154 IE2 1450 1,50 50 48872836 48893177 48893214
32-250/224 IE2 1450 2,20 58 48872838 48893178 48893215
32-250/304 IE2 1450 3,00 60
48891653 48891667
32-250/404 IE2 1450 4,00 65
48891654 48891668
32-250/554 IE2 1450 5,50 76


40-125/054
1450 0,55 20,5 48863611 48863431 48863521
40-125/074 IE2 1450 0,75 23
48891670 48891686
40-125/114 IE2 1450 1,10 30


40-160/054
1450 0,55 26 48869806 48893170 48893173
40-160/074 IE2 1450 0,75 28 48863621 48893133 48893158
40-160/114 IE2 1450 1,10 32 48863623 48863443 48863533
40-160/154 IE2 1450 1,50 34
48891672 48891688
40-160/224 IE2 1450 2,20 45
48891673 48891689
40-200/074 IE2 1450 0,75 32,5 48869808 48869764 48869786
40-200/114 IE2 1450 1,10 34 48863632 48893136 48893161
40-200/154 IE2 1450 1,50 37,5 48863634 48863454 48863544
40-200/224 IE2 1450 2,20 43
48891674 48891690
40-200/304 IE2 1450 3,00 49


40-250/114 IE2 1450 1,10 47 48872848 48872544 48872696
40-250/154 IE2 1450 1,50 50 48872850 48893182 48893219
40-250/224 IE2 1450 2,20 54 48872853 48893183 48893220
40-250/304 IE2 1450 3,00 59 48872855 48872551 48872703
40-250/404 IE2 1450 4,00 65
48891676 48891692
40-250/554 IE2 1450 5,50 76


50-125/054
1450 0,55 27 48863638 48893138 48893163
50-125/074 IE2 1450 0,75 29 48863640 48893139 48893164
50-125/114 IE2 1450 1,10 32 48863642 48863462 48863552
50-125/154 IE2 1450 1,50 35
48891678 48891694
50-160/074 IE2 1450 0,75 30 48869810 48869766 48869788
50-160/114 IE2 1450 1,10 32 48863651 48893142 48893167
50-160/154 IE2 1450 1,50 35 48863653 48893143 48893168
50-160/224 IE2 1450 2,20 45
48891679 48891695
50-160/304 IE2 1450 3,00 48
48891680 48891696
50-200/074 IE2 1450 0,75 37 48872868 48872564 48872716
50-200/114 IE2 1450 1,10 39 48872869 48872565 48872717
50-200/154 IE2 1450 1,50 47 48872872 48893187 48893224
50-200/224 IE2 1450 2,20 55 48872875 48893188 48893225
50-200/304 IE2 1450 3,00 51 48872877 48872573 48872725
50-200/404 IE2 1450 4,00 62
48891681 48891697
50-200/554 IE2 1450 5,50 73


50-250/154 IE2 1450 1,50 41 48872893 48872589 48872741
50-250/224 IE2 1450 2,20 60 48872895 48893192 48893229
50-250/304 IE2 1450 3,00 62 48872899 48893193 48893230
50-250/404 IE2 1450 4,00 67 48872901 48893194 48893231
50-250/554 IE2 1450 5,50 76
48891683 48891699
50-250/754 IE2 1450 7,50 90
48891684 48891700
50-250/1104 IE2 1450 11,00 130


65-200/154 IE2 1450 1,50 49 48872915 48872611 48872763
65-200/224 IE2 1450 2,20 60 48872917 48893198 48893235
65-200/304 IE2 1450 3,00 62 48872920 48893199 48893236
65-200/404 IE2 1450 4,00 64 48872922 48872618 48872770
65-200/554 IE2 1450 5,50 76
48891702 48891709
65-200/754 IE2 1450 7,50 101


65-250/224 IE2 1450 2,20 60 48872935 48872631 48872783
65-250/304 IE2 1450 3,00 62 48872937 48872633 48872785
65-250/404 IE2 1450 4,00 73 48872939 48893203 48893240
65-250/554 IE2 1450 5,50 80 48872942 48893204 48893241
65-250/754 IE2 1450 7,50 91 48872944 48872640 48872792
65-250/1104 IE2 1450 11,00 120
48891704 48891711
80-200/224 IE2 1450 2,20 63 48872958 48872654 48872806
80-200/304 IE2 1450 3,00 70 48872959 48893207 48893244
80-200/404 IE2 1450 4,00 70 48872961 48893208 48893245
80-200/554 IE2 1450 5,50 80 48872963 48872659 48872811
80-200/754 IE2 1450 7,50 96
48891705 48891712
80-200/1104 IE2 1450 11,00 130


80-250/304 IE2 1450 3,00 66 48872976 48872672 48872824
80-250/404 IE2 1450 4,00 71 48872977 48872673 48872825
80-250/554 IE2 1450 5,50 84 48872978 48893211 48893248
80-250/754 IE2 1450 7,50 98 48872980 48893212 48893249
80-250/1104 IE2 1450 11,00 116 48872982 48872678 48872830
80-250/1504 IE2 1450 15,00 140
48891707 48891714
80-250/1854 IE2 1450 18,50 208


← KSB Etachrom BC PumpDrive  |  KSB Etabloc SYT →

Метки: насос, KSB, BC, Etachrom
