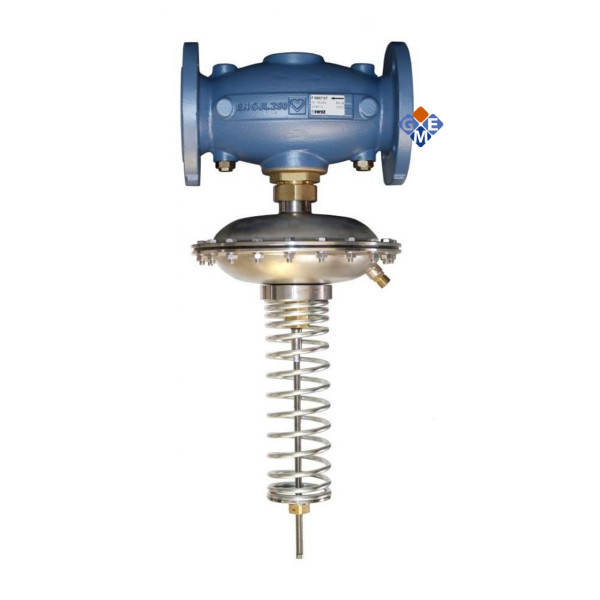

HERZ Регулятор перепада давления F400707 – пропорциональный регулятор прямого действия (работает без дополнительной энергии), поддерживающий на заданном уровне перепад давления на гидравлическом сопротивлении (например, регулировочном клапане или расходомерной шайбе) или участке системы (например, стояке или приборной ветке). Необходимое значение перепада давления настраивают бесступенчато в диапазоне от 10–150 кПа. Необходимое значение настройки определяют по расчетным параметрам расхода и необходимому перепаду давления с помощью диаграммы. Заводская настройка регулятора – минимальное значение диапазона. Необходимое значение настройки устанавливают с помощью специального ключа (1400602) или вручную. В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к клапану спутника, который устанавливают на подающем трубопроводе.

Особенности:

• Диаметр: 25…150 мм.
• Максимальная рабочая температура: DN 25 – 130 °С; от DN 80 – 110 °С.
• Диапазон настройки: от 10 до 150 кПа; с возможностью перекрытия потока посредством ключа SW 4;
• Фланцы – согласно EN 1092-2, PN 16;
• В комплекте импульсная трубка длиной 1000 мм с переходником G ⅛” x G ¼”.

Материалы:

• Корпус: материал корпуса – серый чугун GJL 250 в соответствии с EN 1561.
• Внутренние части: шпиндель – нержавеющая сталь 14301.
• Мембранный блок: мембрана и О-ring: EPDM;
• Пружина: нержавеющая сталь;
• Габаритные размеры – согласно EN 558-1, серия 1.

№ продукта: F400707
