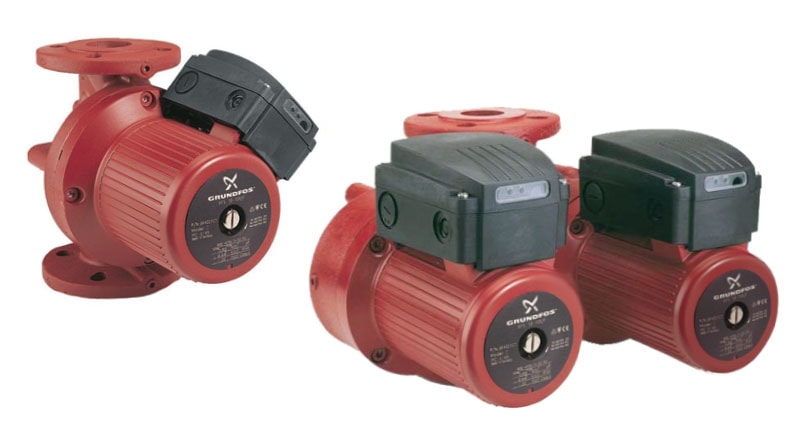

Циркуляционные насосы Grundfos UPS, UPSD серии 200
Насосы Grundfos UPS и UPSD серии 200 сконструированы специально для циркулирования, перекачивания рабочих жидкостей в системах отопления, горячего водоснабжения. Применяются в системах коммерческих зданий.
Конструктивные особенности
Насосы UPS и UPSD серии 200 сконструированны с мокрым ротором и с защищенным статором, т.е. электродвигатель и насос объединены в единый узел без торцевого уплотнения вала, в такой конструкции для герметизации ротора используют две уплотнительные прокладки. Подшипники и детали насоса смазываются перекачиваемой жидкостью. В ходе разработки насосов UPS особое внимание уделялось применению наиболее экологических материалов. Во избежание появления кавитации следует поддерживать минимальное давление во всасывающем патрубке.
К особенностям стоит также отнести:
- Три ступени частоты вращения электродвигателя.
- Керамические радиальные подшипники.
- Графитовый упорный подшипник.
- Уплотнительная прокладка ротора, плита подшипника и защитный экран ротора из нержавеющей стали.
- Корпус статора из алюминиевого сплава.
- Исполнение из бронзы или чугуна.
- Статор со встроенным тепловым реле.
Сдвоенные насосы UPSD оснащены релейными модулями в обеих клеммных коробках, соединенных между собой с помощью 4-жильного кабеля. В сдвоенных насосах выход сигнала релейного модуля может использоваться не только для сигнализации, но и для регулирования режима работы насосов 1 и 2.
Насосы могут работать в одном из трех режимов:
- Посменный эксплуатационный режим (заводская установка). Оба насоса попеременно выполняют функции рабочего или резервного насоса. Переключение осуществляется через 24 часа или при неисправности одного из работающих насосов. Во время переключения оба насоса будут некоторое время работать вместе, чтобы снизить шум при переключении.
- Резервный режим. Один из насосов постоянно выполняет функции рабочего, а другой – резервного. В случае выхода рабочего насоса из строя по сигналу происходит переключение на резервный насос. Можно изменить очередность, чтобы резервный насос функционировал в режиме рабочего.
- Одиночный режим. Насосы работают независимо друг от друга как два автономных насоса.
Перекачиваемая среда
Насосы этих серий предназначены для перекачивания чистых, неагрессивных и взрывобезопасных жидкостий, которые не содержат твердых, длинноволокнистых включений или минеральных масел. Для перекачивания воды с высокой степенью жесткости Grundfos рекомендует применять насосы серии ТР с сухим ротором. Циркулирующая жидкость должна соответствовать требованиям стандартов по качеству воды в отопительных системах. Не допускается использование данных насосов для перекачивания горючих жидкостей, например, дизельного топлива или бензина.
При использовании насоса с чугунным корпусом, а также в зависимости от области применения насоса, максимальная температура жидкости может быть ограничена местными нормами и правилами.
Технические характеристики
- расход - до 69 м3/час;
- напор - до 18 м;
- максимально раб. давление - 10 бар;
- температура жидкости от -10 до 120 °С.
- расход - до 69 м3/час;
- напор - до 14 м;
- максимально раб. давление - 10 бар;
- температура жидкости от -10 до 120 °С.
Ознакомиться с детальной документацией
Модельный ряд насосов Grundfos UPS, UPSD
Тип продукта | Размер фланцев | Исполнение фланцев | 1x230 В № продукта | Исполнение фланцев | 3x400 В № продукта |
---|---|---|---|---|---|
Grundfos UPS 32-30 F | DN 32 | PN 06/10 | 96401733 | PN 06/10 | 96401735 |
Grundfos UPS 32-60 F | 96401771 | 96401777 | |||
Grundfos UPS 32-120 F | 96401837 | 96401839 | |||
Grundfos UPS 40-30 F | DN 40 | PN 06/10 | 96401870 | PN 06/10 | 96401872 |
Grundfos UPS 40-60/4 F | 96401897 | 96401899 | |||
Grundfos UPS 40-60/2 F | 96401915 | 96401917 | |||
Grundfos UPS 40-120 F | 96401942 | 96401944 | |||
Grundfos UPS 40-180 F | 96401977 | 96401979 | |||
Grundfos UPS 40-185 F | 96430299 | 96430296 | |||
Grundfos UPS 50-30 F | DN 50 | PN 06/10 | 96402004 | PN 06/10 | 96402006 |
Grundfos UPS 50-60/4 F | 96402035 | 96402037 | |||
Grundfos UPS 50-60/2 F | 96402053 | 96402055 | |||
Grundfos UPS 50-120 F | 96402101 | 96402103 | |||
Grundfos UPS 50-180 F | 96402134 | 96402136 | |||
Grundfos UPS 50-185 F | 96430300 | 96430297 | |||
Grundfos UPS 65-30 F | DN 65 | PN 06/10 | 96402177 | PN 06/10 | 96402181 |
Grundfos UPS 65-60/4 F | 96402227 | 96402229 | |||
Grundfos UPS 65-60/2 F | 96402258 | 96402260 | |||
Grundfos UPS 65-120 F | 96402278 | 96402280 | |||
Grundfos UPS 65-180 F | - | 96402316 | |||
Grundfos UPS 65-185 F | - | 96430298 | |||
Grundfos UPS 80-30 F | DN 80 | - | PN 06 | 96402346 | |
PN 10 | 96402347 | ||||
Grundfos UPS 80-60 F | PN 06 | 96402391 | |||
PN 10 | 96402392 | ||||
Grundfos UPS 80-120 F | PN 06 | 96402440 | |||
PN 10 | 964024441 | ||||
Grundfos UPS 100-30 F | DN 100 | - | PN 06 | 96402503 | |
PN 10 | 96402508 |
Тип продукта | Размер фланцев | Исполнение фланцев | 1x230 В № продукта | Исполнение фланцев | 3x400 В № продукта |
---|---|---|---|---|---|
Grundfos UPS 32-30 FB | DN 32 | PN 06/10 | 96401739 | PN 06/10 | 96401741 |
Grundfos UPS 32-60 FB | 96401797 | 96401808 | |||
Grundfos UPS 32-120 FB | 96401844 | 96401846 | |||
Grundfos UPS 40-30 FB | DN 40 | PN 06/10 | 96401876 | PN 06/10 | 96401878 |
Grundfos UPS 40-60/4 FB | 96401900 | 96401902 | |||
Grundfos UPS 40-60/2 FB | 96401921 | 96401923 | |||
Grundfos UPS 40-120 FB | 96401949 | 96401951 | |||
Grundfos UPS 40-180 FB | 96401983 | 96401985 | |||
Grundfos UPS 50-30 FB | DN 50 | PN 06/10 | 96402010 | PN 06/10 | 96402012 |
Grundfos UPS 50-60/4 FB | 96402038 | 96402040 | |||
Grundfos UPS 50-60/2 FB | 96402064 | 96402072 | |||
Grundfos UPS 50-120 FB | 96402108 | 96402110 | |||
Grundfos UPS 50-180 FB | 96402140 | 96402142 | |||
Grundfos UPS 65-30 FB | DN 65 | PN 06/10 | 96402206 | PN 06/10 | 96402208 |
Grundfos UPS 65-60/4 FB | 96402233 | 96402235 | |||
Grundfos UPS 65-60/2 FB | 96402262 | 96402264 | |||
Grundfos UPS 65-120 FB | 96402285 | 96402287 | |||
Grundfos UPS 65-180 FB | - | 96402320 |
Тип продукта | Размер фланцев | Исполнение фланцев | 3x400 В № продукта |
---|---|---|---|
Grundfos UPS 80-30 FB | DN 80 | PN 06 | 96404907 |
PN 10 | 96402356 | ||
Grundfos UPS 80-60 FB | PN 06 | 96404916 | |
PN 10 | 96402401 | ||
Grundfos UPS 80-120 FB | PN 06 | 96404924 | |
PN 10 | 964024445 | ||
Grundfos UPS 100-30 FB | DN 100 | PN 06 | 96404933 |
PN 10 | 96402527 |
Тип продукта | Размер фланцев | Исполнение фланцев | 1x230 В № продукта | Исполнение фланцев | 3x400 В № продукта |
---|---|---|---|---|---|
Grundfos UPSD 32-30 F | DN 32 | PN 06/10 | 96401736 | PN 06/10 | 96401738 |
Grundfos UPSD 32-60 F | 96401783 | 96401792 | |||
Grundfos UPSD 32-120 F | 96401841 | 96401843 | |||
Grundfos UPSD 40-30 F | DN 40 | PN 06/10 | 96401873 | PN 06/10 | 96401875 |
Grundfos UPSD 40-60/2 F | 96401918 | 96401920 | |||
Grundfos UPSD 40-120 F | 96401946 | 96401948 | |||
Grundfos UPSD 50-30 F | DN 50 | PN 06/10 | 96402007 | PN 06/10 | 96402009 |
Grundfos UPSD 50-60/4 F | 96404978 | 96404980 | |||
Grundfos UPSD 50-60/2 F | 96402057 | 96402060 | |||
Grundfos UPSD 50-120 F | 96402105 | 96402107 | |||
Grundfos UPSD 50-180 F | 96402137 | 96402139 | |||
Grundfos UPSD 65-30 F | DN 65 | PN 06/10 | 96402203 | PN 06/10 | 96402205 |
Grundfos UPSD 65-60/4 F | 96402230 | 96402232 | |||
Grundfos UPSD 65-60/2 F | 96404981 | 96404983 | |||
Grundfos UPSD 65-120 F | 96402282 | 96402284 | |||
Grundfos UPSD 65-180 F | - | 96402318 | |||
Grundfos UPSD 80-30 F | DN 80 | - | - | PN 06 | 96402352 |
PN 10 | 96402353 | ||||
Grundfos UPSD 80-60 F | PN 06 | 96402397 | |||
PN 10 | 96402398 | ||||
Grundfos UPSD 80-120 F | PN 06 | 96403131 | |||
PN 10 | 96403132 | ||||
Grundfos UPSD 100-30 F | DN 100 | - | - | PN 06 | 96402523 |
PN 10 | 96402524 |
Тип продукта | Размер фланцев | Исполнение фланцев | 1x230 В № продукта | Исполнение фланцев | 3x400 В № продукта |
---|---|---|---|---|---|
Grundfos UPSD 32-30 F | DN 32 | PN 06/10 | 96408895 | PN 06/10 | 96408897 |
Grundfos UPSD 32-60 F | 96408898 | 96408900 | |||
Grundfos UPSD 32-120 F | 96408893 | 96408961 | |||
Grundfos UPSD 40-30 F | DN 40 | PN 06/10 | 96408904 | PN 06/10 | 96408906 |
Grundfos UPSD 40-60/2 F | 96408907 | 96408909 | |||
Grundfos UPSD 40-120 F | 96408901 | 96408903 | |||
Grundfos UPSD 50-30 F | DN 50 | PN 06/10 | 96408916 | PN 06/10 | 96408918 |
Grundfos UPSD 50-60/4 F | 96408922 | 96408924 | |||
Grundfos UPSD 50-60/2 F | 96408919 | 96408921 | |||
Grundfos UPSD 50-120 F | 96408910 | 96408912 | |||
Grundfos UPSD 50-180 F | 96408913 | 96408915 | |||
Grundfos UPSD 65-30 F | DN 65 | PN 06/10 | 96408930 | PN 06/10 | 96408932 |
Grundfos UPSD 65-60/4 F | 96408936 | 96408938 | |||
Grundfos UPSD 65-60/2 F | 96408933 | 96408935 | |||
Grundfos UPSD 65-120 F | 96408925 | 96408927 | |||
Grundfos UPSD 65-180 F | - | 96408929 | |||
Grundfos UPSD 80-30 F | DN 80 | - | - | PN 06 | 96408948 |
PN 10 | 96408947 | ||||
Grundfos UPSD 80-60 F | PN 06 | 96408952 | |||
PN 10 | 96408951 | ||||
Grundfos UPSD 80-120 F | PN 06 | 96408944 | |||
PN 10 | 96408943 | ||||
Grundfos UPSD 100-30 F | DN 100 | - | - | PN 06 | 96408892 |
PN 10 | 96408891 |
