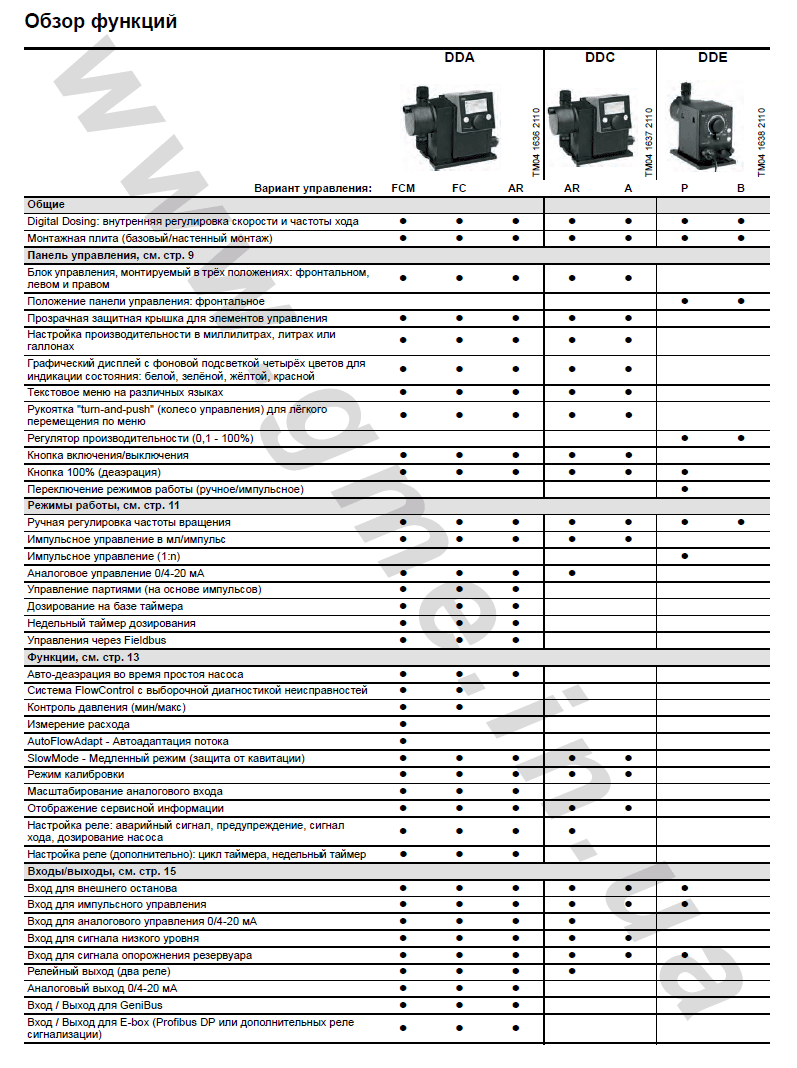

Функции насосов-дозаторов Grundfos DDA, DDC, DDE

Ручное управление

Насос гарантирует постоянное дозирование в соответствии с количеством, заданным с помощью колеса управления в л/ч или мл/ч (либо гал/ч). Насос автоматически выбирает между единицами измерения.

Импульсное управление

Насос дозирует пропорционально импульсному сигналу с нулевым потенциалом, например, от расходомера. Между импульсами и ходами дозирования прямой связи нет. Насос автоматически рассчитывает свою оптимальную скорость, чтобы обеспечить дозирование требуемого количества для каждого поступающего импульса.

Для DDA и DDC

Объём для дозирования задаётся в мл/импульс. Насос регулирует свою скорость в соответствии с двумя факторами:

• частота внешних импульсов;
• установленное количество на импульс.

Для варианта управления DDE-P

С помощью регулятора производительности устанавливается объём, дозируемый на каждый импульс, в диапазоне от 0,1 % до 100 % от объёма хода. Насос регулирует свою скорость в соответствии с двумя факторами:

• частота внешних импульсов;
• заданный объём хода в процентах.

Аналоговое управление 0/4-20 мА

Для насосов DDA и варианта управления DDC-AR
Насос обеспечивает дозирование в соответствии с внешним аналоговым сигналом. Производительность дозирования пропорциональна входной величине в мА.

Для DDA
Используя функцию масштабирования аналогового сигнала, можно провести отдельную кривую между двумя произвольными точками: l1/Q1 и l2/Q2.

Управление партиями (на основе импульсов)

Для DDA
Заданное количество дозируется партиями за установленное время дозирования. Партия дозируется каждый раз, как только насос получает внешний импульс. Если насос получает новые импульсы до того, как будет завершено дозирование партии, эти импульсы игнорируются. В случае перерывов, таких как внешняя остановка или аварийный сигнал, входящие импульсы также игнорируются. По окончании перерыва со следующим входящим импульсом дозируется новая партия. При этом доступная настройка величины партии от 0,74 мл/партия до 999 л/партия.

Дозирование на базе таймера

Для DDA
После задержки пуска заданный объём партии дозируется повторно за установленное время цикла. Время дозирования можно регулировать. Время цикла должно быть больше, чем время дозирования, в противном случае следующая партия будет проигнорирована. Дозирование партиями останавливается во время любого перерыва, например, при отказе в системе питания или внешнем останове, при этом время продолжает идти в фоновом режиме (часы реального времени). По окончании перерыва дозирование партиями продолжается согласно текущему состоянию по временной шкале.

Недельный таймер дозирования

Для DDA
Встроенные часы реального времени используются также при дозировании партиями по недельному принципу. За неделю выполняется не больше 16 процедур дозирования. Каждая процедура дозирования включает:

• объём партии;
• время дозирования;
• время пуска;
• с 1 по 7 день недели (с понедельника по воскресенье).

Если накладывается несколько процедур дозирования, приоритет имеет процедура с наибольшим расходом. Дозирование партиями останавливается во время любого перерыва, например, при отказе в системе питания или внешнем останове, при этом время продолжает идти в фоновом режиме (часы реального времени). По окончании перерыва дозирование партиями продолжается согласно текущему состоянию по временной шкале.

SlowMode

Для DDA и DDC
Если выбрана функция SlowMode (антикавитация), насос увеличивает и делает более плавным ход всасывания. Таким образом, ход всасывания становится "мягче". Функция SlowMode используется в следующих ситуациях:

• при перекачивании высоковязких жидкостей;
• при перекачивании газвыделяющих жидкостей;
• длинная всасывающая линия;
• большая высота всасывания.

В зависимости от области применения во время хода всасывания можно отдельно уменьшать частоту вращения двигателя почти до 50 % или 25 % от обычной частоты вращения двигателя.

Авто-деаэрация

Для DDA
Функция авто-деаэрации помогает избежать нарушения процесса дозирования из-за воздушных пробок при дозировании газвыделяющих жидкостей, таких как гипохлорит натрия. Во время длительных перерывов в дозировании, например, в выходные дни или ночью, в линии всасывания могут образоваться пузырьки воздуха и попасть в дозирующую головку. Если в дозирующей головке слишком много воздуха, а процесс дозирования запущен снова, жидкость дозироваться не будет (воздушная пробка). Программно-управляемые движения диафрагмы периодически заставляют пузырьки воздуха подниматься и выходить из дозирующей головки. Эти движения выполняются:

• если насос не остановлен;
• во время перерывов в дозировании (например, при внешнем останове или отсутствии входящих импульсов).

Калибровка

Для DDA и DDC
Насос откалиброван на заводе при номинальном давлении соответствующего типа насоса . После пуска дозировочный насос можно откалибровать под фактическую установку, чтобы гарантировать правильность отображаемой величины (мл, л или галлонов). Программа калибровки в установочном меню облегчает этот процесс. Функция AutoFlowAdapt поддерживает точность дозирования (вариант управления DDA-FCM), даже если меняется противодавление.

Внешний останов

Для насосов DDA, DDC и варианта управления DDE-P
С помощью функции внешнего останова насос можно остановить дистанционно внешним сигналом замыкания контакта. Не рекомендуется включать и выключать электропитание, как это было при работе с обычными дозировочными насосами. Чтобы поддержать оптимальную точность дозирования и исключить возможность повреждения электронного оборудования, при работе с цифровыми дозировочными насосами с микропроцессорным управлением необходимо использовать внешний сигнал останова.

Счётчики

Для DDA и DDC

• Сбрасываемые или не сбрасываемые счётчики отображаются на насосе в закладке меню информации.
• Объём: суммарное дозированное количество в литрах или галлонах.
• Часы эксплуатации: суммарное количество часов эксплуатации (с включённым питанием).
• Наработка двигателя: суммарное количество часов работы двигателя.
• Ходы: общее количество ходов дозирования.
• Вкл/выкл питания: общее количество включений питания.

Дисплей "Сервис"

Для DDA и DDC
Благодаря оптимизированной конструкции и принципу плавного цифрового дозирования интервалы между техническими обслуживаниями увеличились более чем в два раза по сравнению с обычными насосами. Однако для поддержания точности дозирования и надёжности процесса на высоком уровне необходимо регулярно заменять изнашиваемые детали. Сервисный дисплей насоса показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей. Отображение номера продукта для сервисного комплекта повышает удобство выполнения техобслуживания.

Регулировка уровня

Для DDA и DDC
Для того чтобы контролировать уровень реагента в резервуаре, к насосу можно подключить двухпозиционный датчик уровня.

Для варианта управления DDE-P
Насос можно подключить к датчику контроля одного уровня (сигнал опорожнения резервуара). Насос реагирует красной индикацией и, если резервуар остаётся опорожнённым, останавливается.

Релейный выход

Для насосов DDA и варианта управления DDC-AR
С помощью встроенных реле, которые включаются через внутренние контакты с нулевым потенциалом, насос может активировать 2 внешних сигнала.

Аналоговый выход

Для DDA
В дополнение к аналоговому входу (режим работы: аналоговый 0/4-20 мА) насос также оснащён аналоговым выходным сигналом 0/4- 20 мА.

Связь через шину

Для DDA
Насос оснащён встроенным модулем для связи через Genibus. С помощью дополнительного модуля E-Box (блок расширения с возможностью доработки) насос можно интегрировать в сеть Profibus DP. Связь по шине позволяет осуществлять дистанционный контроль и настройку через систему fieldbus.

FlowControl - Контроль потока

Для варианта управления DDA-FC/FCM
Когда активирована функция FlowControl, насос контролирует процесс дозирования жидкости. При работе насоса некоторые факторы, такие как пузырьки воздуха, могут вызывать снижение расхода или даже останов процесса дозирования. Для оптимальной безопасности и надёжности процесса активированная функция FlowControl сразу же регистрирует и отображает следующие неисправности:

• Избыточное давление.
• Разрыв нагнетательного трубопровода.
• Пузырьки воздуха в дозирующей головке.
• Кавитация на стороне всасывания.
• Утечка во всасывающем клапане.
• Утечка в нагнетательном клапане.

В основе уникальной функции FlowControl – программируемый и не требующий технического обслуживания датчик, встроенный в дозирующую головку. Во время процесса дозирования датчик измеряет фактическое давление и отправляет измеренное значение в микропроцессор в насосе. С помощью значения фактического давления и положения мембраны (длины хода) формируется диаграмма внутреннего индикатора. Она используется для контроля процесса дозирования, так как различные неисправности можно немедленно обнаружить благодаря характерным отклонениям на кривой. Сжимающиеся пузырьки воздуха, например, сокращают фазу нагнетания и объём хода (см. рис. 18 далее). Чувствительность и задержка функции FlowControl можно регулировать отдельно. FlowControl требует минимального противодавления 2 бар. Для низкой производительности дозирования (< 1 л/ч) Grundfos рекомендует использовать дополнительный подпружиненный клапан (около 3 бар) на стороне нагнетания.

Контроль давления

Для варианта управления DDA-FC/FCM
Встроенный датчик давления измеряет фактическое давление системы, которое отображается на дисплее. Можно задать максимальное давление. Если давление в системе превышает заданный максимум (напр., из-за закрытого клапана), функция контроля давления немедленно останавливает процесс дозирования. Как только противодавление падает ниже установленного максимального значения, процесс дозирования продолжается. Если давление опускается ниже минимального предела (напр., из-за разрыва линии нагнетания), насос останавливается, чтобы предотвратить утечку химреагента.

Измерение расхода

Для варианта управления DDA-FCM
Насос может точно измерять и отображать фактический расход дозирования. Через аналоговый выход 0/4-20 мА сигнал фактического расхода может быть легко интегрирован в любую систему управления процессом без какого-либо дополнительного оборудования для измерения. Функция измерения расхода основывается на диаграмме индикатора, как описано в разделе «Контроль потока» (стр. 17). Отображаемый фактический расход получается путём сложения длины каждой фазы хода нагнетания и умножения этой величины на частоту ходов. При любых нарушениях, будь то пузырьки воздуха или низкое противодавление, фактический расход будет уменьшаться или увеличиваться. При включении функции AutoFlowAdapt насос компенсирует эти влияния, корректируя частоту ходов.

AutoFlowAdapt – Автоадаптация потока

Для варианта управления DDA-FCM
При активации функции AutoFlowAdapt, чтобы достичь требуемого расхода, будут компенсироваться даже изменения окружающей среды. Благодаря встроенной функции AutoFlowAdapt дополнительное оборудование для контроля и управления не требуется. Функция AutoFlowAdapt основана на:

• FlowControl: обнаружены нарушения.
• Контроль давления: обнаружены изменения давления в системе.
• Измерение расхода: обнаружены отклонения в требуемом расходе.
