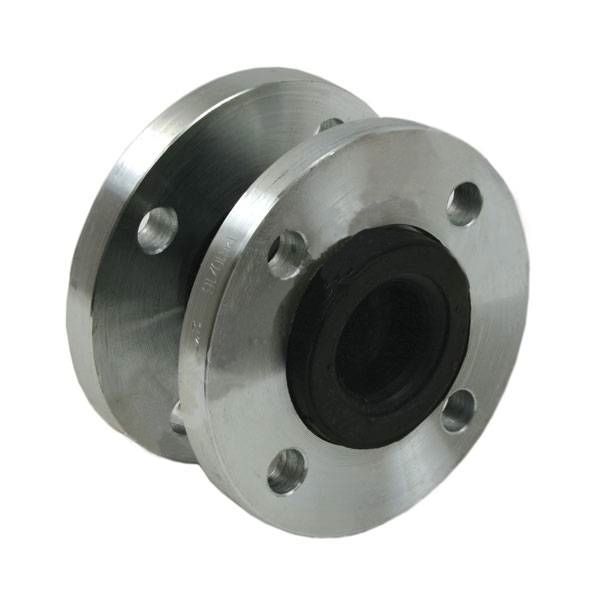

Вибровставки Danfoss ZKB

Основным назначением вибровставок типа Danfoss ZKB является предотвращение передачи вибрационных колебаний по системам трубопроводов различного назначения. Кроме того, их используют ещё и с целью:
- компенсации теплового удлинения труб в пределах допустимых деформаций;
- защиты оборудования от воздействия трубопроводов, прикреплённых к нему;
- гальванической развязки системы.
Преимущества вибровставок
Преимуществами применения вибровставок в системах трубопроводов являются:
- высокая устойчивость этих деталей к воздействию механической нагрузки и к гидравлическим ударам;
- значительное увеличение эксплуатационного срока труб и других элементов системы;
- возможность гашения вибраций и шумов, а также смещения труб по вертикали или горизонтали.
Характеристики вставок
Материалом, из которого выполняются вставки Danfoss ZKB, является полихлоропреновая резина. Для того чтобы присоединить их к системе, на вибровставках имеется пара стальных фланцев диаметра, соответствующего трубам (для данного типа компенсаторов диаметры могут находиться в пределах 32–600 мм).
Рабочей средой, которую способны выдержать вставки в процессе эксплуатации, может быть техническая вода без содержания в ней химически агрессивных примесей.
Для того чтобы изделия не деформировались, с ними поставляются специальные контрольные стержни, обязательные при диаметрах больше 100 мм.
Техническими характеристиками эластичных вставок являются следующие параметры:
- минимальная и максимальная температуры рабочих сред, равные соответственно –20 и +95 градусов;
- предельно допустимый уровень давления: 16 атм.;
- величина допустимой деформации на сжатие: от 8 до 25 мм;
- число отверстий для крепёжной арматуры во фланце: 4–20 шт.;
- масса детали: 3–95 кг;
- длины изделий: от 0,095 до 0,254 м.
Код | DN, мм | DN, дюйм | L, мм | H, мм | Сжатие, мм | Растяжение, мм | Осевое смещение, мм | Излом, градусы | Маса, кг |
---|---|---|---|---|---|---|---|---|---|
PN10 | |||||||||
149B5141C | 32 | 1¼" | 95 | 140 | 8 | 4 | 8 | 15 | 3,0 |
149B5142C | 40 | 1½" | 95 | 150 | 8 | 4 | 8 | 3,5 | |
149B5143C | 50 | 2 | 105 | 165 | 8 | 5 | 8 | 3,86 | |
149B5144C | 65 | 2½" | 115 | 185 | 12 | 6 | 10 | 5,5 | |
149B5145C | 80 | 3 | 130 | 200 | 12 | 6 | 10 | 6,5 | |
149B5146C | 100 | 4 | 135 | 220 | 18 | 10 | 12 | 7,0 | |
149B5147C | 125 | 5 | 170 | 250 | 18 | 10 | 12 | 11,0 | |
149B5148C | 150 | 6 | 180 | 285 | 18 | 10 | 12 | 14,0 | |
149B5149C | 200 | 8 | 205 | 340 | 25 | 14 | 22 | 20,9 | |
149B5150C | 250 | 10 | 240 | 395 | 25 | 14 | 22 | 25,0 | |
149B5151C | 300 | 12 | 260 | 445 | 25 | 14 | 22 | 38,2 | |
149B5152C | 350 | 14 | 265 | 505 | 25 | 16 | 22 | 50,0 | |
149B5153C | 400 | 16 | 265 | 565 | 25 | 16 | 22 | 60,0 | |
149B5154C | 450 | 18 | 265 | 615 | 25 | 16 | 22 | 70,0 | |
149B5155C | 500 | 20 | 265 | 670 | 25 | 16 | 22 | 88,6 | |
149B5156C | 600 | 24 | 254 | 780 | 25 | 16 | 22 | 95,0 | |
PN16 | |||||||||
149B008285 | 200 | 8 | 205 | 340 | 25 | 14 | 22 | 15 | 20,9 |
149B008287 | 250 | 10 | 240 | 405 | 25 | 14 | 25,0 | ||
149B008291 | 300 | 12 | 260 | 460 | 25 | 14 | 38,2 | ||
149B008294 | 350 | 14 | 265 | 520 | 25 | 16 | 50,0 | ||
149B008301 | 400 | 16 | 265 | 580 | 25 | 16 | 60,0 | ||
149B008305 | 450 | 18 | 265 | 640 | 25 | 16 | 70,0 | ||
149B008312 | 500 | 20 | 265 | 715 | 25 | 16 | 88,6 | ||
149B008314 | 600 | 24 | 254 | 840 | 25 | 16 | 95,0 |
