Моноблочные многоступенчатые насосы Calpeda MXH, MXHL
Calpeda MXH, MXHL - моноблочные горизонтальные многоступенчатые насосы из хромоникелевой стали. Компактная и прочная конструкция, без выступающих деталей с монолитным соединением электродвигателя и насосной части с опорными ножками.
Монолитный корпус насоса закрытого типа, открыт со стороны (барабанного типа), осевой всасывающий патрубок и радиальный напорный патрубок. Сливные пробки расположены с боков насоса, что делает его удобным для слива жидкости в процессе эксплуатации.
Применение
Перекачивание не загрязненных жидкостей без абразивных и волокнистых включений. Универсальный насос применяется как в промышленности, так и в быту, основное применение в системах водоснабжение, орошения и подпитки.
Материалы
- Корпус насоса: чугун GJL 200 EN 1561, хромоникелевая сталь 1.4301 EN 10088 (AISI 304),Cr-Ni-Mo 1.4401 EN 10088 (AISI 316L).
- Рабочее колесо: хромоникелевая сталь 1.4301 EN 10088 (AISI 304), 1.4401 EN 10088 (AISI 316L).
- Вал: нержавеющая сталь 1.4305 EN 10088 (AISI 303), 1.4401 EN 10088 (AISI 316L).
- Торцевое уплотнение: графит - керамика – NBR, EPDM, PTFE.
Электродвигатель
- Индукционный 2-х полюсный электродвигатель 50 Гц, 2900 об./мин.
- MXH: трехфазный 230/400 В (±10%);от 4 до 9,2 кВт- 400/690 В (±10%).
- MXHM: монофазный – 230 В (±10%) с термозащитой ;
- Класс изоляции: «F»
- Класс защиты: IP 54
- Конструкция соответствует стандарту IEC 60034
- Специальные исполнения IP 55, 60Гц – по запросу
Технические характеристики
- Температура жидкости: от -15 до + 110°С.
- Температура окружающей среды: до + 40°С.
- Максимальное давление корпуса: 8 бар.

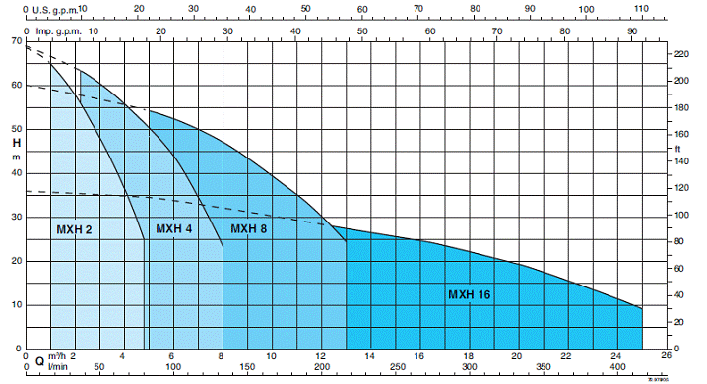

Поля характеристик насоса Calpeda NXH
Поля характеристик насоса Calpeda NXHL
Модельный ряд Calpeda MXH
| Код товара | Марка | Мощность, кВт | Производительность, м3/час | Напор, м | |
|---|---|---|---|---|---|
| 1-фаз. | 3-х фаз. | ||||
| 300421 | 300471 | MXH 202E | 0.33 | 1-4.8 | 20.5-5.5 |
| 300429 | 300469 | MXH 203E | 0.45 | 1.4.8 | 31-9 |
| 300430 | 300431 | MXH 204/A | 0.55 | 1-4.8 | 42.5-14.8 |
| 300496 | 300432 | MXH 205/A | 0.75 | 1-4.8 | 53.5-19 |
| 301159 | 301155 | MXH 206/B | 1.1 | 1-4.8 | 65-25 |
| 301531 | 301280 | MXH 402E | 0.45 | 2.25-8 | 20-6 |
| 300537 | 300595 | MXH 403/A | 0.55 | 2.25-8 | 30-9.5 |
| 300531 | 300551 | MXH 404/A | 0.75 | 2.25-8 | 40.5-12.5 |
| 300552 | 300472 | MXH 405/B | 1.1 | 2.25-8 | 52-16.5 |
| 301167 | 301158 | MXH 406 | 1.5 | 2.25-8 | 63-23 |
| 301281 | 300503 | MXH 802/A | 0.75 | 5-13 | 20.5-8.5 |
| 300596 | 300423 | MXH 803 | 1.1 | 5-13 | 32-14 |
| 300510 | 300493 | MXH 804 | 1.5 | 5-13 | 42.5-19.5 |
| - | 300433 | MXH 805/A | 1.8 | 5-13 | 54-24 |
| - | 301126 | MXH 1602 | 1.5 | 5-25 | 23-6.5 |
| - | 301127 | MXH 1603/A | 1.8 | 5-25 | 34-8.8 |
| - | 000000 | MXH 1604/A | 3.00 | 5-25 | 46.5-14 |
| - | 913281 | MXH 1605/A | 3.7 | 5-25 | 57.5-19 |
| - | 000000 | MXH 1606/A | 4.00 | 5-25 | 68-22 |
| - | 000000 | MXH 3201/A | 2.2 | 15-44 | 16.3-6 |
| - | 000000 | MXH 3202/A | 4.00 | 15-50 | 33-7.5 |
| - | 913282 | MXH 3203/A | 5.5 | 15-50 | 50-10 |
| - | 000000 | MXH 3204/A | 7.5 | 15-50 | 67-16.5 |
| - | 000000 | MXH 4801/A | 3.00 | 21-60 | 17-7 |
| - | 000000 | MXH 4802/A | 5.5 | 21-66 | 35.3-7.5 |
| - | 000000 | MXH 4803/A | 7.5 | 21-66 | 53-16 |
