Belimo QCV- зональные клапаны для фанкойлов
Belimo QCV - компактный регулирующий клапан с электроприводом для регулирования подачи горячей/холодной воды в контурах хладо- и теплоносителя в системах вентиляции и кондиционирования воздуха (фанкойлов), а также управления водными контурами в системах отопления (радиаторы, теплые полы).
Сфера применения:
- Фанкойлы
- Теплые полы
- Радиаторные контуры
- Небольшие вентиляционные установки
- Теплообменники
Преимущества:
- Электропривод Belimo
- Настраиваемый Kvs(0,25..4,5) м3/ч
- Герметичность клапана
- Энергосбережение
- Время поворота 90 с.
- Терминальное подключение
- Легкий и быстрый монтаж привода на клапан
- Надежность
- Долговечность
- Малые габариты

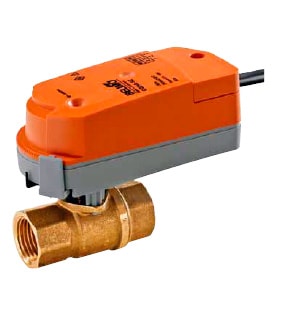

Зональный клапан Belimo С215Q
Заводская уставка Kvs = 4 м3/ч (фиксатор в положении N). Для измене- ния величины Kvs необходимо передви- нуть фиксатор в нужное положение, или удалить - для достижения максималь- ного значения - 4,5 м3/ч.
При подаче напряжения питания, при- вод (Belimo СQ24A-SZ) в автоматическом режиме пройдет адаптацию и определит крайние положения.
| Клапан | C215Q | ||
|---|---|---|---|
| Рабочая среда | Вода, вода с этиленгликолем ≤50% от обьема | ||
| Температура регулируемой среды | 6°С...80°С | ||
| DN (2-х ходовой) | 15 мм | ||
| Трубное соединение | Внутренняя резьба ISO7/1 | ||
| Величина утечки | Герметичен при рабочих давлениях | ||
| Пропускная способность клапана, Kvs (настраивается) | 0,25/0,4/0,63/1/1,6/2,5/4/4,5 м3/ч | ||
| Условное давление Ps | 1000 kPa | ||
| Запир.перепад.давления. ΔPs | 230 kPa | ||
| Допуст.перепад.давл. ΔPmax. | 230 kPa | ||
| Материал корпуса | Никелированная латунь | ||
| Материал шара | Латунь | ||
| Материал вала | Хромированная латунь | ||
| Материал уплотнителя вала | EPDM | ||
| Привод | CQ230A | CQ24A | CQ24A-SZ |
| Напряжение питания | AC 230 B | AC / DC 24 B | AC / DC 24 B |
| Тип управляющего сигнала | откр/закр.3 -точки | откр/закр.3 -точки | 0,5...10 В |
| Расчетная мощность | 0,6 ВА | 0,6 ВА | |
| Потребляемая мощность при движении | 0,3 Вт | 0,3 Вт | |
| Потребляемая мощность при удержании | 0,15 Вт | 0,15 Вт | |
| Усилие | 1 Hм | ||
| Угол поворота | 90 | ||
| Время поворота | 90 с Kvs=4.5 м/ч | ||
| Уровень шума | 35 дБ (А) | ||
| Индикация положения | Есть | ||
| Класс защиты | III (для низких напряжений) | ||
| Степень защиты | IP 40 | ||
| Техн.обслуживание | Не требуется | ||
| Вес (клапан с приводом) | 0,3 кг | ||
