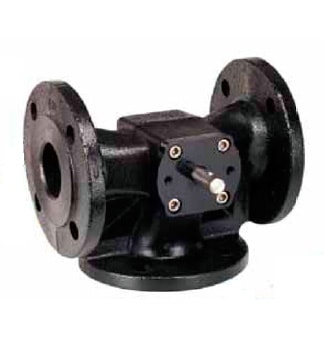

Поворотные смесительные клапаны c электроприводами Belimo GRV
Поворотные смесительные клапаны служат для перенаправления потока с одного трубопровода в другой. Также это способ смешения двух потоков с разной температурой для получения наиболее оптимальной.
Сфера применения:
- системы водоснабжения;
- в системах отопления выполняют функцию смесителя для осуществления циркуляции воды в системе заданной температуры;
- вентиляционные системы, системы охлаждения воздуха.
Основным рабочим элементом в поворотном смесительном клапане Belimo являются:
- шток, движущийся вертикально;
- шар, поворачивающийся по своей оси.
Обычный поворотный смесительный клапан не является запорным элементом арматуры, а лишь плавно линейно регулирует несколько потоков.
Поворотные клапаны Belimo представляют собой трехходовую конструкцию, которая позволяет, как смешивать разнотемпературные жидкости, так и при определенной позиции перекрывать один из потоков. Существует ряд моделей, оснащённых термостатом, который даёт четкое представление о температурных значениях.
Управление смесительным клапаном Belimo
Управление осуществляется с помощью электропривода различных серий NM, SM, NF, SF c пружинным возвратом и без такового по принципу открытие-закрытие или трёхточечное.
Автоматическое управление даёт возможность быстро изменять направление потоков, при этом сигнал информирует вас о переключении.
Основные характеристики:
- Существующие диаметры отверстий для трубопровода - от 40 до 150 мм.
- Тип подсоединения — фланцевый.
- Температурный диапазон — от 2 до 120°С.
- Угол поворота — 90°.
Материалы, использующиеся при изготовлении: корпус выполнен из чугуна с графитом, вал из нержавеющей стали, сегменты из «красной» и прессованной латуни.
Простота конструкции не предусматривает особых мер по обслуживанию смесительного клапана Belimo.
Клапан | Электроприводы без пружинного возврата | |||||
---|---|---|---|---|---|---|
Номинальный диаметр DN | Условная пропускная способность kvs | Управление откр/закр или 3-точки | Управление 0...10 В | |||
NM230A | SM230A SM24A | NM230A-SR NM24A-SR | SM230A-SR SM24A-SR | |||
GRV21.40 | 40 | 25 | + | + | ||
GRV21.50 | 50 | 40 | + | + | ||
GRV21.65 | 65 | 63 | + | + | ||
GRV21.80 | 80 | 100 | + | + | ||
GRV21.100 | 100 | 160 | + | + | ||
GRV21.125 | 125 | 550 | + | + | ||
GRV21.150 | 150 | 820 | + | + |
Клапан | Электроприводы с пружинным возвратом | |||||
---|---|---|---|---|---|---|
Номинальный диаметр DN | Условная пропускная способность kvs | Управление откр/закр или 3-точки | Управление 0...10 В | |||
NF230A NF24A | SF230A SF24A | NF24A-SR | SF24A-SR | |||
GRV21.40 | 40 | 25 | + | + | ||
GRV21.50 | 50 | 40 | + | + | ||
GRV21.65 | 65 | 63 | + | + | ||
GRV21.80 | 80 | 100 | + | + | ||
GRV21.100 | 100 | 160 | + | + | ||
GRV21.125 | 125 | 550 | + | + | ||
GRV21.150 | 150 | 820 | + | + |
Рабочая среда | Холодная или горячая вода, вода с антифризом ≤50 % от обьема |
---|---|
Температура регулироваемой среды | 2...120°С |
Номинальное давление | 600 кПа ( 6 bar) |
Характеристика потока | Линейная |
Запираемый перепад давления Δpvmax | 30 кПа |
Величина утечки DN40...DN100 | 0,,,0,1 % от kvs |
Величина утечки DN125/DN150 | 0,,,0,5 % от kvs |
Трубное подсоединение | Фланец PN 6 |
Угол поворота | 90° |
Положение установки | Вертикально или горизантольно (по штоку клапана) |
Обслуживание | Не требуется |
Материал корпуса | чугун с шаровидным графитом |
Материал вала | нержавеющая сталь |
Материал сегмента DN40..DN100 | прессованная латунь |
Материал сегмента DN125/150 | "красная" латунь |
Материал герметика вала | EPDM |
