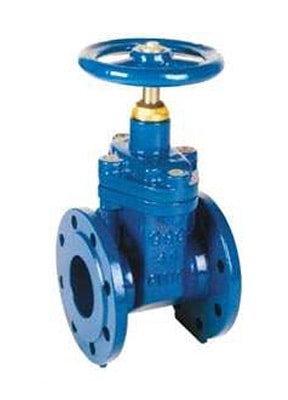

Засувка з гумовим клином
Робочі характеристики:
- Температурні межі: від -10 ° до +120 ° С;
- Робочий тиск: 16 Bar;
- Середовище застосування: Вода, неагресивні середовища;
- Матеріали: Корпус-Чавун GG40;
- Покриття клина-EPDM
| Розмір (мм) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dn | L | D | D1 | D2 | b | f | nd | H | Kv, м3/год | Вага, кг |
| 50 | 150 | 165 | 125 | 102 | 19 | 3 | 4-18 | 270 | 198 | 12 |
| 65 | 170 | 185 | 145 | 122 | 19 | 3 | 4-18 | 283 | 335 | 16 |
| 80 | 180 | 200 | 160 | 138 | 19 | 3 | 8-18 | 311 | 507 | 22 |
| 100 | 190 | 220 | 180 | 158 | 19 | 3 | 8-18 | 352 | 792 | 23 |
| 125 | 200 | 250 | 210 | 188 | 19 | 3 | 8-18 | 435 | 1238 | 33 |
| 150 | 210 | 285 | 240 | 212 | 19 | 3 | 8-18 | 485 | 2228 | 38 |
| 200 | 230 | 340 | 295 | 268 | 20 | 3 | 12-22 | 520 | 3960 | 70 |
