Многоступенчатые погружные насосы Wilo-Sub TWU
Насосы Wilo Sub TWU используются для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн, снабжения хозяйственной водой, для использования в системах водоснабжения коммунального хозяйства, для полива и орошения, для повышения давления, снижения уровня воды, для перекачивания воды промышленного использования, для перекачивания воды без длинноволокнистых и абразивных примесей.
Основные эксплуатационные особенности серии Wilo-Sub TWU
В зависимости от класса, насос погружается в скважину определенного диаметра на глубину подачи воды. Максимальное заглубление составляет до 200 метров. Запасные части, контактируемые с рабочей жидкостью, покрыты антикоррозийным материалом. Вся серия образцов оснащена обратным клапаном, который при отключении рабочего режима препятствует обратному оттоку отработанной жидкости. Учитывая, что серия Wilo-Sub TWU подлежит полному погружению, мотор установки имеет степень защиты IP 65.
Прибор управления позволяет выбирать оптимальный режим, при котором осуществляется защита от перепадов и скачков тока и сетевого напряжения. При падении уровня воды в скважине узел безопасности срабатывает, предохраняя тем самым станцию от сгорания. Агрегат автоматически отключается при блокировке точки отбора (установка минимального расхода).
При отсутствии воды, контрольный автомат отключает мотор, о чем свидетельствует цветовой индикатор специальной кнопки (зеленый – работает, красный – неисправность). Кроме того, мотор защищен от сухого хода, в случае которого наступает отключение рабочего режима. Насос может устанавливаться как в вертикальном, так и горизонтальном направлениях, но не ниже плоскости электродвигателя. При горизонтальном заглублении требуется соблюдение охлаждающих процессов.
Серия Wilo-Sub TWU представлена компактными погружными насосами, с помощью которых выполняются следующие задачи:
- Подача, доставка воды из скважин в частном секторе
- Выполнение сельско-хозяйственных гидроработ (орошение, полив, дождевание, обводнение)
- Понижение уровня грунтовых вод
- Перекачивание жидкостей промышленного характера (без примесей и длинноволокнистых веществ). Уровень песка в воде допускается до 50гр/м2, при неисполнении данного ограничения установка может спровоцировать аварийные неполадки.
Для максимального использования агрегата, подвод воды должен быть достаточным, а рабочая зона очищена от твердых частиц и быть незамерзающей. Насос не должен биться о стенки скважины или колодца; данный факт соблюдается при правильном выборе наружного диаметра насоса по отношению к диаметру рабочей зоны. Для технического осмотра следует предусмотреть возможность безопасного извлечения насоса.
Технические характеристики
Параметры согласно максимальной конфигурации для серии Sub TWI:
- расход - до 130 м3/час;
- напор - до 450 м;
- максимально вход. давление - 10 бар;
- температура жидкости от 3 до 30 °С ;
- Глубина заглубления (максимальная) – 350м;
- Количество запусков (максимальное) до 20раз/час;
- предельно допустимое содержание песка – 50гр/м3.

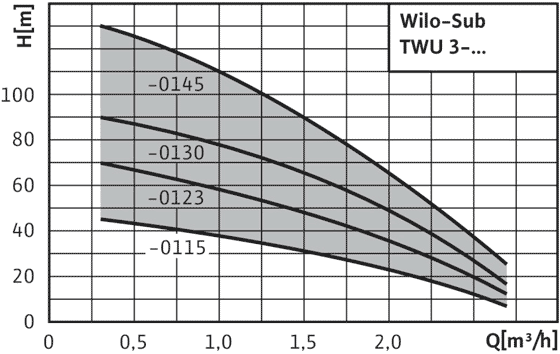

Модельный ряд насосов Wilo Sub TWU
Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Арт.-№ |
---|---|---|---|---|---|
TWU 3-0115 | 1~230 V, 50 Гц | 3 | 45 | 1 | 4090889 |
TWU 3-0115 | 3~400 V, 50 Гц | 3 | 45 | 1 | 4090892 |
TWU 3-0123 | 1~230 V, 50 Гц | 3 | 67 | 1 | 4090890 |
TWU 3-0123 | 3~400 V, 50 Гц | 3 | 67 | 1 | 4090893 |
TWU 3-0130 | 1~230 V, 50 Гц | 3 | 88 | 1 | 4090891 |
TWU 3-0130 | 3~400 V, 50 Гц | 3 | 88 | 1 | 4090894 |
TWU 3-0145 | 3~400 V, 50 Гц | 3 | 130 | 1 | 4090895 |
Тип насоса | Оптимал. напор Hopt, М | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|
TWU 3-0115 | 38 | 3 | Rp 1 | 0,37 | 4090889 |
TWU 3-0115 | 38 | 3 | Rp 1 | 0,37 | 4090892 |
TWU 3-0123 | 57 | 3 | Rp 1 | 0,55 | 4090890 |
TWU 3-0123 | 57 | 3 | Rp 1 | 0,55 | 4090893 |
TWU 3-0130 | 77 | 3 | Rp 1 | 0,75 | 4090891 |
TWU 3-0130 | 77 | 3 | Rp 1 | 0,75 | 4090894 |
TWU 3-0145 | 113 | 3 | Rp 1 | 1,1 | 4090895 |

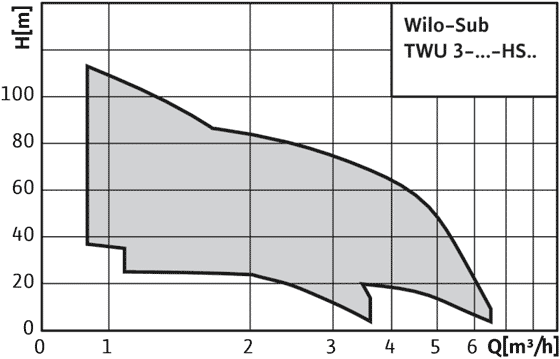

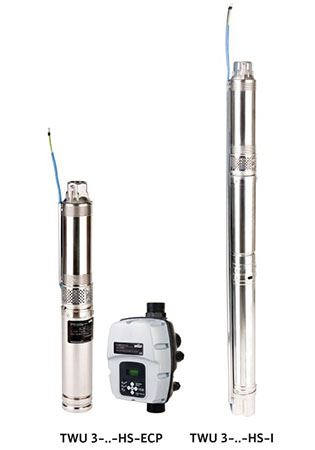

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|---|---|
TWU 3-0202-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 43 | 3 | Rp 1 | 0,6 | 6064266 |
TWU 3-0202-HS-I | 1~230 V, 50/60 Гц | 3 | 43 | 3 | Rp 1 | 0,6 | 6064276 |
TWU 3-0204-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 85 | 3 | Rp 1 | 0,9 | 6064267 |
TWU 3-0204-HS-I | 1~230 V, 50/60 Гц | 3 | 85 | 3 | Rp 1 | 0,9 | 6064277 |
TWU 3-0205-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 107 | 3 | Rp 1 | 0,9 | 6064268 |
TWU 3-0205-HS-I | 1~230 V, 50/60 Гц | 3 | 107 | 3 | Rp 1 | 0,9 | 6064278 |
TWU 3-0206-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 128 | 3 | Rp 1 | 1,5 | 6064269 |
TWU 3-0206-HS-I | 1~230 V, 50/60 Гц | 3 | 128 | 3 | Rp 1 | 1,5 | 6064279 |
TWU 3-0302-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 46 | 3 | Rp 1 | 0,6 | 6062862 |
TWU 3-0302-HS-I | 1~230 V, 50/60 Гц | 5 | 46 | 3 | Rp 1 | 0,6 | 6064280 |
TWU 3-0303-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 69 | 3 | Rp 1 | 0,9 | 6062863 |
TWU 3-0303-HS-I | 1~230 V, 50/60 Гц | 5 | 69 | 3 | Rp 1 | 0,9 | 6064281 |
TWU 3-0304-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 91 | 3 | Rp 1 | 1,5 | 6062864 |
TWU 3-0304-HS-I | 1~230 V, 50/60 Гц | 5 | 91 | 3 | Rp 1 | 1,5 | 6064282 |
TWU 3-0501-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 26 | 3 | Rp 1 | 0,6 | 6062865 |
TWU 3-0501-HS-I | 1~230 V, 50/60 Гц | 6 | 26 | 3 | Rp 1 | 0,6 | 6064283 |
TWU 3-0503-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 75 | 3 | Rp 1 | 0,9 | 6062866 |
TWU 3-0503-HS-I | 1~230 V, 50/60 Гц | 6 | 75 | 3 | Rp 1 | 0,9 | 6064284 |
TWU 3-0504-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 96 | 3 | Rp 1 | 1,5 | 6062867 |
TWU 3-0504-HS-I | 1~230 V, 50/60 Гц | 6 | 96 | 3 | Rp 1 | 1,5 | 6064285 |

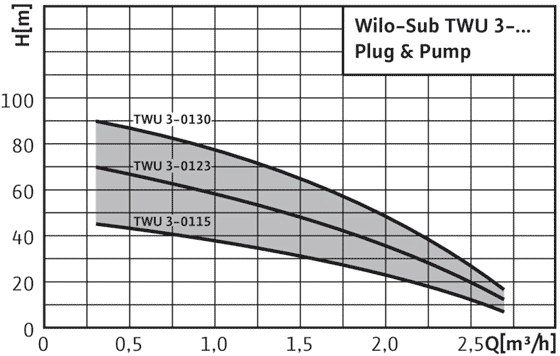

Тип насоса | Оптимал. расход, Qopt, м3/ч | Оптимал. напор Hopt, М | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|---|
TWU 3-0115-Plug&Pump/DS | 1 | 38 | 3 | Rp 1 | 0,37 | 4091654 |
TWU 3-0115-Plug&Pump/FC | 1 | 38 | 3 | Rp 1 | 0,37 | 4091647 |
TWU 3-0123-Plug&Pump/DS | 1 | 57 | 3 | Rp 1 | 0,55 | 4091655 |
TWU 3-0123-Plug&Pump/FC | 1 | 57 | 3 | Rp 1 | 0,55 | 4091649 |
TWU 3-0130-Plug&Pump/DS | 1 | 77 | 3 | Rp 1 | 0,75 | 4091656 |
TWU 3-0130-Plug&Pump/FC | 1 | 77 | 3 | Rp 1 | 0,75 | 4091650 |
Тип насоса | Подключение к сети | Описание | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Арт.-№ |
---|---|---|---|---|---|
TWU 3-0115-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 3 | 45 | 4091654 |
TWU 3-0115-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 3 | 45 | 4091647 |
TWU 3-0123-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 3 | 67 | 4091655 |
TWU 3-0123-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 3 | 67 | 4091649 |
TWU 3-0130-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 3 | 88 | 4091656 |
TWU 3-0130-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 3 | 88 | 4091650 |

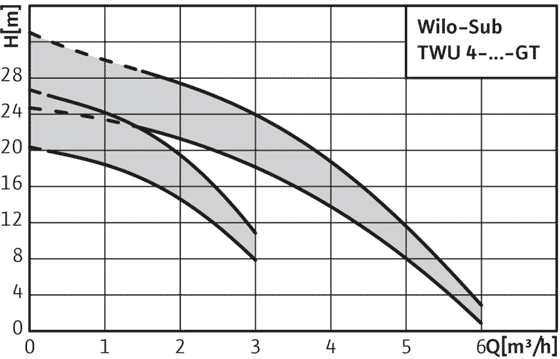

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0203-C-GT | 3~400 V, 50 Гц | 3 | 20 | 2 | 6060195 |
TWU 4-0203-C-QC-GT | 3~400 V, 50 Гц | 2 | 20 | 2 | 6060197 |
TWU 4-0204-C-GT | 3~400 V, 50 Гц | 3 | 25 | 2 | 6060196 |
TWU 4-0204-C-QC-GT | 3~400 V, 50 Гц | 2 | 25 | 2 | 6060194 |
TWU 4-0404-C-GT | 3~400 V, 50 Гц | 6 | 24 | 4 | 6065751 |
TWU 4-0404-C-QC-GT | 3~400 V, 50 Гц | 6 | 24 | 4 | 6065753 |
TWU 4-0405-C-GT | 3~400 V, 50 Гц | 6 | 33 | 4 | 6065752 |
TWU 4-0405-C-QC-GT | 3~400 V, 50 Гц | 6 | 33 | 4 | 6065754 |
Тип насоса | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|
TWU 4-0203-C-GT | 4 | Rp 1¼ | 0,25 | 6060195 |
TWU 4-0203-C-QC-GT | 4 | Rp 1¼ | 0,25 | 6060197 |
TWU 4-0204-C-GT | 4 | Rp 1¼ | 0,25 | 6060196 |
TWU 4-0204-C-QC-GT | 4 | Rp 1¼ | 0,25 | 6060194 |
TWU 4-0404-C-GT | 4 | Rp 1¼ | 0,25 | 6065751 |
TWU 4-0404-C-QC-GT | 4 | Rp 1¼ | 0,25 | 6065753 |
TWU 4-0405-C-GT | 4 | Rp 1¼ | 0,37 | 6065752 |
TWU 4-0405-C-QC-GT | 4 | Rp 1¼ | 0,37 | 6065754 |

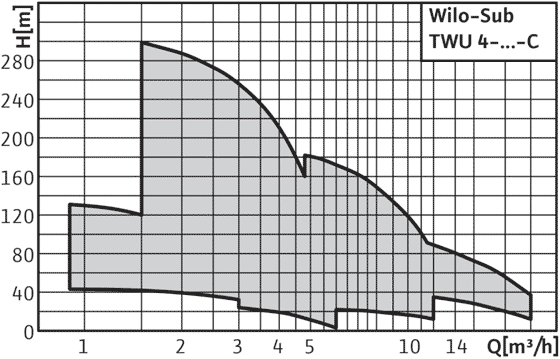

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0207-C | 1~230 V, 50 Гц | 2 | 46 | 2 | 6046661 |
TWU 4-0207-C | 3~400 V, 50 Гц | 2 | 46 | 2 | 6046688 |
TWU 4-0210-C | 1~230 V, 50 Гц | 2 | 68 | 2 | 6046690 |
TWU 4-0210-C | 3~400 V, 50 Гц | 2 | 68 | 2 | 6046687 |
TWU 4-0214-C | 1~230 V, 50 Гц | 2 | 91 | 2 | 6046689 |
TWU 4-0214-C | 3~400 V, 50 Гц | 2 | 91 | 2 | 6046686 |
TWU 4-0220-C | 1~230 V, 50 Гц | 2 | 139 | 2 | 6049336 |
TWU 4-0220-C | 3~400 V, 50 Гц | 2 | 139 | 2 | 6049347 |
TWU 4-0405-C | 1~230 V, 50 Гц | 6 | 33 | 4 | 6049337 |
TWU 4-0405-C | 3~400 V, 50 Гц | 6 | 33 | 4 | 6049348 |
TWU 4-0407-C | 1~230 V, 50 Гц | 6 | 46 | 4 | 6049338 |
TWU 4-0407-C | 3~400 V, 50 Гц | 6 | 46 | 4 | 6049349 |
TWU 4-0409-C | 1~230 V, 50 Гц | 6 | 59 | 4 | 6049339 |
TWU 4-0409-C | 3~400 V, 50 Гц | 6 | 59 | 4 | 6049350 |
TWU 4-0414-C | 1~230 V, 50 Гц | 6 | 93 | 4 | 6049340 |
TWU 4-0414-C | 3~400 V, 50 Гц | 6 | 93 | 4 | 6049351 |
TWU 4-0418-C | 1~230 V, 50 Гц | 6 | 120 | 4 | 6049341 |
TWU 4-0418-C | 3~400 V, 50 Гц | 6 | 120 | 4 | 6049352 |
TWU 4-0427-C | 1~230 V, 50 Гц | 6 | 175 | 4 | 6049342 |
TWU 4-0427-C | 3~400 V, 50 Гц | 6 | 175 | 4 | 6049353 |
TWU 4-0435-C | 3~400 V, 50 Гц | 6 | 231 | 4 | 6049354 |
TWU 4-0444-C | 3~400 V, 50 Гц | 6 | 285 | 4 | 6049355 |
TWU 4-0448-C | 3~400 V, 50 Гц | 6 | 322 | 4 | 6049356 |
TWU 4-0804-C | 1~230 V, 50 Гц | 12 | 26 | 8 | 6049343 |
TWU 4-0804-C | 3~400 V, 50 Гц | 12 | 26 | 8 | 6049357 |
TWU 4-0806-C | 1~230 V, 50 Гц | 12 | 39 | 8 | 6049344 |
TWU 4-0806-C | 3~400 V, 50 Гц | 12 | 39 | 8 | 6049358 |
TWU 4-0808-C | 1~230 V, 50 Гц | 12 | 52 | 8 | 6049345 |
TWU 4-0808-C | 3~400 V, 50 Гц | 12 | 52 | 8 | 6049359 |
TWU 4-0813-C | 1~230 V, 50 Гц | 12 | 82 | 8 | 6049346 |
TWU 4-0813-C | 3~400 V, 50 Гц | 12 | 82 | 8 | 6049360 |
TWU 4-0817-C | 3~400 V, 50 Гц | 12 | 108 | 8 | 6049361 |
TWU 4-0821-C | 3~400 V, 50 Гц | 12 | 132 | 8 | 6049362 |
TWU 4-0823-C | 3~400 V, 50 Гц | 12 | 148 | 8 | 6049363 |
TWU 4-0832-C | 3~400 V, 50 Гц | 12 | 202 | 8 | 6049364 |
TWU 4-1608-C | 1~230 V, 50 Гц | 24 | 50 | - | 6061422 |
TWU 4-1608-C | 3~400 V, 50 Гц | 24 | 50 | - | 6061423 |
TWU 4-1611-C | 3~400 V, 50 Гц | 24 | 68 | - | 6061427 |
TWU 4-1613-C | 3~400 V, 50 Гц | 24 | 81 | - | 6061424 |
TWU 4-1615-C | 3~400 V, 50 Гц | 24 | 96 | - | 6061425 |
TWU 4-1620-C | 3~400 V, 50 Гц | 24 | 125 | - | 6061426 |
Тип насоса | Оптимал. напор Hopt, М | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0207-C | 32 | 4 | Rp 1¼ | 0,37 | 6046661 |
TWU 4-0207-C | 32 | 4 | Rp 1¼ | 0,37 | 6046688 |
TWU 4-0210-C | 48 | 4 | Rp 1¼ | 0,55 | 6046690 |
TWU 4-0210-C | 48 | 4 | Rp 1¼ | 0,55 | 6046687 |
TWU 4-0214-C | 65 | 4 | Rp 1¼ | 0,75 | 6046689 |
TWU 4-0214-C | 65 | 4 | Rp 1¼ | 0,75 | 6046686 |
TWU 4-0220-C | 98 | 4 | Rp 1¼ | 1,1 | 6049336 |
TWU 4-0220-C | 98 | 4 | Rp 1¼ | 1,1 | 6049347 |
TWU 4-0405-C | 20 | 4 | Rp 1¼ | 0,37 | 6049337 |
TWU 4-0405-C | 20 | 4 | Rp 1¼ | 0,37 | 6049348 |
TWU 4-0407-C | 32 | 4 | Rp 1¼ | 0,55 | 6049338 |
TWU 4-0407-C | 32 | 4 | Rp 1¼ | 0,55 | 6049349 |
TWU 4-0409-C | 41 | 4 | Rp 1¼ | 0,75 | 6049339 |
TWU 4-0409-C | 41 | 4 | Rp 1¼ | 0,75 | 6049350 |
TWU 4-0414-C | 66 | 4 | Rp 1¼ | 1,1 | 6049340 |
TWU 4-0414-C | 66 | 4 | Rp 1¼ | 1,1 | 6049351 |
TWU 4-0418-C | 86 | 4 | Rp 1¼ | 1,5 | 6049341 |
TWU 4-0418-C | 86 | 4 | Rp 1¼ | 1,5 | 6049352 |
TWU 4-0427-C | 124 | 4 | Rp 1¼ | 2,2 | 6049342 |
TWU 4-0427-C | 124 | 4 | Rp 1¼ | 2,2 | 6049353 |
TWU 4-0435-C | 167 | 4 | Rp 1¼ | 3 | 6049354 |
TWU 4-0444-C | 198 | 4 | Rp 1¼ | 4 | 6049355 |
TWU 4-0448-C | 226 | 4 | Rp 1¼ | 4 | 6049356 |
TWU 4-0804-C | 19 | 4 | Rp 2 | 0,75 | 6049343 |
TWU 4-0804-C | 19 | 4 | Rp 2 | 0,75 | 6049357 |
TWU 4-0806-C | 30 | 4 | Rp 2 | 1,1 | 6049344 |
TWU 4-0806-C | 30 | 4 | Rp 2 | 1,1 | 6049358 |
TWU 4-0808-C | 40 | 4 | Rp 2 | 1,5 | 6049345 |
TWU 4-0808-C | 40 | 4 | Rp 2 | 1,5 | 6049359 |
TWU 4-0813-C | 60 | 4 | Rp 2 | 2,2 | 6049346 |
TWU 4-0813-C | 60 | 4 | Rp 2 | 2,2 | 6049360 |
TWU 4-0817-C | 80 | 4 | Rp 2 | 3 | 6049361 |
TWU 4-0821-C | 95 | 4 | Rp 2 | 4 | 6049362 |
TWU 4-0823-C | 110 | 4 | Rp 2 | 4 | 6049363 |
TWU 4-0832-C | 147 | 4 | Rp 2 | 5,5 | 6049364 |
TWU 4-1608-C | - | 4 | Rp 2 | 2,2 | 6061422 |
TWU 4-1608-C | - | 4 | Rp 2 | 2,2 | 6061423 |
TWU 4-1611-C | - | 4 | Rp 2 | 3 | 6061427 |
TWU 4-1613-C | - | 4 | Rp 2 | 4 | 6061424 |
TWU 4-1615-C | - | 4 | Rp 2 | 4 | 6061425 |
TWU 4-1620-C | - | 4 | Rp 2 | 5,5 | 6061426 |

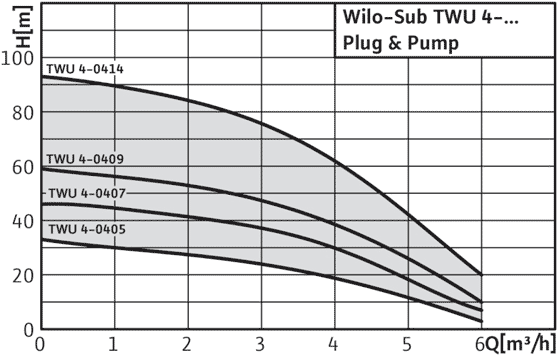

Тип насоса | Подключение к сети | Описание | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Арт.-№ |
---|---|---|---|---|---|---|
TWU 4-0405-C-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 6 | 33 | 4 | 6049385 |
TWU 4-0407-C-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 6 | 46 | 4 | 6049388 |
TWU 4-0407-C-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 6 | 46 | 4 | 6049386 |
TWU 4-0409-C-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 6 | 46 | 4 | 6049389 |
TWU 4-0409-C-Plug&Pump/FC | 1~230 V, 50 Гц | с Fluidcontrol | 6 | 46 | 4 | 6049387 |
TWU 4-0414-C-Plug&Pump/DS | 1~230 V, 50 Гц | с комплектом реле давления | 6 | 59 | 4 | 6049390 |
Тип насоса | Оптимал. напор Hopt, М | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0405-C-Plug&Pump/FC | 20 | 4 | Rp 1¼ | 0,37 | 6049385 |
TWU 4-0407-C-Plug&Pump/DS | 32 | 4 | Rp 1¼ | 0,55 | 6049388 |
TWU 4-0407-C-Plug&Pump/FC | 32 | 4 | Rp 1¼ | 0,55 | 6049386 |
TWU 4-0409-C-Plug&Pump/DS | 41 | 4 | Rp 1¼ | 0,75 | 6049389 |
TWU 4-0409-C-Plug&Pump/FC | 41 | 4 | Rp 1¼ | 0,75 | 6049387 |
TWU 4-0414-C-Plug&Pump/DS | 66 | 4 | Rp 1¼ | 1,1 | 6049390 |

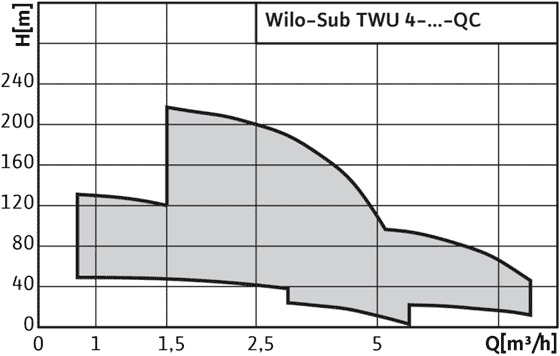

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0220-C-QC | 1~230 V, 50 Гц | 2 | 139 | 2 | 6049365 |
TWU 4-0220-C-QC | 3~400 V, 50 Гц | 2 | 139 | 2 | 6049372 |
TWU 4-0405-C-QC | 1~230 V, 50 Гц | 6 | 33 | 4 | 6049366 |
TWU 4-0405-C-QC | 3~400 V, 50 Гц | 6 | 33 | 4 | 6049373 |
TWU 4-0407-C-QC | 1~230 V, 50 Гц | 6 | 46 | 4 | 6049367 |
TWU 4-0407-C-QC | 3~400 V, 50 Гц | 6 | 46 | 4 | 6049374 |
TWU 4-0409-C-QC | 1~230 V, 50 Гц | 6 | 59 | 4 | 6049368 |
TWU 4-0409-C-QC | 3~400 V, 50 Гц | 6 | 59 | 4 | 6049375 |
TWU 4-0414-C-QC | 1~230 V, 50 Гц | 6 | 93 | 4 | 6049369 |
TWU 4-0414-C-QC | 3~400 V, 50 Гц | 6 | 93 | 4 | 6049376 |
TWU 4-0418-C-QC | 3~400 V, 50 Гц | 6 | 120 | 4 | 6049377 |
TWU 4-0427-C-QC | 3~400 V, 50 Гц | 6 | 175 | 4 | 6049378 |
TWU 4-0435-C-QC | 3~400 V, 50 Гц | 6 | 231 | 4 | 6049379 |
TWU 4-0804-C-QC | 1~230 V, 50 Гц | 12 | 26 | 8 | 6049370 |
TWU 4-0804-C-QC | 3~400 V, 50 Гц | 12 | 26 | 8 | 6049380 |
TWU 4-0806-C-QC | 1~230 V, 50 Гц | 12 | 39 | 8 | 6049371 |
TWU 4-0806-C-QC | 3~400 V, 50 Гц | 12 | 39 | 8 | 6049381 |
TWU 4-0808-C-QC | 3~400 V, 50 Гц | 12 | 52 | 8 | 6049382 |
TWU 4-0813-C-QC | 3~400 V, 50 Гц | 12 | 82 | 8 | 6049383 |
TWU 4-0817-C-QC | 3~400 V, 50 Гц | 12 | 108 | 8 | 6049384 |
Тип насоса | Оптимал. напор Hopt, М | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|
TWU 4-0220-C-QC | 98 | 4 | Rp 1¼ | 1,1 | 6049365 |
TWU 4-0220-C-QC | 98 | 4 | Rp 1¼ | 1,1 | 6049372 |
TWU 4-0405-C-QC | 20 | 4 | Rp 1¼ | 0,37 | 6049366 |
TWU 4-0405-C-QC | 20 | 4 | Rp 1¼ | 0,37 | 6049373 |
TWU 4-0407-C-QC | 32 | 4 | Rp 1¼ | 0,55 | 6049367 |
TWU 4-0407-C-QC | 32 | 4 | Rp 1¼ | 0,55 | 6049374 |
TWU 4-0409-C-QC | 41 | 4 | Rp 1¼ | 0,75 | 6049368 |
TWU 4-0409-C-QC | 41 | 4 | Rp 1¼ | 0,75 | 6049375 |
TWU 4-0414-C-QC | 66 | 4 | Rp 1¼ | 1,1 | 6049369 |
TWU 4-0414-C-QC | 66 | 4 | Rp 1¼ | 1,1 | 6049376 |
TWU 4-0418-C-QC | 86 | 4 | Rp 1¼ | 1,5 | 6049377 |
TWU 4-0427-C-QC | 124 | 4 | Rp 1¼ | 2,2 | 6049378 |
TWU 4-0435-C-QC | 167 | 4 | Rp 1¼ | 3 | 6049379 |
TWU 4-0804-C-QC | 19 | 4 | Rp 2 | 0,75 | 6049370 |
TWU 4-0804-C-QC | 19 | 4 | Rp 2 | 0,75 | 6049380 |
TWU 4-0806-C-QC | 30 | 4 | Rp 2 | 1,1 | 6049371 |
TWU 4-0806-C-QC | 30 | 4 | Rp 2 | 1,1 | 6049381 |
TWU 4-0808-C-QC | 40 | 4 | Rp 2 | 1,5 | 6049382 |
TWU 4-0813-C-QC | 60 | 4 | Rp 2 | 2,2 | 6049383 |
TWU 4-0817-C-QC | 80 | 4 | Rp 2 | 3 | 6049384 |

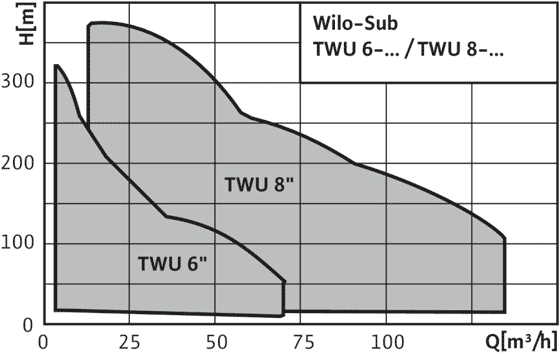

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|---|---|
TWU 6-1203-B | 3~400 V, 50 Гц | 16 | 30 | 4 | Rp 2 | 1,1 | 6043738 |
TWU 6-1205-B | 3~400 V, 50 Гц | 16 | 50 | 4 | Rp 2 | 2,2 | 6043739 |
TWU 6-1206-B | 3~400 V, 50 Гц | 16 | 60 | 4 | Rp 2 | 2,2 | 6043740 |
TWU 6-1207-B | 3~400 V, 50 Гц | 16 | 70 | 4 | Rp 2 | 3 | 6043741 |
TWU 6-1211-B | 3~400 V, 50 Гц | 16 | 110 | 4 | Rp 2 | 4 | 6043742 |
TWU 6-1213-B | 3~400 V, 50 Гц | 16 | 130 | 4 | Rp 2 | 5,5 | 6043743 |
TWU 6-1215-B | 3~400 V, 50 Гц | 16 | 150 | 4 | Rp 2 | 5,5 | 6043744 |
TWU 6-1219-B | 3~400 V, 50 Гц | 16 | 190 | 6 | Rp 2 | 7,5 | 6043745 |
TWU 6-1222-B | 3~400 V, 50 Гц | 16 | 220 | 6 | Rp 2 | 9,3 | 6043746 |
TWU 6-1227-B | 3~400 V, 50 Гц | 16 | 270 | 6 | Rp 2 | 11 | 6043747 |
TWU 6-1232-B | 3~400 V, 50 Гц | 16 | 320 | 6 | Rp 2 | 15 | 6043748 |
TWU 6-1232-B-SD | 3~400 V, 50 Гц | 16 | 320 | 6 | Rp 2 | 15 | 6043749 |
TWU 6-1803-B | 3~400 V, 50 Гц | 26 | 33 | 4 | Rp 2 | 2,2 | 6043750 |
TWU 6-1804-B | 3~400 V, 50 Гц | 26 | 44 | 4 | Rp 2 | 3 | 6043751 |
TWU 6-1805-B | 3~400 V, 50 Гц | 26 | 55 | 4 | Rp 2 | 3 | 6043752 |
TWU 6-1806-B | 3~400 V, 50 Гц | 26 | 66 | 4 | Rp 2 | 4 | 6043753 |
TWU 6-1808-B | 3~400 V, 50 Гц | 26 | 88 | 4 | Rp 2 | 5,5 | 6043754 |
TWU 6-1810-B | 3~400 V, 50 Гц | 26 | 110 | 6 | Rp 2 | 7,5 | 6043755 |
TWU 6-1812-B | 3~400 V, 50 Гц | 26 | 133 | 6 | Rp 2 | 7,5 | 6043756 |
TWU 6-1815-B | 3~400 V, 50 Гц | 26 | 165 | 6 | Rp 2 | 11 | 6043757 |
TWU 6-1818-B | 3~400 V, 50 Гц | 26 | 198 | 6 | Rp 2 | 11 | 6043758 |
TWU 6-1821-B | 3~400 V, 50 Гц | 26 | 230 | 6 | Rp 2 | 15 | 6043759 |
TWU 6-1821-B-SD | 3~400 V, 50 Гц | 26 | 230 | 6 | Rp 2 | 15 | 6043762 |
TWU 6-1824-B | 3~400 V, 50 Гц | 26 | 266 | 6 | Rp 2 | 15 | 6043760 |
TWU 6-1824-B-SD | 3~400 V, 50 Гц | 26 | 266 | 6 | Rp 2 | 15 | 6043761 |
TWU 6-2402-B | 3~400 V, 50 Гц | 35 | 21 | 4 | Rp 2 | 2,2 | 6043763 |
TWU 6-2403-B | 3~400 V, 50 Гц | 35 | 32 | 4 | Rp 2 | 3 | 6043764 |
TWU 6-2404-B | 3~400 V, 50 Гц | 35 | 43 | 4 | Rp 2 | 4 | 6043765 |
TWU 6-2405-B | 3~400 V, 50 Гц | 35 | 53 | 4 | Rp 2 | 5,5 | 6043766 |
TWU 6-2407-B | 3~400 V, 50 Гц | 35 | 74 | 6 | Rp 2 | 7,5 | 6043767 |
TWU 6-2409-B | 3~400 V, 50 Гц | 35 | 95 | 6 | Rp 2 | 11 | 6043768 |
TWU 6-2411-B | 3~400 V, 50 Гц | 35 | 117 | 6 | Rp 2 | 11 | 6043769 |
TWU 6-2413-B | 3~400 V, 50 Гц | 35 | 138 | 6 | Rp 2 | 15 | 6043770 |
TWU 6-2413-B-SD | 3~400 V, 50 Гц | 35 | 138 | 6 | Rp 2 | 15 | 6043774 |
TWU 6-2415-B | 3~400 V, 50 Гц | 35 | 159 | 6 | Rp 2 | 15 | 6043771 |
TWU 6-2415-B-SD | 3~400 V, 50 Гц | 35 | 159 | 6 | Rp 2 | 15 | 6043775 |
TWU 6-2418-B | 3~400 V, 50 Гц | 35 | 192 | 6 | Rp 2 | 18,5 | 6043772 |
TWU 6-2418-B-SD | 3~400 V, 50 Гц | 35 | 192 | 6 | Rp 2 | 18,5 | 6043776 |
TWU 6-2420-B | 3~400 V, 50 Гц | 35 | 214 | 6 | Rp 2 | 22 | 6043773 |
TWU 6-2420-B-SD | 3~400 V, 50 Гц | 35 | 214 | 6 | Rp 2 | 22 | 6043777 |
TWU 6-3503-B | 3~400 V, 50 Гц | 48 | 26 | 4 | Rp 2½ | 3 | 6043778 |
TWU 6-3504-B | 3~400 V, 50 Гц | 48 | 35 | 4 | Rp 2½ | 4 | 6043779 |
TWU 6-3506-B | 3~400 V, 50 Гц | 48 | 52 | 6 | Rp 2½ | 7,5 | 6043780 |
TWU 6-3507-B | 3~400 V, 50 Гц | 48 | 61 | 6 | Rp 2½ | 7,5 | 6043781 |
TWU 6-3510-B | 3~400 V, 50 Гц | 48 | 88 | 6 | Rp 2½ | 11 | 6043782 |
TWU 6-3512-B | 3~400 V, 50 Гц | 48 | 105 | 6 | Rp 2½ | 15 | 6043783 |
TWU 6-3512-B-SD | 3~400 V, 50 Гц | 48 | 105 | 6 | Rp 2½ | 15 | 6043786 |
TWU 6-3514-B | 3~400 V, 50 Гц | 48 | 122 | 6 | Rp 2½ | 15 | 6043784 |
TWU 6-3514-B-SD | 3~400 V, 50 Гц | 48 | 122 | 6 | Rp 2½ | 15 | 6043787 |
TWU 6-3517-B | 3~400 V, 50 Гц | 48 | 149 | 6 | Rp 2½ | 18,5 | 6043785 |
TWU 6-3517-B-SD | 3~400 V, 50 Гц | 48 | 149 | 6 | Rp 2½ | 18,5 | 6043788 |
TWU 6-4503-B | 3~400 V, 50 Гц | 72 | 25 | 4 | Rp 3 | 5,5 | 6043789 |
TWU 6-4504-B | 3~400 V, 50 Гц | 72 | 36 | 6 | Rp 3 | 7,5 | 6043790 |
TWU 6-4505-B | 3~400 V, 50 Гц | 72 | 43 | 6 | Rp 3 | 9,3 | 6043791 |
TWU 6-4506-B | 3~400 V, 50 Гц | 72 | 52 | 6 | Rp 3 | 11 | 6043792 |
TWU 6-4508-B | 3~400 V, 50 Гц | 72 | 67 | 6 | Rp 3 | 15 | 6043793 |
TWU 6-4508-B-SD | 3~400 V, 50 Гц | 72 | 67 | 6 | Rp 3 | 15 | 6043798 |
TWU 6-4510-B | 3~400 V, 50 Гц | 72 | 88 | 6 | Rp 3 | 18,5 | 6043794 |
TWU 6-4510-B-SD | 3~400 V, 50 Гц | 72 | 88 | 6 | Rp 3 | 18,5 | 6043799 |
TWU 6-4512-B | 3~400 V, 50 Гц | 72 | 104 | 6 | Rp 3 | 22 | 6043795 |
TWU 6-4512-B-SD | 3~400 V, 50 Гц | 72 | 104 | 6 | Rp 3 | 22 | 6044061 |
TWU 6-4514-B | 3~400 V, 50 Гц | 72 | 122 | 6 | Rp 3 | 30 | 6043796 |
TWU 6-4514-B-SD | 3~400 V, 50 Гц | 72 | 122 | 6 | Rp 3 | 30 | 6044062 |
TWU 6-4516-B | 3~400 V, 50 Гц | 72 | 140 | 6 | Rp 3 | 30 | 6043797 |
TWU 6-4516-B-SD | 3~400 V, 50 Гц | 72 | 140 | 6 | Rp 3 | 30 | 6044063 |
Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Диаметр двигателя, ∅ , " | Напорный патрубок | Номинальная мощность мотора, P2 / кВт | Арт.-№ |
---|---|---|---|---|---|---|---|
TWU 8-4202-B | 3~400 V, 50 Гц | 60 | 38 | 6 | Rp 3 | 7,5 | 6044129 |
TWU 8-4203-B | 3~400 V, 50 Гц | 60 | 58 | 6 | Rp 3 | 11 | 6044130 |
TWU 8-4204-B | 3~400 V, 50 Гц | 60 | 77 | 6 | Rp 3 | 15 | 6044131 |
TWU 8-4204-B-SD | 3~400 V, 50 Гц | 60 | 77 | 6 | Rp 3 | 15 | 6044139 |
TWU 8-4205-B | 3~400 V, 50 Гц | 60 | 96 | 6 | Rp 3 | 18,5 | 6044132 |
TWU 8-4205-B-SD | 3~400 V, 50 Гц | 60 | 96 | 6 | Rp 3 | 18,5 | 6044140 |
TWU 8-4206-B | 3~400 V, 50 Гц | 60 | 115 | 6 | Rp 3 | 22 | 6044133 |
TWU 8-4206-B-SD | 3~400 V, 50 Гц | 60 | 115 | 6 | Rp 3 | 22 | 6044141 |
TWU 8-4208-B | 3~400 V, 50 Гц | 60 | 153 | 6 | Rp 3 | 30 | 6044134 |
TWU 8-4208-B-SD | 3~400 V, 50 Гц | 60 | 153 | 6 | Rp 3 | 30 | 6044142 |
TWU 8-4210-B | 3~400 V, 50 Гц | 60 | 190 | 6 | Rp 3 | 37 | 6044135 |
TWU 8-4212-B | 3~400 V, 50 Гц | 60 | 230 | 6 | Rp 3 | 45 | 6044136 |
TWU 8-4214-B | 3~400 V, 50 Гц | 60 | 275 | 6 | Rp 3 | 55 | 6044137 |
TWU 8-4219-B | 3~400 V, 50 Гц | 60 | 375 | 8 | Rp 3 | 75 | 6044138 |
TWU 8-8001-B | 3~400 V, 50 Гц | 108 | 16 | 6 | Rp 4 | 5,5 | 6044143 |
TWU 8-8002-B | 3~400 V, 50 Гц | 108 | 33 | 6 | Rp 4 | 11 | 6044144 |
TWU 8-8003-B | 3~400 V, 50 Гц | 108 | 50 | 6 | Rp 4 | 15 | 6044145 |
TWU 8-8003-B-SD | 3~400 V, 50 Гц | 108 | 50 | 6 | Rp 4 | 15 | 6044152 |
TWU 8-8004-B | 3~400 V, 50 Гц | 108 | 67 | 6 | Rp 4 | 22 | 6044146 |
TWU 8-8004-B-SD | 3~400 V, 50 Гц | 108 | 67 | 6 | Rp 4 | 22 | 6044153 |
TWU 8-8006-B | 3~400 V, 50 Гц | 108 | 100 | 6 | Rp 4 | 30 | 6044147 |
TWU 8-8006-B-SD | 3~400 V, 50 Гц | 108 | 100 | 6 | Rp 4 | 30 | 6044154 |
TWU 8-8008-B | 3~400 V, 50 Гц | 108 | 134 | 6 | Rp 4 | 45 | 6044148 |
TWU 8-8010-B | 3~400 V, 50 Гц | 108 | 175 | 8 | Rp 4 | 55 | 6044149 |
TWU 8-8012-B | 3~400 V, 50 Гц | 108 | 210 | 8 | Rp 4 | 75 | 6044150 |
TWU 8-8015-B | 3~400 V, 50 Гц | 108 | 262 | 8 | Rp 4 | 93 | 6044151 |
TWU 8-10001-B | 3~400 V, 50 Гц | 132 | 21 | 6 | Rp 5 | 9,3 | 6044155 |
TWU 8-10002-B | 3~400 V, 50 Гц | 132 | 43 | 6 | Rp 5 | 18,5 | 6044156 |
TWU 8-10002-B-SD | 3~400 V, 50 Гц | 132 | 43 | 6 | Rp 5 | 18,5 | 6044163 |
TWU 8-10003-B | 3~400 V, 50 Гц | 132 | 63 | 6 | Rp 5 | 30 | 6044157 |
TWU 8-10003-B-SD | 3~400 V, 50 Гц | 132 | 63 | 6 | Rp 5 | 30 | 6044164 |
TWU 8-10004-B | 3~400 V, 50 Гц | 132 | 85 | 6 | Rp 5 | 30 | 6044158 |
TWU 8-10004-B-SD | 3~400 V, 50 Гц | 132 | 85 | 6 | Rp 5 | 30 | 6044165 |
TWU 8-10005-B | 3~400 V, 50 Гц | 132 | 106 | 6 | Rp 5 | 45 | 6044159 |
TWU 8-10007-B | 3~400 V, 50 Гц | 132 | 153 | 8 | Rp 5 | 55 | 6044160 |
TWU 8-10008-B | 3~400 V, 50 Гц | 132 | 175 | 8 | Rp 5 | 75 | 6044161 |
TWU 8-10010-B | 3~400 V, 50 Гц | 132 | 218 | 8 | Rp 5 | 93 | 6044162 |
