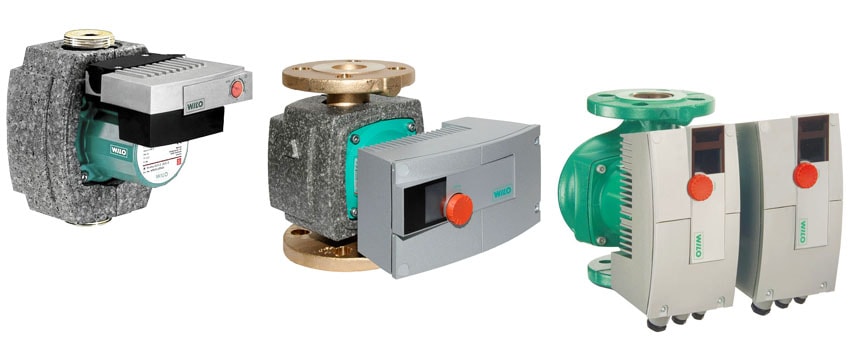

Насосы с мокрым ротором Wilo Stratos ECO-Z, Stratos Z, Stratos ZD
Насосы Wilo серии Stratos применяются в системах отопления, системах кондиционирования, закрытых контурах охлаждения, промышленных циркуляционных системах.
Конструкция и особенности
Wilo Stratos Stratos ECO-Z, Stratos Z, Stratos ZD это циркуляционные насосы с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности. Благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода) в насосах повышена экономия электроэнергии. Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей. Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR).
К особенностям стоит также отнести:
- Световой индикатор неисправности
- Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
- Система управления сдвоенными насосами посредством дополнительных IF-модулей
- Возможность настройки режимов работы
- Настройка частоты вращения
Технические характеристики
Параметры согласно максимальной конфигурации для серий ECO-Z / Z / ZD:
- расход - до 2,5 / 40 / 25 м3/час;
- напор - до 4,5 / 12 / 9 м;
- максимально вход. давление - 6 или 10 бар (специальное исполнение 10 или 16 бар);
- температура жидкости -10 до 110 °С.

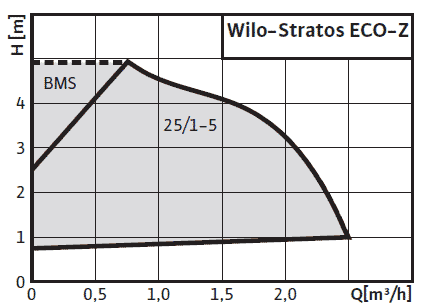

Модельный ряд насосов Wilo-Stratos ECO-Z
| Тип | Подсоединение RP | Номинальный внутренний диаметр фланца DN | Раз. Io, мм | Номинальное давление PN, бар | Подключение к сети | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|---|
| Stratos ECO-Z 25/1-5 | 1 | 25 | 180 | 10 | 1~230 В, 50 Гц | 3,1 | 4092513 |
| Stratos ECO-Z 25/1-5-BMS | 1 | 25 | 180 | 10 | 1~230 В, 50 Гц | 3,4 | 4092515 |

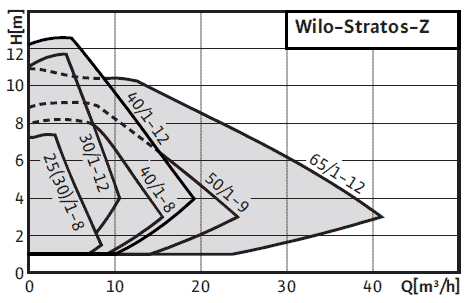

Модельный ряд насосов Wilo-Stratos-Z с бронзовым корпусом RG
| Тип | Подсоединение RP | Номинальный внутренний диаметр фланца DN | Раз. Io, мм | Номинальное давление PN, бар | Подключение к сети | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|---|
| Stratos-Z 25/1-8 | 1 | - | 180 | 10 | 1~230 В, 50 Гц | 6,0 | 2090469 |
| Stratos-Z 30/1-8 | 1¼ | - | 180 | 10 | 1~230 В, 50 Гц | 6,0 | 2090470 |
| Stratos-Z 30/1-12 | 1¼ | - | 180 | 10 | 1~230 В, 50 Гц | 7,5 | 2090471 |
| Stratos-Z 40/1-8 | - | 40 | 220 | 6/10 | 1~230 В, 50 Гц | 13,0 | 2090472 |
| Stratos-Z 40/1-12 | - | 40 | 250 | 6/10 | 1~230 В, 50 Гц | 18,0 | 2090473 |
| Stratos-Z 50/1-9 | - | 50 | 280 | 6/10 | 1~230 В, 50 Гц | 20,0 | 2090474 |
| Stratos-Z 65/1-12 | - | 65 | 340 | 6/10 | 1~230 В, 50 Гц | 34,0 | 2090475 |

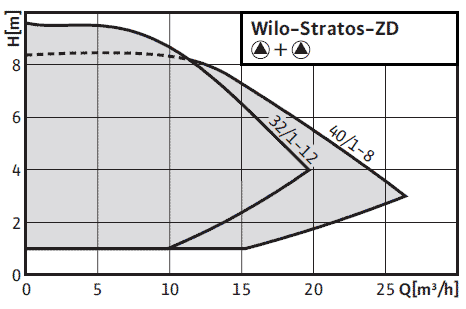

Модельный ряд насосов Wilo-Stratos-ZD
| Тип | Номинальный внутренний диаметр фланца DN | Раз. Io, мм | Номинальное давление PN, бар | Подключение к сети | Вес брутто М, кг | № арт. |
|---|---|---|---|---|---|---|
| Stratos-ZD 32/1-12 | 32 | 220 | 6/10 | 1~230 В, 50 Гц | 19,0 | 2090478 |
| Stratos-ZD 40/1-8 | 40 | 220 | 6/10 | 1~230 В, 50 Гц | 19,0 | 2090479 |
