Погружные дренажные насосы Wilo-EMU KS
Насосы Wilo серии EMU KS применяются для перекачивания или отвода жидкости разной степени загрязненности, для отвода жидкостей содержащие различные инородные частицы при условии максимального диаметра не более 45 мм. Могут устанавливаться как в погружном так и непогружном положении.
Конструкция и особенности
Погружные насосы EMU KS поставляются с горизонтальным или вертикальным напорным патрубком для резьбового подсоединения. Насосы с горизонтальным подсоединением к напорному патрубку оснащаются коленом 90°, чтобы обеспечить вертикальное подсоединение напорного шланга/трубопровода. Применяются открытые многолопастные колеса со свободным проходом 5…45 мм.
В EMU KS в зависимости от типа применяются электродвигатели с поверхностным охлаждением или самоохлаждающиеся электродвигатели в однофазном или трехфазном исполнении. Самоохлаждающиеся электродвигатели заполнены маслом, электродвигатели с поверхностным охлаждением оснащены датчиком контроля температуры двигателя и охлаждающим кожухом. Агрегаты взрывозащищенного исполнения KS 5, KS 6 и KS 16 оснащены электродвигателями с поверхностным охлаждением без охлаждающего кожуха. Все типы могут работать в длительном режиме в погруженном и непогруженном состоянии. При низком уровне воды возможно всасывание воды вместе с воздухом.
Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений, заполненная экологически чистым маслом. Герметичность со стороны насоса и со стороны электродвигателя обеспечивается скользящими торцовыми уплотнениями, не зависящими от направления вращения.
К особенностям также можно отнести:
- Долгий срок службы
- Прочная конструкция
- При низком уровне воды возможно всасывание воды вместе с воздухом
- Подходит для длительного режима работы (S1)
- Готовность к подключению
Кабель в EMU KS съемный, длина кабеля составляет 10 м или 20 м. Исполнение S оснащено поплавковым выключателем. Все типы оснащаются штекерами. Исполнение DMS оснащено прибором управления со встроенной защитой электродвигателя.
Технические характеристики

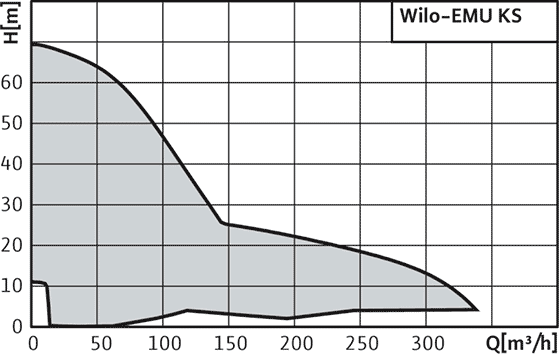

Параметры согласно максимальной конфигурации для серии EMU KS:
- расход - до 320 м3/час;
- напор - до 65 м;
- напорный патрубок - G 1¼, G 2, G 2½, G 3, G 4;
- температура жидкости от +3 до +40 °С (кратковременно до +70 °С).
| Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Оптимал. напор Hopt, М | Арт.-№ |
|---|---|---|---|---|---|---|
| KS 5 Ex D0 | 3~400 В, 50 Гц | 24 | 16 | 11 | 11 | 6030969 |
| KS 5 Ex DMS | 3~400 В, 50 Гц | 24 | 16 | 11 | 11 | По запросу |
| KS 6 Ex D0 | 3~400 В, 50 Гц | 12 | 21 | 8 | 17 | По запросу |
| KS 6 Ex DMS | 3~400 В, 50 Гц | 12 | 21 | 8 | 17 | По запросу |
| KS 8 D GG | 3~400 В, 50 Гц | 23 | 17 | 9 | 13 | По запросу |
| KS 8 D | 3~400 В, 50 Гц | 23 | 17 | 9 | 13 | 6019736 |
| KS 8 DS GG | 3~400 В, 50 Гц | 23 | 17 | 9 | 13 | По запросу |
| KS 8 DS | 3~400 В, 50 Гц | 23 | 17 | 9 | 13 | 6019739 |
| KS 8 E GG | 1~230 В, 50 Гц | 23 | 17 | 9 | 13 | По запросу |
| KS 8 E | 1~230 В, 50 Гц | 23 | 17 | 9 | 13 | 6019740 |
| KS 8 ES GG | 1~230 В, 50 Гц | 23 | 17 | 9 | 13 | По запросу |
| KS 8 ES | 1~230 В, 50 Гц | 23 | 17 | 9 | 13 | 6019741 |
| KS 9 D GG | 3~400 В, 50 Гц | 14 | 21 | 8 | 17 | По запросу |
| KS 9 D | 3~400 В, 50 Гц | 14 | 21 | 8 | 17 | 6019743 |
| KS 9 DS GG | 3~400 В, 50 Гц | 14 | 21 | 8 | 17 | По запросу |
| KS 9 DS | 3~400 В, 50 Гц | 14 | 21 | 8 | 17 | По запросу |
| KS 9 E GG | 1~230 В, 50 Гц | 14 | 21 | 8 | 17 | По запросу |
| KS 9 E | 1~230 В, 50 Гц | 14 | 21 | 8 | 17 | 6019745 |
| KS 9 ES GG | 1~230 В, 50 Гц | 14 | 21 | 8 | 17 | По запросу |
| KS 9 ES | 1~230 В, 50 Гц | 14 | 21 | 8 | 17 | 6020835 |
| KS 12 D GG | 3~400 В, 50 Гц | 27 | 13 | 16 | 8 | 6042087 |
| KS 12 DS GG | 3~400 В, 50 Гц | 27 | 13 | 16 | 8 | 6042089 |
| KS 12 E GG | 1~230 В, 50 Гц | 27 | 13 | 16 | 8 | 6042086 |
| KS 12 ES GG | 1~230 В, 50 Гц | 27 | 13 | 16 | 8 | 6042088 |
| KS 14 D GG | 3~400 В, 50 Гц | 35 | 11 | 20 | 9 | По запросу |
| KS 14 D | 3~400 В, 50 Гц | 35 | 11 | 20 | 9 | 6019447 |
| KS 14 DS GG | 3~400 В, 50 Гц | 35 | 11 | 20 | 9 | По запросу |
| KS 14 DS | 3~400 В, 50 Гц | 35 | 11 | 20 | 9 | По запросу |
| KS 14 E GG | 1~230 В, 50 Гц | 35 | 11 | 20 | 9 | По запросу |
| KS 14 E | 1~230 В, 50 Гц | 35 | 11 | 20 | 9 | 6019448 |
| KS 14 ES GG | 1~230 В, 50 Гц | 35 | 11 | 20 | 9 | По запросу |
| KS 14 ES | 1~230 В, 50 Гц | 35 | 11 | 20 | 9 | 6019449 |
| KS 15 D GG | 3~400 В, 50 Гц | 42 | 15 | 26 | 12 | По запросу |
| KS 15 D | 3~400 В, 50 Гц | 42 | 15 | 26 | 12 | 6019450 |
| KS 15 DS GG | 3~400 В, 50 Гц | 42 | 15 | 26 | 12 | По запросу |
| KS 15 DS | 3~400 В, 50 Гц | 42 | 15 | 26 | 12 | 6019784 |
| KS 15 E GG | 1~230 В, 50 Гц | 42 | 15 | 26 | 12 | По запросу |
| KS 15 E | 1~230 В, 50 Гц | 42 | 15 | 26 | 12 | 6019785 |
| KS 15 ES GG | 1~230 В, 50 Гц | 42 | 15 | 26 | 12 | По запросу |
| KS 15 ES | 1~230 В, 50 Гц | 42 | 15 | 26 | 12 | 6001201 |
| KS 16 Ex D0 | 3~400 В, 50 Гц | 60 | 19 | 34 | 14 | По запросу |
| KS 16 Ex DMS-Ex | 3~400 В, 50 Гц | 60 | 19 | 34 | 14 | По запросу |
| KS 20 D GG | 3~400 В, 50 Гц | 47 | 19 | 30 | 13 | 6042090 |
| KS 20 DS GG | 3~400 В, 50 Гц | 47 | 19 | 30 | 13 | 6042091 |
| KS 24 D | 3~400 В, 50 Гц | 59 | 21 | 39 | 14 | 6001204 |
| KS 24 DS | 3~400 В, 50 Гц | 59 | 21 | 39 | 14 | 6023360 |
| KS 37ZH D | 3~400 В, 50 Гц | 60 | 30 | 38 | 16 | 6019730 |
| KS 37ZH DS | 3~400 В, 50 Гц | 60 | 30 | 38 | 16 | По запросу |
| KS 37ZM D | 3~400 В, 50 Гц | 95 | 22 | 54 | 15 | 6019731 |
| KS 37ZM DS | 3~400 В, 50 Гц | 95 | 22 | 54 | 15 | По запросу |
| KS 37ZN D | 3~400 В, 50 Гц | 118 | 18 | 74 | 11 | 6019732 |
| KS 37ZN DS | 3~400 В, 50 Гц | 118 | 18 | 74 | 11 | По запросу |
| KS 70ZH D | 3~400 В, 50 Гц | 45 | 41 | 36 | 33 | 6021370 |
| KS 70ZH DS | 3~400 В, 50 Гц | 45 | 41 | 36 | 33 | По запросу |
| KS 70ZM D | 3~400 В, 50 Гц | 105 | 32 | 65 | 24 | 6021343 |
| KS 70ZM DS | 3~400 В, 50 Гц | 105 | 32 | 65 | 24 | По запросу |
| KS 70ZN D | 3~400 В, 50 Гц | 160 | 24 | 97 | 16 | 6021369 |
| KS 70ZN DS | 3~400 В, 50 Гц | 160 | 24 | 97 | 16 | По запросу |
| KS 220H Ceram | 3~400 В, 50 Гц | 166 | 71 | 92 | 50 | По запросу |
| KS 220MH Ceram | 3~400 В, 50 Гц | 190 | 55 | 133 | 27 | По запросу |
| KS 220MN Ceram | 3~400 В, 50 Гц | 250 | 40 | 121 | 28 | По запросу |
| KS 220N Ceram | 3~400 В, 50 Гц | 340 | 31 | 194 | 23 | По запросу |
| Тип насоса | Номинальная мощность мотора, P2 / кВт | Напорный патрубок | Напорный патрубок | Арт.-№ |
|---|---|---|---|---|
| KS 5 Ex D0 | 0,75 | G 1¼ | Storz C | 6030969 |
| KS 5 Ex DMS | 0,75 | G 1¼ | Storz C | По запросу |
| KS 6 Ex D0 | 0,75 | G 1¼ | Storz C | По запросу |
| KS 6 Ex DMS | 0,75 | G 1¼ | Storz C | По запросу |
| KS 8 D GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 8 D | 0,75 | G 1¼ | Storz C | 6019736 |
| KS 8 DS GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 8 DS | 0,75 | G 1¼ | Storz C | 6019739 |
| KS 8 E GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 8 E | 0,75 | G 1¼ | Storz C | 6019740 |
| KS 8 ES GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 8 ES | 0,75 | G 1¼ | Storz C | 6019741 |
| KS 9 D GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 9 D | 0,75 | G 1¼ | Storz C | 6019743 |
| KS 9 DS GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 9 DS | 0,75 | G 1¼ | Storz C | По запросу |
| KS 9 E GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 9 E | 0,75 | G 1¼ | Storz C | 6019745 |
| KS 9 ES GG | 0,75 | G 1¼ | Storz C | По запросу |
| KS 9 ES | 0,75 | G 1¼ | Storz C | 6020835 |
| KS 12 D GG | 1,3 | G 2 | Storz C | 6042087 |
| KS 12 DS GG | 1,3 | G 2 | Storz C | 6042089 |
| KS 12 E GG | 1,3 | G 2 | Storz C | 6042086 |
| KS 12 ES GG | 1,3 | G 2 | Storz C | 6042088 |
| KS 14 D GG | 0,75 | G 2 | Storz C | По запросу |
| KS 14 D | 0,75 | G 2 | Storz C | 6019447 |
| KS 14 DS GG | 0,75 | G 2 | Storz C | По запросу |
| KS 14 DS | 0,75 | G 2 | Storz C | По запросу |
| KS 14 E GG | 0,75 | G 2 | Storz C | По запросу |
| KS 14 E | 0,75 | G 2 | Storz C | 6019448 |
| KS 14 ES GG | 0,75 | G 2 | Storz C | По запросу |
| KS 14 ES | 0,75 | G 2 | Storz C | 6019449 |
| KS 15 D GG | 1,3 | G 2 | Storz C | По запросу |
| KS 15 D | 1,3 | G 2 | Storz C | 6019450 |
| KS 15 DS GG | 1,3 | G 2 | Storz C | По запросу |
| KS 15 DS | 1,3 | G 2 | Storz C | 6019784 |
| KS 15 E GG | 1,3 | G 2 | Storz C | По запросу |
| KS 15 E | 1,3 | G 2 | Storz C | 6019785 |
| KS 15 ES GG | 1,3 | G 2 | Storz C | По запросу |
| KS 15 ES | 1,3 | G 2 | Storz C | 6001201 |
| KS 16 Ex D0 | 2 | G 2 | Storz C | По запросу |
| KS 16 Ex DMS-Ex | 2 | G 2 | Storz C | По запросу |
| KS 20 D GG | 2,2 | G 2½ | Storz B | 6042090 |
| KS 20 DS GG | 2,2 | G 2½ | Storz B | 6042091 |
| KS 24 D | 2,4 | G 3 | Storz B | 6001204 |
| KS 24 DS | 2,4 | G 3 | Storz B | 6023360 |
| KS 37ZH D | 3,85 | G 4 | Storz A | 6019730 |
| KS 37ZH DS | 3,85 | G 4 | Storz A | По запросу |
| KS 37ZM D | 3,85 | G 4 | Storz A | 6019731 |
| KS 37ZM DS | 3,85 | G 4 | Storz A | По запросу |
| KS 37ZN D | 3,85 | G 4 | Storz A | 6019732 |
| KS 37ZN DS | 3,85 | G 4 | Storz A | По запросу |
| KS 70ZH D | 7,5 | G 4 | Storz A | 6021370 |
| KS 70ZH DS | 7,5 | G 4 | Storz A | По запросу |
| KS 70ZM D | 7,5 | G 4 | Storz A | 6021343 |
| KS 70ZM DS | 7,5 | G 4 | Storz A | По запросу |
| KS 70ZN D | 7,5 | G 4 | Storz A | 6021369 |
| KS 70ZN DS | 7,5 | G 4 | Storz A | По запросу |
| KS 220H Ceram | 22 | G 6 | Storz F | По запросу |
| KS 220MH Ceram | 22 | G 6 | Storz F | По запросу |
| KS 220MN Ceram | 22 | G 6 | Storz F | По запросу |
| KS 220N Ceram | 22 | G 6 | Storz F | По запросу |
