Насосная установка для отвода сочных вод Wilo-DrainLift XXL

Wilo-DrainLift XXL

    Канализационная установка Wilo серии DrainLift XXL применяется для перекачивания  различных хозяйственно-бытовых стоков, в том числе с фекалиями, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора.


Конструкция и особенности

    Wilo-DrainLift XXL – это полностью укомплектованная автоматизированная установка, которая готова к подключению и эксплуатации в том числе в условиях полного погружения  (высота погружения: 2 м вод.ст., время погружения: 7 дней). По конструкции предусмотрен один или два водонепроницаемые накопительные резервуары. Оборудована DrainLift XXL двумя насосами для отвода сточных вод серии Wilo-Drain TP 80 или TP 100 (материал: нержавеющая сталь и композитные материалы). Простота в эксплуатации благодаря небольшому общему весу установки, например, вес двухнасосной установки с насосом TP 80 составляет только 160 кг (самый большой вес отдельного элемента: насос 62 кг). Оптимальное опорожнение резервуаров благодаря системе глубокого всасывания.

    Станция сама по себе довольно компактна, и совершенно не требует какого-либо дополнительного технического обслуживания. В комплектацию Wilo-DrainLift XXL в зависимости от модели входят один или два резервуара, а также два насоса TP 80/100. Причём, второй насос является резервным, который включается в работу, либо в случае выхода из строя основного, или во время возникновения пиковых нагрузок. За счёт того, что оба насоса (оснащены специальным защитным охлаждающим кожухом, для обеспечения теплозащиты электродвигателя) расположены вне резервуара – это значительно облегчает проведение технического обслуживания и ремонтных работ.

    Внимание: Прибор управления не может работать в погруженном состоянии, поэтому его необходимо установить в защищенном от воды месте.

    Комплектация поставки:

  • Управляемый микропроцессором прибор управления с автоматическим режимом переключения насосов, работы резервного насоса, а также с режимом включения второго насоса при пиковых нагрузках, с беспотенциальными контактами и лампами сигнализации рабочего состояния и неисправности для каждого насоса.
  • Эластичное шланговое соединение для вентиляции DN 70.
  • Эластичное шланговое соединение для подключения ручного мембранного насоса. Комплект для соединения резервуара с насосом (включая фланец со шлангом для вентиляции).


    Пример расшифровки DrainLift XXL 1080-2/8,4:

  • XXL  - серия напорной установки для крупных объектов;
  • 1010 = напорный патрубок DN 1008 = напорный патрубок DN 80;
  • 8080 = общий объем 800 л40 = общий объем 400 л;
  • 2 - двухнасосная установка;
  • /8,4 - мощность P2 одного насоса [кВт].


Технические характеристики

    Параметры согласно максимальной конфигурации:

  • Подключение к сети 3~ 400 В, 50 Гц
  • Потребляемая мощность P1 в зависимости от типа от 3 до 10,0 кВт
  • Длина кабеля от установки к прибору управления 10 м
  • Режим работы S1, S3
  • Температура перекачиваемых жидкостей макс. 40° C, кратковременно 65° C
  • Температура окружающей среды макс. 40 °C
  • Свободный проход в зависимости от типа от 78 мм до 95 мм
  • Напорный патрубок в зависимости от типа DN 80 или DN 100
  • Подключение к подводящему трубопроводу 3 x DN 100/150, 1 x DN 100
  • Подключение к вентиляционному трубопроводу DN 70 мм
  • Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины подводящего патрубка) 700 мм
  • Класс защиты (без прибора управления) IP 68
  • Общий объем резервуара 400/800 л
  • Объем включения 200/400 л

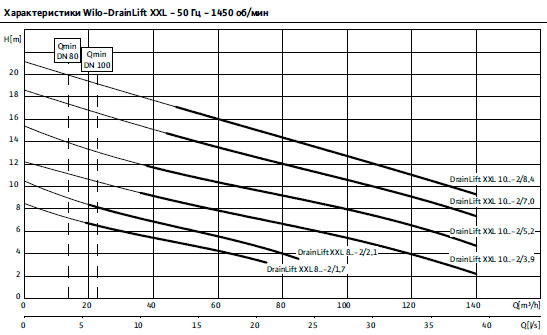

Wilo-DrainLift XXL поля характеристик


Модельный ряд Wilo-DrainLift XXL
Тип Подключение к сети Артикул
Wilo-DrainLift XXL 840-2/1,7 3∼400 В, 50 Гц 2509000
Wilo-DrainLift XXL 840-2/2,1 2509001
Wilo-DrainLift XXL 880-2/1,7 2509005
Wilo-DrainLift XXL 880-2/2,1 2509006
Wilo-DrainLift XXL 1040-2/3,9 2509014
Wilo-DrainLift XXL 1040-2/5,2 2509015
Wilo-DrainLift XXL 1040-2/7,0 2509016
Wilo-DrainLift XXL 1040-2/8,4 2509017
Wilo-DrainLift XXL 1080-2/3,9 2509034
Wilo-DrainLift XXL 1080-2/5,2 2509035
Wilo-DrainLift XXL 1080-2/7,0 2509036
Wilo-DrainLift XXL 1080-2/8,4 2509037
