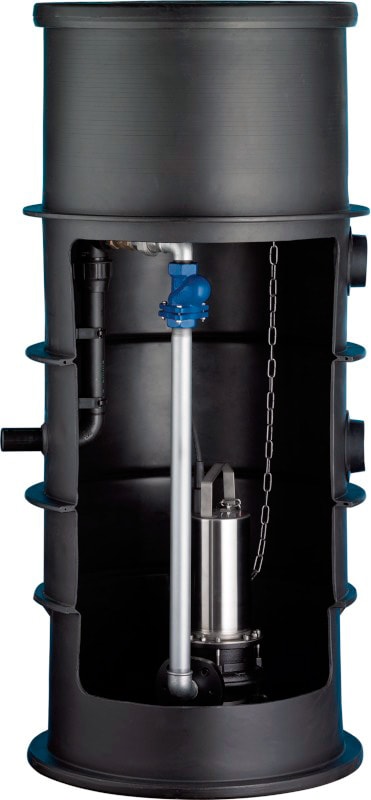

Шахтная канализационная насосная станция Wilo-Drainlift WS 625
Снято с производства.
По своим технологическим, конструктивным и функциональным особенностям Wilo-Drainlift WS 625 относится к шахтным водоотводящим установкам. Шахтная установка данной модели удобна для откачивания загрязненных подпочвенных вод в разных отраслях промышленности, а также в дренажном водоотводе подвальных помещений производственных помещений и жилых высотных зданий из инженерных систем, расположенных ниже уровня сливной канализации.
Конструкция и особенности
Шахтные насосные станции германского производства концерна Wilo отличаются выносливостью, экономичностью и долговечностью в работе. Соответствие цена-качество тоже на стороне разработчиков и производителей насосной продукции из Дортмунда.
К основным конструктивным особенностям можно отнести:
- прочная ребристая полиэтиленовая шахта с вмонтированной системой трубопроводов, обратным клапаном, напорной трубой и муфтовой задвижкой
- высота шахты от 1200 до 2100мм для каждого конкретного случая применения
- вес станции от 35кг
- высокая степень защиты электрооборудования благодаря двойному уплотнению соединений специальной конструкции с применением полиуретана
- в насосе типа МТС 40/21 шахты установлен защищенный от засорения крупными примесями сферический режущий механизм с внутренней заточкой резака
- минимальное давление в трубопроводе шахтной насосной станции данного типа 6 бар
- с менее мощными насосами около 4-х бар
- при откачке дренажных, сточных и подпочвенных вод из подвальных и цокольных помещений производственных, торговых и жилых зданий шахтная насосная станция Wilo-Drainlift WS 625 устанавливается в грунт рядом с постройками.
- шахтная станция данного типа рассчитана на работу с насосами разных серий Wilo
- выпускаются установки с одним и двумя насосами и резервуарами двух типов WS 900 и WS 1100
- номинальный диаметр напорного штуцера 11/2 DN 80
- трубная обвязка станций выполнена из нержавеющих сталей
- физические свойства позволяют выдерживать нагрузки от 100кг (тип А) до двух-трех тонн (тип Б/В)
- при необходимости можно применять насосы с режущими механизмами серии Wilo Drain VTS
Технические характеристики
Параметры согласно максимальной конфигурации:
- расход - до 18м3/час;
- напор - до 27 м;
- сеть - 3~ 400 В;
- высота - от 1200 до 2100 мм;
- диаметр - 625 мм;
- подключения к напорному трубопроводу - DN 80.
Тип насоса | Для применения насоса(ов) | Общий объем | Подводящий патрубок | Напорний патрубок | Арт.-№ |
---|---|---|---|---|---|
WS 625 E/1200 | Drain TMW 32/11 | 368 | DN 100 | ∅ 50 | 2097141 |
WS 625 E/1200 | Drain TC 40/Drain STS 40 | 368 | DN 100 | ∅ 50 | 2097145 |
WS 625 E/1200 | RexaCut FIT C04 | 368 | DN 100 | ∅ 50 | 2097149 |
WS 625 E/1500 | Drain TMW 32/11 | 460 | DN 100 | ∅ 50 | 2097142 |
WS 625 E/1500 | Drain TC 40/Drain STS 40 | 460 | DN 100 | ∅ 50 | 2097146 |
WS 625 E/1500 | RexaCut FIT C04 | 460 | DN 100 | ∅ 50 | 2097150 |
WS 625 E/1800 | Drain TMW 32/11 | 552 | DN 100 | ∅ 50 | 2097143 |
WS 625 E/1800 | Drain TC 40/Drain STS 40 | 552 | DN 100 | ∅ 50 | 2097147 |
WS 625 E/1800 | RexaCut FIT C04 | 552 | DN 100 | ∅ 50 | 2097151 |
WS 625 E/2100 | Drain TMW 32/11 | 644 | DN 100 | ∅ 50 | 2097144 |
WS 625 E/2100 | Drain TC 40/Drain STS 40 | 644 | DN 100 | ∅ 50 | 2097148 |
WS 625 E/2100 | RexaCut FIT C04 | 644 | DN 100 | ∅ 50 | 2097152 |
