Канализационная насосная установка Wilo-DrainLift M

Wilo-DrainLift M1Wilo-DrainLift M2


    Канализационная насосная установка Wilo серии DrainLift M применяется для перекачивания сточных вод с фекалиями, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).


Конструкция и особенности

    DrainLift M полностью готова к подсоединению и эксплуатации. Состоит из  одного (серия M1/8) или двух (серия M1/8) насосов (корпус - нержавеющая сталь, рабочее колесо - свободновихревое из синтетического материала) и резервуара из полиуретана. По своей конструкции станция полностью затапливаемая (высота затопления: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым накопительным резервуаром и защитой от всплытия.

    Обе установки DrainLift M1 и DrainLift M2 имеют управление со штекером CEE, беспотенциальный контакт, встроенную независимую аварийную сигнализацию (аккумулятор - опция) и настройку времени задержки выключения.

    В поставку входит:

  • Готовая к подключению станция; прибор управления(автономная аварийная сигнализация);
  • Коннектор ПВХ с зажимами для подведения патрубка;
  • Специальное монтажное уплотнение для соединения выпускной трубы ручного мембранного насоса DN 50;
  • Уплотнитель при входе DN 100;
  • Манжета для вентиляционного патрубка DN 70;
  • Клапан обратного типа для исполнения RV;
  • Фланцевый переходник DN 80/100 с плоским уплотнением, эластичным коннектором, хомутами и гайками для подключения к напорному трубопроводу DN 100;
  • Приспособление для проделования отверстий;
  • Крепежные элементы;
  • Материал звукоизоляции;
  • Руководство по эксплуатации.

    Преимущества:

  • Большой объем поставки;
  • Благодаря небольшому весу удобно монтировать;
  • Требует мало места для установки, возможность свободно выбрать вход;
  • Возможны несколько вариантов монтажа (непосредственное подсоединение к унитазу, выдаление сточных вод из другого помещения, монтаж на стену или в неё);
  • Исполнение для (1Ф) однофазного - (3Ф) трехфазного тока;
  • Автономная встроенная система аварийной сигнализации;
  • Встроенная термическая защита мотора;
  • Индикация частоты проведения техобслуживания для M2


Технические характеристики

  • расход - до 35 м3/час;
  • напор - до 8 м;
  • высота затопления - 2 м вод. ст., макс. на 7 дней
  • температура жидкости от +3 до +40 °С (кратковременно до 60 °C);
  • температура окружающей среды до 40 °C;
  • макс. объем включения - от 24 л до 40 л
  • сеть - 1~ 230 В или 3~ 400 В;
  • режим работы: S3-15%, 120 сек;
  • подсоединение к напорному патрубку - DN 80;
  • подключения к приточному трубопроводу - 1x DN 40 / 1x DN 100 (произвольный выбор);
  • подсоединение для вентиляции - DN 70;
  • класс защиты (без прибора управления) IP 67.

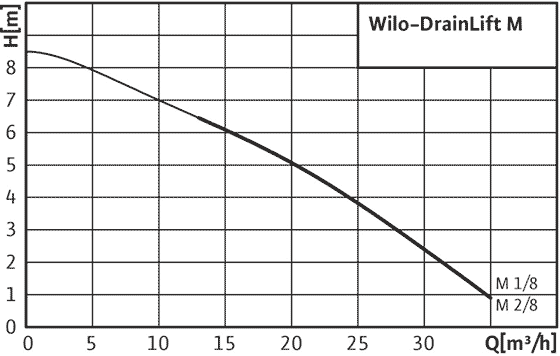

Wilo-DrainLift M кривая характеристик


Модельный ряд Wilo-DrainLift M
Тип насоса Подключение к сети Макс. приток/ч при режиме S3 Общий обьем Макс. уровень вкл. Напорный патрубок Подводящий патрубок Диагонал. размеры Арт.-№
M 1/8 RV 1~230 В, 50 Гц max. 1080 62 24 DN 80 DN 40/DN 100/DN 150 742 2528940
M 1/8 RV 3~400 В, 50 Гц max. 1080 62 24 DN 80 DN 40/DN 100/DN 150 742 2528941
M 1/8 1~230 В, 50 Гц max. 1080 62 24 DN 80 DN 40/DN 100/DN 150 742 2528650
M 1/8 3~400 В, 50 Гц max. 1080 62 24 DN 80 DN 40/DN 100/DN 150 742 2528651
M 2/8 RV 1~230 В, 50 Гц max. 3600 115 40 DN 80 DN 40/DN 100/DN 150 980 2531400
M 2/8 RV 3~400 В, 50 Гц max. 3600 115 40 DN 80 DN 40/DN 100/DN 150 980 2531401
