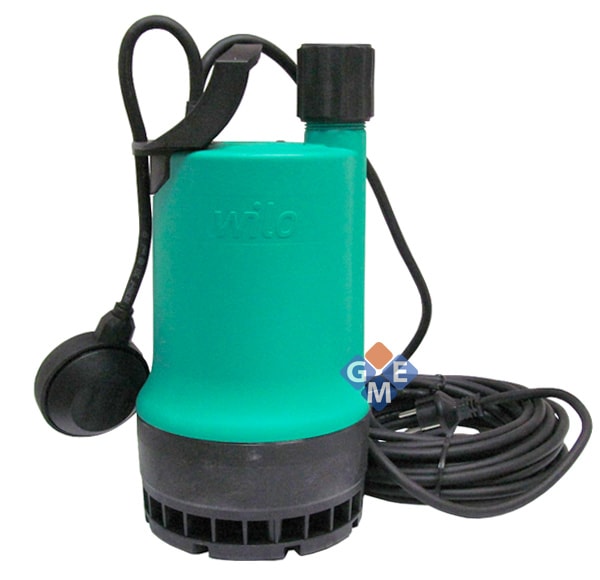

Дренажные насосы Wilo-Drain TM/TMR/TMW 32
Насосы погружного типа Wilo серии TM, TMR, TMW предназначены для перекачивания загрязненной воды без фекалий и волокнистых включений.
Конструкция и особенности
Насосы серии TM, TMR, TMW оснащены многолопастным рабочим колесом открытого типа и свободным проходом диаметром до 10 мм (для TMR - до 2 мм) согласно EN 12050-2. Насосы имеют постоянное охлаждение за счет перекачиваемой среды, которая проходит между внешней оболочкой утройства и корпусом мотора, который выполненный из нержавеющей стали. Долгострочное предохранение агрегата обеспечивается благодаря серийно встроенному термореле мотора. С насосом также идет соединительный кабель, который оснащен штекером с защитным контактом длиной 4 м и 10 м и поплавким выключателем (кроме TM 32/8-10M).
TMR
Серия Wilo-Drain TMR спроектирована для случаев, когда уровень остаточной воды должен быть максимально низким. С помощью специального всасывающего фильтра можна получить результат в 2 мм остаточного уровня.
TMW
Насосы TMW из-за особенностей своей конструкции способны создавать завихрения в районе всасывания. Это исключает загрязнения приямника. Это помогает избежать появления нежелательных запахов сточных ввод. Благодаря своей особой конструкции происходит снижение частоты проведения технического обслуживания аппарата. Из-за отсутствия системы Twister характеристика повысилась на 1м.
Пример расшифровки Wilo Drain TM и TMW 32/7:
- TM - Погружной насос;
- W - Тип устройства;
- W = со взмучивающим устройством;
- R = с нормальновсасывающим устройством;
- 32 - Номинальный диаметр напорного патрубка [мм];
- 7 - Максимальная высота подачи [м];
Преимущества/особенности продукции:
- Минимальный уровень остаточных вод в 2 мм (TMR);
- благодаря запатентованному встроенному взмучивающему устройству (TMW) постоянно чистая насосная шахта;
- присутствует поплавковый выключатель (исполнение A)
- подходит для агрессивных перекачиваемых сред (исполнение HD)
- включая подсоединение шланга и кабель длиной 10 м.
Материалы:
- Корпус насоса: PP?GF30;
- Рабочее колесо: PPE/PS-GF20;
- Вал: 1,4104 (AISI 430F) или 1,4404 (AISI 316L) (при TMW 32/11 HD);
- Манжетное уплотнение: на стороне мотора – NBR, на стороне насоса – графит и керамика;
- Корпус двигателя: 1,4301(AISI 304) или 1,4404 (AISI 316L) (для TMW 32/11 HD).
Технические характеристики
Параметры согласно максимальной конфигурации для серий TM / TMR / TMW:
- расход - до 11,5 / 9 / 14 м3/час;
- напор - до 7,5 / 6 / 10 м;
- максимально раб. давление 6 бар;
- температура жидкости от +3 до +35 °С (кратковременно до +90 °С).
Модельный ряд насосов Wilo-Drain TM, TMR, TMW
Тип | Подключение к сети | Артикул |
---|---|---|
Wilo-Drain TM 32/7 | 1∼230 В, 50 Гц | 4048412 |
Wilo-Drain TM 32/8-10M | 4048411 | |
Wilo-Drain TMR 32/8 | 4145325 | |
Wilo-Drain TMR 32/8-10M | 4145326 | |
Wilo-Drain TMR 32/11 | 4145327 | |
Wilo-Drain TMW 32/8 | 4048413 | |
Wilo-Drain TMW 32/8-10M | 4058059 | |
Wilo-Drain TMW 32/11 | 4048414 | |
Wilo-Drain TMW 32/11-10M | 4058060 | |
Wilo-Drain TMW 32/11HD | 4048715 |
