Погружные насосы для грязной воды Wilo-Drain TMT/TMC

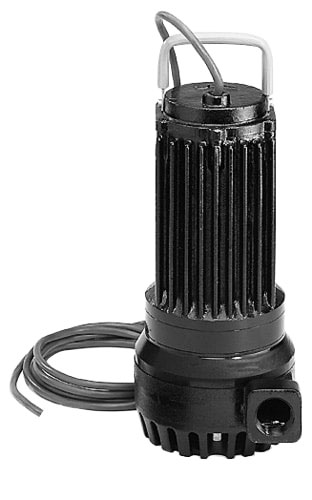

Wilo-Drain TMT/TMC

    Насосы Wilo серии TMT и TMC применяются для перекачивания загрязненной воды в том числе промышленной загрязненной воды высокой температуры с частицами размером до 9 мм.


Конструкция и особенности

    По конструкции Wilo TMT/TMC рассчитаны на вертикальную установку в полностью затапливаемом состоянии. Насосы перекачивают химически активные среды температурой до 95 °C, зависимо от материала изготовления. Зависимо от типа, материалами изготовления гидравлического корпуса и рабочего колеса могут быть бронза, серый чугун, литая нержавеющая сталь. С напорной стороны присоединение представляет собой горизонтальное фланцевое соединение.

    Мотор серии TMT, TMC оснащен системой самоохлаждения и помехоподавления. Может быть выполнен из бронзы, серого чугуна или литой нержавеющей стали. Внутри заполнен маслом, с помощью которого осуществляется охлаждение. Сквозь корпус отводимое тепло передается перекачиваемой и окружающей среде, вследствие чего агрегат длительно работает погруженно и кратковременно – непогруженно. Имеет герметичную конструкцию, бесшумный, помехоустойчивый. Присутствует защита от утечки токов. Порог срабатывания защиты составляет 30 мА согласно документации EN 6033541-2,41 (для применения при подключении вне здания). Аппарат оснащен термоустойчивым кабелем со свободными концами, длинной 10м, подвод которого в корпус мотора является герметично залитым. При выполнении из литой нержавеющей стали в комплекте идет также кабельный защитный шланг.

    На стороне насоса и мотора уплотнение выполнено в виде двух торцевых уплотнений скользящего типа. Масляная камера расположена между торцевыми уплотнениями.

    Пример расшифровки Wilo-Drain TMT 32M113/7,5Ci:

  • TMT - серия погружного дренажного насоса;
  • 32 - номинальный диаметр напорного патрубка G 1¼;
  • М - исполнение рабочего колеса: многолопастное рабочее колесо;
  • 113 - диаметр рабочего колеса в мм;
  • 7.5/10 = номинальная мощность электродвигателя P2 в кВт;
  • Ci - материал: серый чугун.


Технические характеристики

    Параметры согласно максимальной конфигурации для серий TMT/ TMC:

  • расход - до 20 м3/час;
  • напор - до 12 м;
  • максимально раб. давление 6 бар (10 бар);
  • температура жидкости от +3 до +95 °С;
  • сеть - 3~400В;
  • напорные патрубоки: G 1¼ (TMT 32M); Rp 1¼ (TMT/TMC 32H); Rp 1½ (TMC 40).

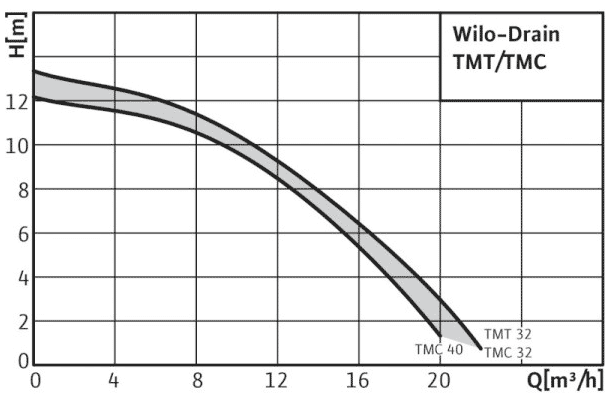

Wilo-Drain TMT/TMC поля характеристик


Модельный ряд Wilo-Drain TMT/TMC
Тип насоса Альтерн. маркировка Подключение к сети Макс. расход,
Qmax, м3
Макс. напор,
Hmax, M
Оптим. расход,
Qopt, м3
Оптим. напор,
Hopt, М
Арт.-№
TMC 32H102/7,5Br TMC30-0,5 DM BZ 3~400 В, 50 Гц 22 13 12 10 120549299
TMC 40H102/7,5Sr TMC30-0,7 DM VA 3~400 В, 50 Гц 20 12 11 9 120654899
TMT 32H102/7,5Ci TMT30-0,5 DM 3~400 В, 50 Гц 22 13 - - 120549093
