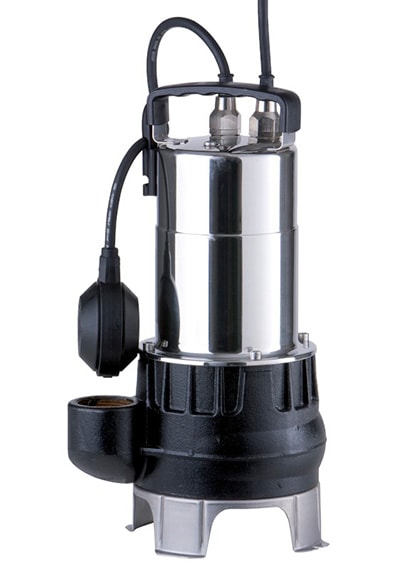

Погружные дренажные насосы Wilo-Drain TC 40
Насосы Wilo серии Drain TC применяются для для перекачивания загрязненной воды с наличием твердых фракций максимального диаметра 10 мм, для водоотведения из канализации земельных участков и бытовой канализации, на очистных сооружениях разных типов, из технологических и промышленных систем.
Конструкция и особенности
Wilo-Drain TC это погружные насосы со свободновихревым рабочим колесом. Насосы могут использоваться как в стационарном, так и в переносном положении. Напорный патрубок для подключения - вертикальный с резьбовым подсоединением с напорной стороны. В качестве рабочего колеса применяются рабочие колеса свободновихревого типа со свободным проходом в 10 мм. Наличие теплообменника обеспечивает непрерывную эксплуатацию в погруженном состоянии, в непогруженном состоянии возможна лишь кратковременная работа. Встроенный теплообменник обеспечивает хорошую передачу тепла от двигателя к перекачиваемой среде. Максимальная глубина погружения - 5 м.
С целью защиты мотора от проникновения перекачиваемой среды установлена камера сжатия. Используемая заполняющая среда экологически безвредна и поддается полному биологическому расщеплению. Съемный поплавковый выключатель и кабель мотора легко заменяются. Уплотнение со стороны перекачиваемой среды осуществляется при помощи скользящего торцевого уплотнения, которое не зависит от направления вращения. Уплотнение на стороне мотора выполнено с помощью манжетного уплотнения.
К особенностям можно отнести:
- Компактный размер и небольшой вес;
- Гидравлический корпус произведен из прочного серого чугуна;
- Наличие поплавкового выключателя значительно облегчает эксплуатацию;
- Произведенная из нержавеющей стали опорная лапа насоса обеспечивает простую установку;
- Свободный проход: 40 миллиметров;
- Широкий мощностной диапазон;
Комплектность:
- Готовый к подключению насос с соединительным кабелем длиной 5 метров и штекером с защитным контактом;
- Встроенный обратный клапан;
- Встроенный поплавковый выключатель;
- Термическая защита мотора;
- Руководства по монтажу и эксплуатации;

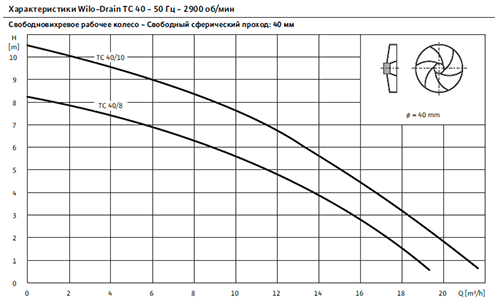

TC 40/8 | TC 40/10 | |
---|---|---|
1∼230 В, 50 Гц | 1∼230 В, 50 Гц | |
Агрегат | ||
Напорный патрубок | Rp 1½ | Rp 1½ |
Свободный сферический проход мм | 40 | 40 |
Макс.расход Qmакс , м3/ч | 19 | 22 |
Макс.напор Hmакс , М | 8 | 10.5 |
Режим работы (в погруженном состоянии) | S1 S3 - 25 % | S1 S3 - 25 % |
Режим работы (в непогруженном состоянии) | S3-25 % | S3-25 % |
Макс. глубина погружения м | 5 | 5 |
Степень защиты | IP 68 | IP 68 |
Температура перекачиваемой жидкости Т/°С | +3...+40 | +3...+40 |
Вес m / кг | 9.5 | 12 |
Данные мотора | ||
Номинальный ток IN/А | 3.3 | 4.5 |
Пусковой ток IA/А | - | - |
Номинальная мощность мотора P2 / кВт | 0.5 | 0.6 |
Потребляемая мощность P1 / кВт | 0.66 | 0.94 |
Тип пуска | Прямой | Прямой |
Частота вращения n / об / мин | 2900 | 2900 |
Класс нагревостойкости изоляции | F | F |
Рекомендованная частота включений 1 / 4 | 20 | 20 |
Макс.частота включений 1 / ч | 30 | 30 |
Допустимый перепад напряжения % | ±10 | ±10 |
Кабель | ||
Длина соединительного кабеля м | 5 | 5 |
Тип кабеля | HO7RN-F | HO7RN-F |
Сечения кабеля мм2 | 3G1 | 3G1 |
Тип соединения кабеля | Разьемный | Разьемный |
Тип штекера | С защитным контактом | С защитным контактом |
Оснащение / функции | ||
Поплавковый выключатель | + | + |
Защита мотора | WSK | WSK |
Взрывозащита | - | - |
Материалы | ||
Статическое уплотнение | NBR | NBR |
Рабочее колесо | PA 30GF | PA 30GF |
Уплотнение со стороны мотора | NBR | NBR |
Скользящее торцевое уплотнение | графит / керамика | графит / керамика |
Корпус мотора | 1,4308 | 1,4308 |
Корпус насоса | EN - GJL - 200 | EN - GJL - 200 |
Вал насоса | 1.4005 | 1.4005 |
