Насосы для отвода сточных вод Wilo-Drain MTS 40
Сняты с производства

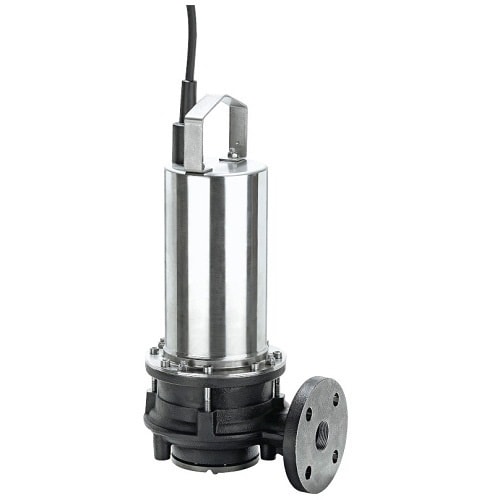

Насос Wilo-Drain MTS 40 представляет собой погружной насос, в который дополнительно вмонтирован режущий механизм. Предназначается разработка для последующего перекачивания имеющихся канализационных вод, в том числе и с некоторыми фекалиями. Может легко и практично перекачиваться жидкость с включенными включениями из нитей, а также длинных волокон.
Для этих целей в корпус предусмотрен также специальный режущий механизм, который позволяет посредством ножей размельчать, а также разрезать включения. Необходима процедура разрезания волокон для подготовки их к последующему пропуску через насос, что, следовательно, позволяет оборудованию легко и просто перекачивать жидкости с подобными включениями.
Сама же по себе серия предусмотрена в основном при необходимости напорного отведения вод. В этом случае, как правило, отвод воды самотечным способом представляет собой явление слишком дорогостоящее, а также требует длительных затрат времени. К примеру, актуально использовать подобное оборудование при необходимости перекачивать грунтовые воды, либо же когда сам объект располагается в низине.
Конструкция и ее особенности
К конструктивным особенностям насоса Wilo-Drain MTS 40 можно запросто отнести:
- наличие колеса, закрытого однолопастного типа, которое позволяет обеспечивать проход частиц размера порядка 10 миллиметров;
- режущий механизм запатентованный, имеет сферическую форму и обеспечивает высокий КПД, а также надежность работы оборудования;
- вал насосного оборудования выполняет вращение в подшипниках качения смазывающихся;
- для уплотнения вала используются торцевые изделия, расположенные со стороны протекания рабочей жидкости;
- дополнительно используется манжетное уплотнение, расположенное со стороны мотора оборудования;
- специально от протечек двигателя предусмотрена в конструкции отдельная масляная камера, которая позволяет как легко и просто смазывать, так и охлаждать установленные уплотнения.
Преимущества насоса Wilo-Drain MTS 40
К преимуществам насосов серии Wilo-Drain MTS 40 можно отнести:
- возможность использования как подвижного механизма установки, с коленом, опорой, так и неподвижная, на муфте;
- к насосу прилагается 10 метровый кабель, способный выполнить откачивание вод с аналогичной глубины;
- простота конструкции, интуитивно простая для понимания обычному пользователю.
Технические характеристики
Техническими характеристиками оборудования Wilo-Drain MTS 40 являются:
- работа в температуре окружающей среды значением порядка +40 градусов по Цельсию;
- температура жидкости составляет от +3 до +35 градусов по Цельсию;
- включения в час рекомендуемые 20 раз;
- включения в час максимальные 50 раз;
- изоляция двигателя класса F.
Характеристики двигателя зависят от выбранной модели оборудования, что и требуется учитывать при покупке, заказе насоса серии Wilo-Drain MTS 40.

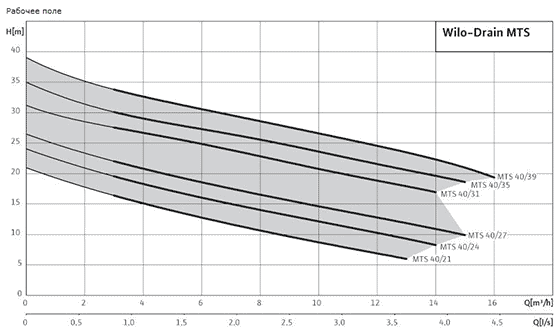

Тип насоса | Подключение к сети | Макс. расход, Qmax, м3/ч | Макс. напор, Hmax, M | Оптимал. расход, Qopt, м3/ч | Оптимал. напор Hopt, М | Арт.-№ |
---|---|---|---|---|---|---|
MTS 40/21 | 1~230 В, 50 Гц | 13 | 21 | 9 | 10 | 2060174 |
MTS 40/21 | 3~400 В, 50 Гц | 13 | 21 | 9 | 10 | 2060176 |
MTS 40/24 | 1~230 В, 50 Гц | 14 | 24 | 10 | 12 | 2060170 |
MTS 40/24 | 3~400 В, 50 Гц | 14 | 24 | 10 | 12 | 2060175 |
MTS 40/27 | 1~230 В, 50 Гц | 15 | 27 | 11 | 14 | 2053831 |
MTS 40/27 | 3~400 В, 50 Гц | 15 | 27 | 11 | 14 | 2056253 |
MTS 40/31 | 3~400 В, 50 Гц | 14 | 31 | 13 | 18 | 6046761 |
MTS 40/35 | 3~400 В, 50 Гц | 15 | 35 | 14 | 19 | 6046760 |
MTS 40/39 | 3~400 В, 50 Гц | 16 | 39 | 13 | 24 | 6045558 |
Тип насоса | Номинальный ток, IN / A | Номинальная мощность мотора, P2 / кВт | Напорный патрубок | Взрывозащита | Макс. глубина погружения | Арт.-№ |
---|---|---|---|---|---|---|
MTS 40/21 | 8,0 | 1,0 | Rp 1¼/DN 40 | - | 10.0000 | 2060174 |
MTS 40/21 | 2,5 | 1,0 | Rp 1¼/DN 40 | ATEX | 10.0000 | 2060176 |
MTS 40/24 | 8,7 | 1,2 | Rp 1¼/DN 40 | - | 10.0000 | 2060170 |
MTS 40/24 | 2,8 | 1,2 | Rp 1¼/DN 40 | ATEX | 10.0000 | 2060175 |
MTS 40/27 | 9,5 | 1,5 | Rp 1¼/DN 40 | - | 10.0000 | 2053831 |
MTS 40/27 | 3,2 | 1,5 | Rp 1¼/DN 40 | ATEX | 10.0000 | 2056253 |
MTS 40/31 | 5,3 | 2,1 | DN 40 | ATEX | 10.0000 | 6046761 |
MTS 40/35 | 5,8 | 2,3 | DN 40 | ATEX | 10.0000 | 6046760 |
MTS 40/39 | 6,0 | 2,5 | DN 40 | ATEX | 10.0000 | 6045558 |
