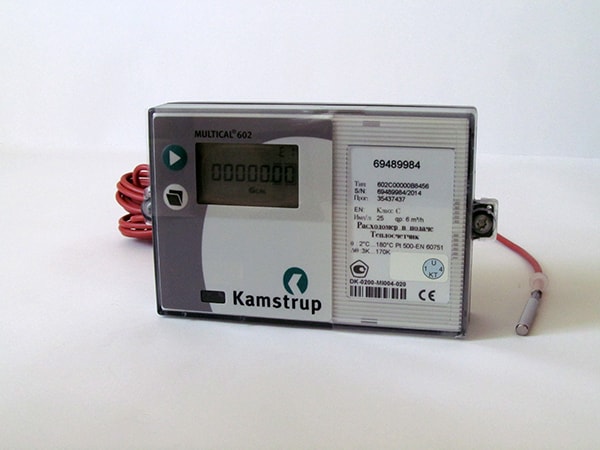

Вычислитель MULTICAL® 602 для общедомового учета

Вычислитель MULTICAL® 602 для общедомового учета

Вычислитель MULTICAL® 602 для общедомового учета

Установка оборудования для учета расхода тепловой (или холодовой) энергии необходима с целью экономии средств потребителей. Это позволяет не переплачивать за услуги теплоснабжения или холодоснабжения, которыми пользуются муниципальные объекты, жилые здания, промышленные, коммерческие предприятия и другие. При отсутствии специального оборудования для учета расхода тепла предприятия и жилые дома платят за услуги по самым высоким показателям.

Чтобы оплачивать только тепловую энергию, которую действительно потребляет здание, следует приобрести многофункциональный надежный вычислитель, функция которого заключается в учете потребляемой тепловой энергии (а так же охлаждения). Таковым является вычислитель MULTICAL® 602 для общедомового учета, в полной мере решающий данную задачу. Его применяют для частных или централизованных тепловых пунктов, в промышленных отраслях и в коммерческих организациях.

MULTICAL® 602 – качественный современный вычислитель, созданный на основе последних научных разработок, он является самым эффективным для обеспечения учета тепловой энергии в различных системах (теплоснабжения, охлаждения), в том числе и комбинированных. Сегодня его активно используют с целью определения объема водоснабжения (горячее, холодное), для получения архива данных, их передачи. Потребляемая энергия определяется как в полностью закрытых системах, так и в открытых (полуоткрытых). При помощи такого вычислителя исчесляется качество систем охлаждения, измеряется энергия. Доступна архивация учетных данных в пределах определенных регистров при комбинированном измерении потребляемой энергии.

Надежный вычислитель MULTICAL® 602 дает возможность в полной мере контролировать любые утечки в системах водоснабжения (горячего и холодного). Такой аппарат снабжен специальным, легко управляемым клапаном, способным ограничивать расход и мощность энергии. Его используют при учете тепла с помощью температурных датчиков и расходомеров. К вычислителю, предназначаемому для общедомового учета, можно без проблем подключать коммуникационные модули любого типа, что обеспечивается благодаря специальным часам (реальное время). Счетчик при подключении к системам дополнительно оснащается такими модулями, как Ethernet/IP, RS232, SIOX, LON, M-Bus, Metasys N2.

Посредством счетчика легко обнаруживаются различного типа аварийные состояния, утечка, нарушения направления потока энергии. Он жестко контролирует все рабочие параметры систем, проверяет правильность их функционирования, а так же параметры собственных составляющих элементов. Использование такого оборудования гарантирует анализ работы системы и ее основательный контроль. Это позволяет избегать непредвиденных ситуаций и значительно экономить средства.

Утвержденные метрологические характеристики
Утверждение типа Стандарт: EN 1434:2007, prEN 1434:2009 и OIML R75:2002
ЕС-директивы
  • MID (Директива по Измерительному Оборудованию)
  • LVD (Директива по Низковольтному Оборудованию)
  • EMC (Директива по Электромагнитной Совместимости)
Теплосчетчик
Одобрение DK-0200-MI004-020
Диапазон измерения температур θ: 2°C...180°C
Диапазон разности температур ?Θ: 3 K...170 K
Счетчик охлаждения
Диапазон измерения температур θ: 2°C...50°C
Диапазон разности температур ?Θ: 3 K...40 K
Погрешность Eс ±(0.5 + ?Θmin/?Θ)%
Температурные датчики
Тип 602-A Pt100 EN 60 751, 2-х проводное подключение
Тип 602-B+602-D Pt500 EN 60 751, 4-х проводное подключение
Тип 602-C Pt500 EN 60 751, 2-х проводное подключение
Типы расходомеров
ULTRAFLOW®
  • Электронные счетчики с активным импульсным выходом 24 В
  • Механические счетчики с электронным преобразователем импульса
  • Механические счетчики с герконом
Типономиналы расходомеров
[кВтч] qp 0.6 м3/ч...qp 15 м3
[МВтч] qp 0.6 м3/ч...qp 1500 м3
[ГДж] qp 0.6 м3/ч...qp 3000 м3
EN 1434 маркировка Класс по окр. среде A и C
MID маркировка
Устойчивость к механическим воздействиям Класс M1
Электромагнитное окружение Класс E1 и E2
Электрические характеристики
Характеристики вычислителя
Типичная точность
Вычислитель Eс±(0.15 + 2/?Θ)%
Датчики температуры Eт ±(0.4 + 4/?Θ)%
Дисплей LCD – 7 (8) цифр высотой 7.6 мм
Разрешение 9999.999 – 99999.99 – 999999.9 – 9999999
Единицы измерения МВтч – кВтч – ГДж – Гкал
Архиватор (Eeprom)
Стандартно 1392 часов, 460 суток, 36 месяцев, 15 лет, 50 инфо-кодов
Дополнительно Архиватор с программируемыми интервалами
Часы/календарь Часы, календарь, поправка на високосный год, дата отчета, часы реального времени с резервной батареей
Передача данных KMP протокол с CRC16 используется для связи через оптопорт с модулями верха и основания.
Мощность температурных датчиков < 10 µВт RMS
Напряжение питания 3,6 В DC ± 0,1 В
Батарея 3,65 В DC, литиевый D-элемент
Потребляемый ток < 15 µA без расходомерной части
Интервал замены батареи
При настенном монтаже 12 + 1 год при tBAT < 30°C
При монтаже на расходомере 10 лет при tBAT < 40°C

Интервал замены может снижаться при установке коммуникационных модулей, частой связи с прибором или высоких температурах окр. среды.
Питание от сети 230 В AC +15/-30%, 50/60 Гц
24 В AC ±50%, 50/60 Гц
Напряжение пробоя изоляции 4 кВ
Потребляемая мощность < 1 Вт
Резервное питание Встроенный конденсатор большой емкости обеспечивает питание при кратковременных перебоях сети (это касается только модулей сетевого питания типа 602 0000 7 и 602 0000 8)
ЭMC характеристики Соответствуют prEN 1434-4:2009 Класс C (MID Класс E2).
Измерение температур
Входы датчиков T1, T2, T3
Измерительный диапазон 0,00…185,00°C
Температуры T3, T4
Диапазон задаваемых значений 0,01…180.00°C
Макс. длина кабелей
Pt100, 2-проводные 2 x 0,25 мм²: 2,5 м
2 x 0,50 мм²: 5 м
Pt500, 2-проводные 2 x 0,25 мм²: 10 м
2 x 0,50 мм²: 20 м
Pt500, 4-проводные 4 x 0,25 мм²: 100 м
