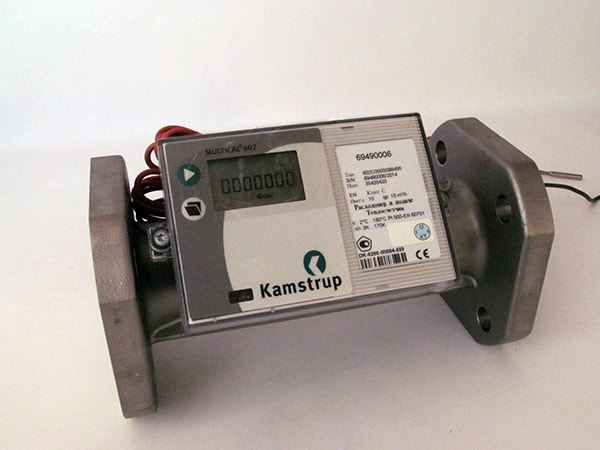

Ультразвуковой расходомер ULTRAFLOW® 54 DN15-125
Ультразвуковой расходомер ULTRAFLOW® 54 DN15-125 создан с целью определения расхода энергии объемом 1,5 – 100 кубических метров в час. Он функционирует со специальным счетчиком MULTICAL®, активно применяется для всевозможных систем, в которых носитель тепла – вода. Такой расходомер популярен для теплоснабжения. В процессе работы такого механизма применяется технология микропроцессоров и ультразвуковой метод. Конструкция данного аппарата содержит множественные вычислительные и измерительные элементы, сосредоточенные на базе платы. Это обеспечивает аппарат такими характеристиками, как надежность, компактность размеров и удобство в применении. Прибор обладает максимальной точностью и надежностью.
Объем расхода вычисляется способом определения разности между сигналами (ультразвуковыми), которые посылаются в различных направлениях. Стабильность измерения долговременная и отличается отменной точностью. Сигналы посылаются двумя датчиками (ультразвуковыми) как по направлению движению потока, так и в обратном направлении. При получении данных разности времени определяется скорость потока и расход. Первым достигает другого датчика сигнал, который движется по направлению движущегося потока. Ошибки при измерении исключены.
Подключить данный прибор к счетчику можно при помощи кабеля (трехжильного), который будет служить проводником для передачи сигнала к счетчику и для питания расходомера. Сигнал рассматривается в качестве суммы импульсов, которая пропорциональна количеству жидкости (измеряемой). Импульсный передатчик может использоваться в случае необходимости работы счетчика с личным источником питания, если расстояние от вычислителя до расходомера превышает десять метров. Применяемый датчик оснащен встроенным источником питания, а так же развязанным гальваническим импульсным выходом. Посредством импульсного датчика подключение прибора осуществляется в случае применения сигнала другому устройству.
Метрологический класс прибора ULTRAFLOW® 54 DN15-125 – второй или третий. Класс в отношении окружающей среды - соответствует нормам DS/EN 1434, класс C. Он функционирует при определенном температурном режиме окружающей среды: +5 - + 55 градусов Цельсия. Температура среды, подлежащей измерению, при этом должна быть: 15 - 130°C и 150°C (соединение фланцевое). Пустой счетчик можно хранить с батареей при температуре – 25 - 60°C, без наличия батареи: - 25 - 70°C. Резервное питание: конденсатор повышенной емкости (встроенный). Данный прибор – гарантия получения точных данных при измерении.
| Метрологический класс | 2 или 3 |
| Класс по отношению к окружающей среде | Соответствует нормам DS/EN 1434, класс C |
| Температура окружающей среды | 5...55°C |
| Класс защиты | |
| Расходомеры | IP65 |
| Импульсный Передатчик | IP54 |
| Температура измеряемой среды* | 15...130°C, 150°C при фланцевом соединении |
| Температура хранения | счетчика (пустой счетчик) |
| без батареи | -25...70°C |
| C батареей | -25...60°C |
| Расчетное давление | PN16, PN25 при фланцевом соединении |
| Временная постоянная | 6 сек., счетчик с фиксированным временем отклика |
| Напряжение питания | 3,6 В ± 0,1 В |
| Батарея (Импульсный Передатчик) | 3,65 В DC литиевая батарея D-элемент |
| Интервал замены батареи | 6 лет @ tBAT <30°C |
| Сетевое напряжение (Импульсный Передатчик) | 230 В AC +15/-30%, 48...52 Гц 24 В AC ±30% |
| Резервное питание | Встроенный конденсатор повышенной емкости исключает перебои в работе при кратковременном пропадании сети |
| Длина кабеля расходомера | Макс. 10 м |
| Длина кабеля (Импульсный Передатчик) | В зависимости от вычислителя |
| Характеристики ЭМС | Соответствуют DS/EN 1434, класс C |
| Номинальный расход, qp [м3/ч] | Ном. диаметр | Выходной сигнал 1) [имп/л] | Динамически диапазон | Расход 2) при 125 Гц [м3/ч] | Перепад давления [бар] | Порог чувствительности [л/ч] | |
|---|---|---|---|---|---|---|---|
| qi :qp | qs :qp | ||||||
| 0,6 | Ду15 и Ду20 | 300 | 1:100 | 2:1 | 1,5 | 0,04 | 2 |
| 1,5 | Ду15 и Ду20 | 100 | 1:100 | 2:1 | 4,5 | 0,22 | 3 |
| 2,5 | Ду20 | 60 | 1:100 | 2:1 | 7,5 | 0,03 | 5 |
| 3,5 | Ду25 | 50 | 1:100 | 2:1 | 9 | 0,07 | 7 |
| 6 | Ду25 | 25 | 1:100 | 2:1 | 18 | 0,2 | 12 |
| 10 | Ду40 | 15 | 1:100 | 2:1 | 30 | 0,06 | 20 |
| 15 | Ду50 | 10 | 1:100 | 2:1 | 45 | 0,14 | 30 |
| 25 | Ду65 | 6 | 1:100 | 2:1 | 75 | 0,06 | 50 |
| 40 | Ду80 | 5 | 1:100 | 2:1 | 90 | 0,05 | 80 |
| 60 | Ду100 | 2,5 | 1:100 | 2:1 | 180 | 0,03 | 120 |
| 100 | Ду100 | 1,5 | 1:100 | 2:1 | 300 | 0,07 | 200 |
| 100 | Ду125 | 1,5 | 1:100 | 2:1 | 300 | 0,1 | 200 |
- 1) Цена импульса ULTRAFLOW® обозначена на этикетке счетчика.
- 2) Абсолютный максимум расхода. Частота импульсов 128 Гц сохраняется при более высоких значениях расхода.
| ULTRAFLOW® 54, qp 0,6 и 1,5 м3/ч | |
|---|---|
| Корпус, резьба | Латунь DZR (устойчивая к обесцинкованию) |
| Корпус, фланцы | Нерж. сталь, W №1.4308 |
| УЗ датчики | Нерж. сталь, W.№1.4401 |
| Прокладки | EPDM |
| Отражатели | Термопластик, PES 30% GF и нерж. сталь, W.№1.4301 |
| Измерительная труба | Термопластик, PES 30% GF |
| ULTRAFLOW® 54, qp 2,5 ... 100 м3/ч | |
| Корпус, резьба | Латунь DZR (устойчивая к обесцинкованию) |
| Корпус, фланцы | Нерж. сталь, W №1.4308 |
| УЗ Датчики | Нерж. сталь, W.№1.4401 |
| Прокладки | EPDM |
| Отражатели | Нерж. сталь, W.№1.4301 |
| Измерительная труба | Термопластик, PES 30% GF |
| Корпус электроники | |
| Основание | Термопластик, PBT 30% GF |
| Крышка | Термопластик, PC 20% GF |
| Кабель подключения | |
| Силиконовый кабель (3 x 0,5 mm2) | |
