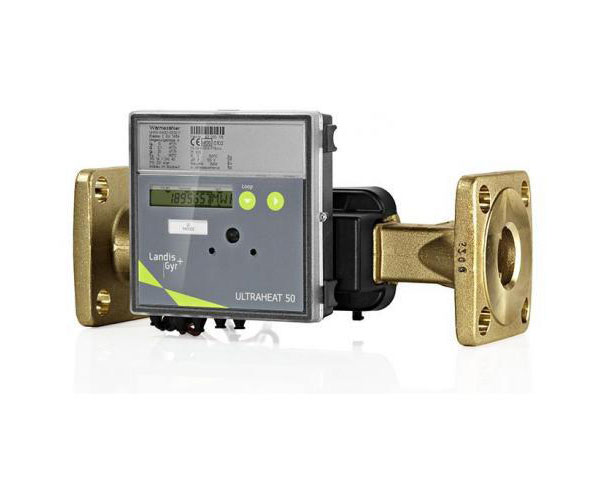

ULTRAHEAT Т550/UH50 - ультразвуковой счетчик тепла
Назначение и применение
Этим ультразвуковым теплосчетчиком измеряется тепловая энергия в системах отопления, в которых теплоносителем является вода. С его помощью также можно измерять холод или холод вместе с теплом. Выходит, что счетчик тепла Т550 можно использовать в качестве:
- измерителя холода;
- комбинированного фиксатора наряду с теплом и холода;
- расходомерно-регистрирующего прибора.
Условия эксплуатации
Прибор может работать в любом положении, как на прямой, так и обратной ветви трубопровода. Кроме того, он не нуждается в зоне гашения турбулентности потока.
Поскольку в приборе нет движущихся деталей, то отсутствует и их фрикционный износ. Источником энергии является встроенный литиевый аккумулятор на 3,65 В, не теряющий активности 6 и даже 11 лет.
Этим теплосчетчиком качественно фиксируются величины в контролируемом потоке, где давление достигает 16 (25) бар. Для прецизионной работы прибора нужно, чтобы помещение, где установлен счетчик, имело температуру 5-55°С.
Функции
Функционально счетчик тепла может:
- замерять мощность с фиксацией экстремума, принимать в расчет разные тарифы;
- мерять показания расхода и температуры воды в диапазоне 4-х секунд (норма – ½ мин), что дает точные показания, когда системы имеют неустановившиеся переходные процессы;
- сохранять измеряемые параметры в архивах:
- часовых с пластом архивирования 45 суток (по заказу),
- суточных (глубина архивирования 65 суток) (опционально),
- месячных (глубина архивирования 18 месяцев),
- годовых с периодом архивирования 15 лет;
- самодиагностироваться, в т. ч. на появление грязи в измерительном канале преобразователя расхода с подачей сигнала об этом и фиксации даты начала процесса.
Главные узлы и интерфейсы
В данном приборе нашлось место вычислителю, ультразвуковому преобразователю расхода и выбранной паре для трансформации температуры. Серийная модификация наделена оптическим интерфейсом, куда можно подключить подходящие для этого средства считывания или упорядочивания (ПП UltraAssist).
Измеритель тепла коррелируется с парой сменных коммуникационных модулей (импульсными, M-Bus, CL-Modul, GPRS, радио или аналоговыми). Вычислитель измеряет температуру от 2 до 180°С, разницу между двумя температурами (?t = 3-120°С), шкала температур преобразователя расхода 5-130°С.
Основные модификации теплосчетчика
- UH50A – теплосчетчик устанавливается в обратный трубопровод с двухпроводной схемой подключения термопреобразователей Pt 500.
- UH50В – теплосчетчик устанавливается в подающий трубопровод с двухпроводной схемой подключения термопреобразователей Pt 500.
Срок службы прибора равен 15 лет. Очередная поверка сохраняет силу в течение 4 лет.
Номинальные диаметры, мм | DN15 - DN100 |
Присоединения | DN15 - DN40: резьбовое, DN20 - DN100: фланцевое |
Максимальная температура теплоносителя | 150°С |
Номинальное давление, бар | PN16 (резьбовые), PN25 (фланцевые) |
Номинальный расход Qn, м3/год | 0,6 - 60 |
Минимальный/максимальный расход, Qmin/Qmax | 0,01*Qn / 2*Qn |
Класс точности (за ДСТУ EN 1434:2006) | 2 |
Место монтажа преобразователя расхода | Подавающий или обратный трубопровод |
Положение при установке преобразователя расхода | произвольное |
Допустимая перегрузка по расходу | 2,8 х Qn |
Максимальная длина кабеля между преобразователем расхода и теплосчетчиком | 5 м |
Питание | литиевая батарея 3,6В (стандарт), 24В AC/DC, 220В АС (опция) |
Термопреобразователи | Pt500 (стандарт), Pt100 (опция) |
Межповерочный интервал в Украине | 4 роки |
DN | Маркировка | Расход, м3/год | Перепад давления, бар при Qn | Присоединение | Монтажная длина, мм | ||
---|---|---|---|---|---|---|---|
Qmin | Qn | Qmax | |||||
Резьбовое присоединение, PN16 | |||||||
15 | UH50B05D | 0,006 | 0,6 | 1,2 | 0,150 | G3/4” | 110 |
20 | UH50B23D | 0,015 | 1,5 | 3,0 | 0,150 | G1” | 190 |
UH50B38D | 0,025 | 2,5 | 5,0 | 0,200 | G1” | 190 | |
25 | UH50B45D | 0,035 | 3,5 | 7,0 | 0,065 | G1¼” | 260 |
UH50B50D | 0,060 | 6,0 | 12,0 | 0,150 | G1¼” | 260 | |
40 | UH50B60D | 0,100 | 10,0 | 20,0 | 0,100 | G2” | 300 |
Фланцевое присоединение, PN25 | |||||||
20 | UH50B08D | 0,006 | 0,6 | 1,2 | 0,125 | DN20 | 190 |
UH50B24D | 0,015 | 1,5 | 3,0 | 0,160 | DN20 | 190 | |
UH50B39D | 0,025 | 2,5 | 5,0 | 0,195 | DN20 | 190 | |
25 | UH50B46D | 0,035 | 3,5 | 7,0 | 0,065 | DN25 | 260 |
UH50B52D | 0,06 | 6 | 12,0 | 0,150 | DN25 | 260 | |
40 | UH50B61D | 0,1 | 10 | 20,0 | 0,165 | DN40 | 300 |
50 | UH50B65D | 0,15 | 15 | 30,0 | 0,100 | DN50 | 270 |
65 | UH50B70D | 0,25 | 25 | 50,0 | 0,105 | DN65 | 300 |
80 | UH50B74D | 0,4 | 40 | 80,0 | 0,160 | DN80 | 300 |
100 | UH50B83D | 0,6 | 60 | 120,0 | 0,115 | DN100 | 360 |
