Станция управления трехфазным асинхронным электродвигателем «Роса 55Р»

Предназначена для комплексной защиты асинхронных электродвигателей и ручного управления электроприводами насосов, компрессоров, вентиляторов и др. оборудования.

Применяется на промышленных, коммунальных и бытовых объектах.

«Роса 55Р» выполняет следующие функции:

  • Ручное управление с помощью кнопок пуск/стоп на лицевой панели станции;
  • Контроль и индикацию рабочего тока электродвигателя;
  • Контроль и индикацию аварийного состояния (отображение кода аварии);
  • Оперативную настройку защиты электродвигателя;
  • Автоматический сброс аварии и повторный пуск электродвигателя, с выдержкой по времени.

Аварийное отключение происходит при возникновении:

  • Недопустимых перегрузок по току в момент пуска и в рабочем режиме;
  • Обрыва одной или двух фаз;
  • Асимметрии питающего напряжения;
  • Холостого хода электродвигателя (в случае обрыва соединения « электродвигатель – привод »);
  • Короткого замыкания в электрической цепи электродвигателя;
  • Перегрева обмотки статора электродвигателя (при наличии встроенного терморезистора в обмотке электродвигателя).

Автоматическую защиту электродвигателя, в станции «РОСА-55Р», осуществляет оригинальный микропроцессорный прибор защиты и контроля «МПЗК-55».

Технические характеристики станции «Роса 55Р»:

  • Номинальное напряжение сети 380В. 50 Гц.
  • Номинальное напряжение цепи управления 220В.
  • Номинальный ток - до 200А (свыше 200А - по индивидуальному заказу).
  • Цифровая индикация потребляемого тока нагрузки.
  • Климатическое исполнение по ГОСТ15150-69-УЗ.
  • Степень защиты по ГОСТ 14254-80 - IP21, IР54.
  • Рабочее положение - вертикальное.
  • Станции соответствуют требованиям:ГОСТ 12.2.007.0-75, ГОСТ 12.1.004-91.ГОСТ 22789-94, “ПУЭ” и ПТЭЭП”.
  • Нижний подвод кабелей подключения.

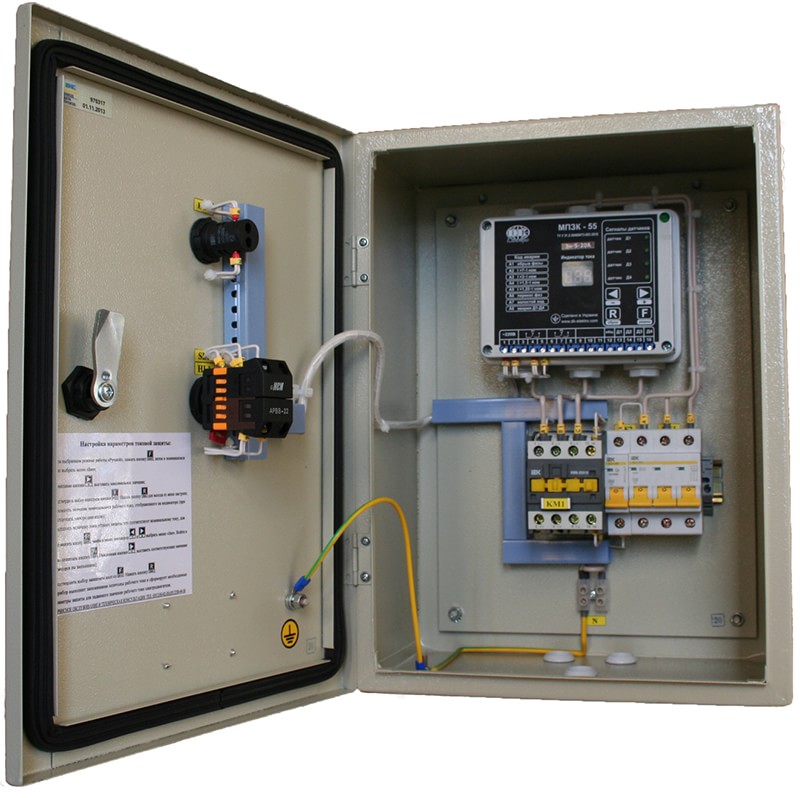

Станция «РОСА – 55Р» представляет собой металлический шкаф с резиновым уплотнением дверцы, запирающейся на замок.Степень защиты корпуса: IP-54. На дверце шкафа установлены элементы управления и индикации. Внутри шкафа смонтирована пусковая и защитная аппаратура.

* - по индивидуальному проекту (техническому заданию) Заказчика предприятие изготавливает станции управления любой степени сложности.

Использование станции «РОСА – 55Р» обеспечивает безаварийную и долговременную эксплуатацию трехфазного асинхронного электродвигателя.

Наименование Диапазон значений тока электродвигателя А (3*380В) Вводной автоматический выключатель Максимальное значение мощности, кВт Сечение подключаемого кабеля (согласно ПУЭ) Габаритные размеры Ш*В*Г Масса не более кг
РОСА-55P 1-5A 1-5A 10A 3 кВт Al 3x2.5+1x1.5
Cu 4x1.5
260 x 440 x 180 10 кг
РОСА-55P 5-20A 5-20A 32A 10 кВт Al3x4+1x2.5
Cu 3x2.5+1x1.15
260 x440 x180 10 кг
РОСА-55P 20-40A 20-40A 50A 20 кВт Al 3x10+1x6
Cu 3x6+1x4
370 x 550 x 225 15 кг
РОСА-55P 40-70A 40-70A 80A 35 кВт Al 3x35+1x25
Cu 3x16+1x10
370 x 550 x 225 15 кг
РОСА-55P 70-120A 70-120A 160A 60 кВт Al 3x70+1x35
Cu 3x50+1x35
570 x 815 x 275 20 кг
РОСА-55P 120-160A 120-160A 200A 80 кВт Al 3x95+1x50
Cu 3x70+1x35
670 x 865 x 280 30 кг
РОСА-55P 160-200A 160-200A 250A 100 кВт 2 x Al 3x50+1x35
Cu 3x95+1x50
670 x 865 x 280 30 кг
РОСА-55P 200-250A 200-250A 315A 125 кВт 2 x Al 3x70+1x35
Cu 3x120+1x70
820 x 1265 x 420 40 кг

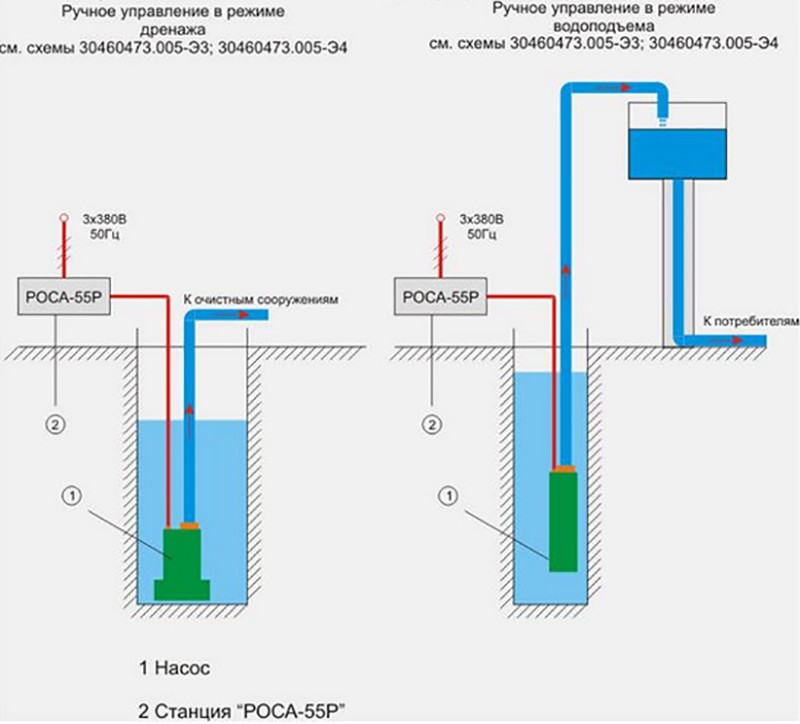

Примеры применения станции управления «Роса 55Р»
