Об циркуляционных насосах
Краткое содержание:
- Назначение.
- Подбор циркуляционных насосов.
- Основные типы.
- Современные технологии в циркуляционных системах.
- Насосы ГВС
Так для чего нужны циркуляционные насосы? Циркуляционные насосы служат для транспортировки теплоносителя от источника тепла/холода к потребителю. Например, от котла к батареи. Теплоноситель при этом перемещается по замкнутому контуру и используется многократно не расходуясь. Для систем отопления самым распространенным теплоносителем является подготовленная или неподготовленная вода, а для систем холодоснабжения – химические соединения на основе гликоля.
Так как и для любого другого, для циркуляционного агрегата основными характеристиками являются расход и напор. Расход данных устройств определяется по необходимой циркуляции в самой удаленной точке системы и зависит от мощности котла. Расчет проводится по формуле:
Q= Ф*0,86/ΔТ
Q-требуемая подача (расход) насоса, м3/час,
Ф- потребляемая тепловая мощность, кВт,
0,86 – пересчет кКал/час на кВт/час,
ΔТ- разница температуры в подающем и обратном трубопроводах.
Хочется обратить внимание на то, что в этой формуле никак не фигурирует количество теплоносителя в системе. Частым заблуждением является мнение «чем больше воды в системы – тем мощнее нужен насос», такое суждение неверно. Нет прямой зависимости между количеством теплоносителя в контуре и мощностью помпы!
Вторым важным параметром является напор, это расчетная величина и определяется суммарным гидродинамическим сопротивлением системы при выбранном расходе, который определяется как сума гидродинамических сопротивлений труб, радиаторов, клапанов и фильтров. Еще одним распространенным заблуждением является учет гидростатических перепадов по высоте между самим устройством и верхними точками системы. В замкнутых контурах этот перепад не учитывается, так как он компенсируется подпором столба жидкости в обратном трубопроводе.

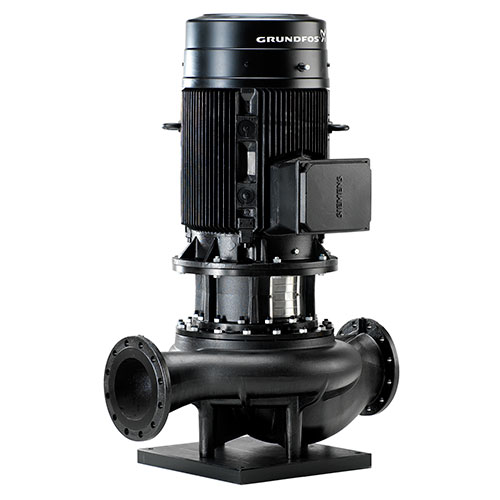

Среди всего разнообразия циркуляционных насосов можно выделить 2 основных типа: с мокрым ротором и с сухим ротором. Конструктивно устройства с сухим ротором (Grundfos TP 32-150/2) это более классический вид. В нем можно четко выделить насосную часть, электродвигатель и муфту соединяющую эти два узла. Такие агрегаты, как правило, характеризуются большими напорами и расходами и получили широкое распространение в больших системах.

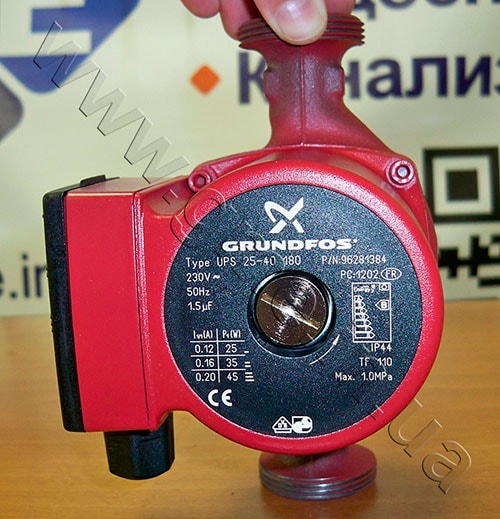

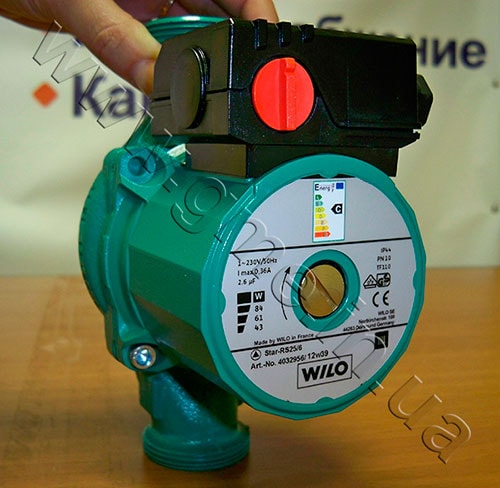

Агрегаты с мокрым ротором (Grundfos UPS 25-80 180, Wilo Star-RS 25/4) это результат удешевления циркуляционных помп, в таких устройствах электродвигатель и насосная часть не разделены друг от друга, вал электродвигателя и насосной части общий, отсутствует соединительная муфта и торцевое уплотнение, а охлаждение статора осуществляется перекачиваемой жидкостью. Благодаря компактности, низкому уровню шума, простоте монтажа и низкой стоимости, устройства такого типа получили широкое распространение в небольших системах.

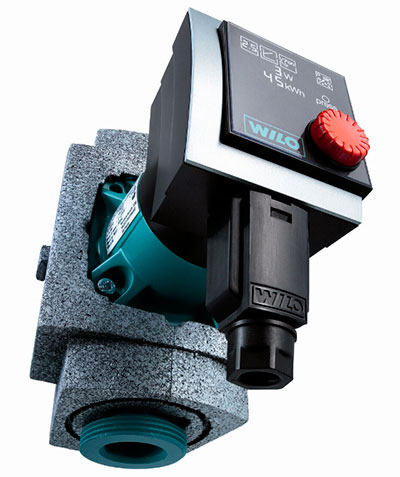

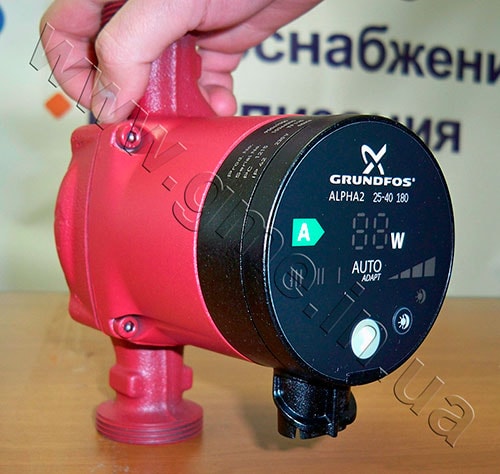

Основной тенденцией последних лет на мировом рынке является использование цифровых («умных») насосов (Grundfos ALPHA2 25-60 и Wilo Stratos PICO 25/1-6). Такое оборудование имеет возможность работать с непостоянной мощностью и адаптироваться под непостоянные требование системы. Например, при снижении нагрузки на тепловую систему, встроенный блок управление реагирует на изменение параметров и автоматически подстраивается понижая мощность. Использование такого современного оборудование значительно снижает энергозатраты, сберегает моторесурс и благодаря оптимальным режимам гарантирует комфорт.

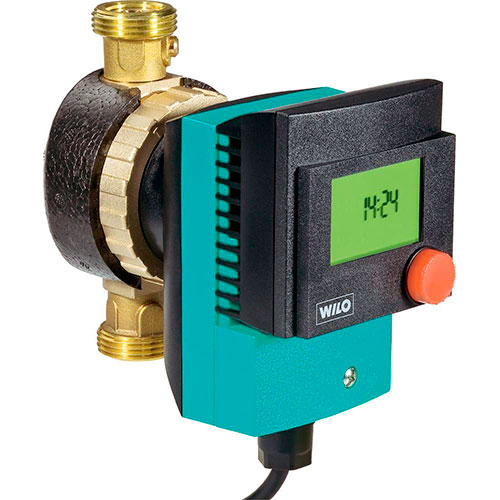

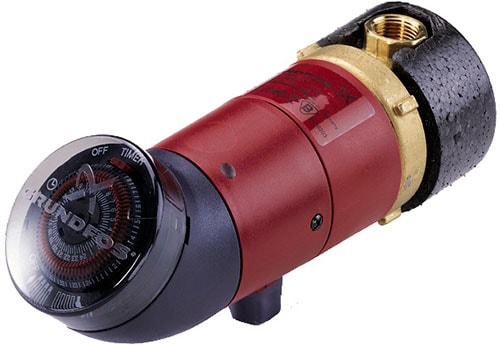

Отдельно хотелось бы остановиться на насосах циркуляции ГВС (Wilo Star-Z15TT, Grundfos Comfort UP15-14BU 80). Аббревиатура ГВС означает горячее водоснабжение. Циркуляционные помпы в системах ГВС используют для рециркуляции горячей воды по замкнутому контуру в котором соединены водонагреватель (бойлер или котел) и потребители. Использования такой системы решает проблему ожидания теплой воды пока она стечет по трубам. Особенно остро эта проблема проявляется при значительном удалении водонагревателя от точки разбора, поскольку в таком случаи в трубах присутствует большей объем воды и при отсутствии разбора вода в трубах остывает. В тоже время при использовании насоса рециркуляции в любой точке контура ГВС всегда будет подогретая вода и ее не нужно будет ждать сливая воду. Насосы системы ГВС конструктивно отличаются использованием материалов которые могут контактировать с неподготовленной водой (бронза и нерж. стали).
В этой статье мы постарались ознакомить Вас с циркуляционными насосами, но для правильного подбора необходимо разбираться в нюансах, которые доступны только опытным специалистам.
