Регулирующие клапаны Samson

    Компания Samson производит регулирующие клапаны серий 240, 250, 280, 290 и V2001 что включают проходные, пневматические, электрические, трёхходовые и угловые клапаны. Данное оборудование применяется в теплоснабжении, вентиляции, энергетике, а также во всех отраслях промышленности.

    Данные серии регулирующих клапанов состоят из клапана и привода. Корпус клапана может изготавливается из чугуна, кованой стали или коррозионно-стойкой кованой стали, а также из специальных материалов. По необходимости могут оснащаться, по выбору, электрическими, пневматическими, ручными или электрогидравлическими приводами.

    Для управления данным оборудованием и сигнализации хода на клапаны устанавливаются позиционеры, конечные выключатели и соленоидные клапаны с присоединением по DIN 60534-6.

Опросной лист для подбора клапана

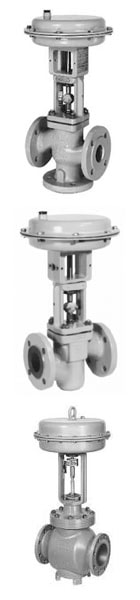

Серия 240 (проходной клапан тип 3241)

Применение:

    Регулирующие клапаны для технологических промышленных установок, соответствующие стандартам DIN, ANSI и JIS

Характеристики:

• номинальный диаметр DN 15 ... 300 · NPS ½ ... 12 · DN 15A ... 300A

• номинальное давление PN 10 ... 40 · Class 125 ... 300 · JIS 10K/20K

• температуры –196 ... +450 °C · –325 ... +842 °F


Свойства:

• проходной клапан с пневматическим или электрическим приводом

• корпус клапана по выбору из серого чугуна, чугуна с шаровидным графитом, стального литья, кованой стали, хладостойких и высоколегированных сталей или специальных материалов

• плунжер клапана с уплотнением мягким, металлическим или металлическим для повышенныхтребований


Варианты исполнения:

• Тип 3241-7: клапан с пневматическим приводом Тип 3277

• Тип 3241-1: клапан с пневматическим приводом Тип 3271


Комплектующие: позиционеры, конечные выключатели, соленоидные

Подробная документация Samson серия 240

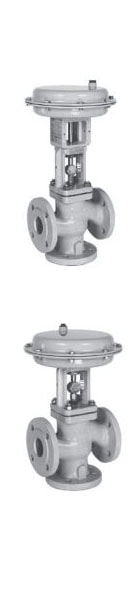

Серия 240 (трёхходовой клапан тип 3244)

Применение:

    Смесительные или распределительные клапаны для технологических и промышленных установок, соответствующие стандартам DIN и ANSI

Характеристики:

• номинальный диаметр DN 15 ... 150 · NPS ½ ... 6

• номинальное давление PN 10 ... 40 · Class 150 ... 300

• температуры –196 ... +450 °C · –325 ... +842 °F


Свойства:

• трёхходовой клапан с пневматическим или электрическим приводом

• корпус клапана по выбору из серого чугуна (только исполнение DIN) или стального литья, в том числе коррозионно-стойкого

• плунжер клапана с металлическим уплотнением


Варианты исполнения:

Стандартное исполнение для температур –10 ... +220 °C

• Тип 3244-7: клапан с пневматическим приводом Тип 3277

• Тип 3244-1: клапан с пневматическим приводом Тип 3271


Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 240

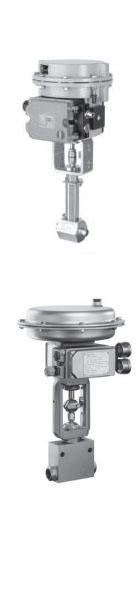

Серия 240 (клапаны тип 3510, 3252)

Применение:

    Регулирующие клапаны для регулирования малых потоков согласно DIN и ANSI

Свойства:

• проходной или угловой клапан с пневматическим приводом

• корпус клапана и соприкасающиеся со средой части из нержавеющей стали

• соединения: резьба G / NPT, концы под приварку или фланцы

Варианты исполнения:

• Тип 3510-7: клапан на микрорасходы с пневматическим приводом Тип 3277-5

• Тип 3510-1: клапан на микрорасходы с пневматическим приводом Тип 3271-5 (120 см²)
• Тип 3252-7: клапан высокого давления с пневматическим приводом Тип 3277-5
• (120 см²) или Тип 3277 (350 см²
• Тип 3252-1: клапан высокого давления с пневматическим приводом Тип 3271-5
• (120 см²) или Тип 3271 (350 см²)

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 240

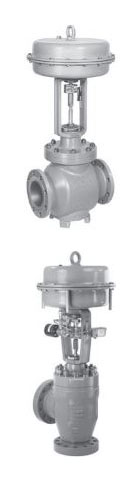

Серия 250 (проходной и угловой клапан тип 3251, 3256)

Применение:

    Регулирующие клапаны для промышленного технологического оборудования, предъявляющего высокие требования к условиям эксплуатации согласно DIN и ANSI

Свойства:

• проходной или трёхходовой клапан с пневматическим приводом

Варианты исполнения:

    Стандартное исполнение для температур от –10 до +220 °C (14 ... 428 °F), с регулируемым высокотемпературным сальником –10 ... +350 °C (15 ... 662 °F)

• Тип 3251-1 или 3256-1: клапан с пневматическим приводом Тип 3271

• Тип 3251-7 или 3256-7: клапан с пневматическим приводом Тип 3277

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны.

Подробная документация Samson серия 250

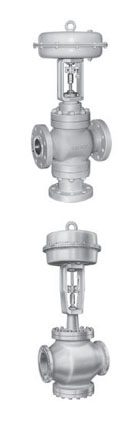

Серия 250 (трёхходовой и проходной клапан тип 3253, 3254)

Применение:

    Регулирующий клапан для технологического оборудования, предъявляющего высокие требования к условиям эксплуатации согласно DIN-/ANSI

Свойства:

• смесительный или распределительный клапан в зависимости от монтажа плунжера

Варианты исполнения:

    Стандартное исполнение для температур от –10…+220 °C, 14…428 °F

• Тип 3253-1 с приводом Тип 3271

• Тип 3254-1 с приводом Тип 3271


Подробная документация Samson серия 250

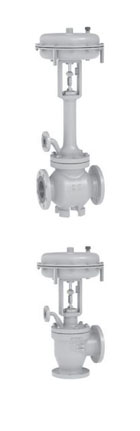

Серия 280 (клапан тип 3281, 3286)

Применение:

    Паропреобразовательные проходные или угловые клапаны для технологических и теплотехнических установок

Свойства:

• проходной или угловой клапан

Варианты исполнения:

    Стандартное исполнение для температур от –10…+220 °C, 14…428 °F

• Тип 3281-1 с приводом Тип 3271

• Тип 3286-1 с приводом Тип 3271


Подробная документация Samson серия 280

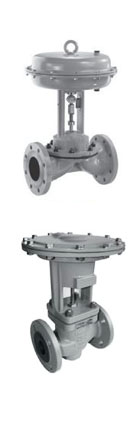

Серия 240 (клапан тип 3345, 3351)

Применение:

    Регулирующие клапаны для вязких, агрессивных и абразивных сред, а также для жидкостей, негорючих газов и пара согласно стандарту DIN, BS или ANSI

Свойства:

• мембранный или запорный клапан
• Ду 15 ... 150

Варианты исполнения:

• Тип 3345-1

• Тип 3351


Подробная документация Samson серия 240

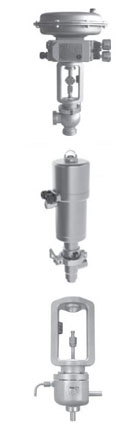

Клапаны для гигиенических и асептических сред (тип 3347, 3349)

Применение:

    Угловые регулирующие клапаны без мёртвых зон для пищевой и фармацевтической промышленности

Свойства:

• Температура 0 ... 160 °C
• Ду 15 ... 100

Варианты исполнения:

• Тип 3347-7 с приводом Тип 3277

• Тип 3347 с приводом Тип 3379
• Тип 3349


Подробная документация Samson серия 240

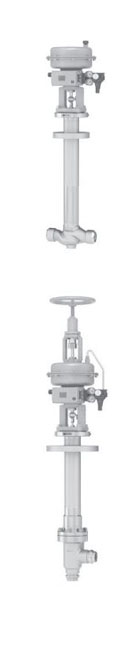

Криогенные клапаны (тип 3248, 3246)

Применение:

    Регулирующий клапан для жидких и газообразных сред в криогенном диапазоне

Свойства:

• проходной или угловой клапан с пневматическим приводом
• корпус клапана их хладостойкой нержавеющей стали с концами под приварку, угловой клапан также из алюминия

• изолирующая вставка со встроенным сильфоном для защиты направляющей штока от обледенения, положение при монтаже – любое

• подготовка к монтажу в теплоизолированный кожух (Cold Box)
• замена внутренних элементов возможна без демонтажа клапана


Варианты исполнения:

    Корпус клапана в проходном или угловом исполнении со штуцерами приварными встык и низкотемпературной насадкой, саморегулирующийся V-кольцевой сальник из PTFE или PTFE с углём, плунжер клапана с металлическим или мягким уплотнением

• Тип 3248-7: криогенный клапан с пневматическим приводом Тип 3277

• Тип 3248-1: криогенный клапан с пневматическим приводом Тип 3271

Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны

Подробная документация Samson серия 240

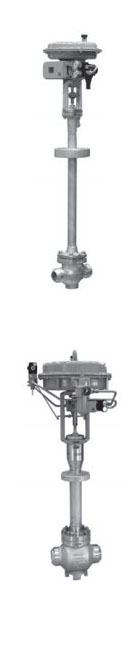

Криогенные клапаны с длинной изолирующей вставкой и гасителем циркуляции (тип 3246)

Применение:

    Регулирующий клапан для криогенного применения

Свойства:

• проходной или трёхходовой клапан с пневматическим приводом
• корпус клапана из коррозионно-стойкого стального литья
• уплотнение плунжера клапана металлическое или металлическое для повышенных требований

• длинная изолирующая вставка
• гаситель циркуляции для предотвращения протечки среды и воздействия на изолирующую вставку

Варианты исполнения:

    Стандартное исполнение для температур –196 ... +65 °C (–325 ... +149 °F) с длинной изолирующей вставкой, крышкой с муфтой и гасителем циркуляции

• Тип 3246-1: клапан с пневматическим приводом Тип 3271

• Тип 3246-7: клапан с пневматическим приводом Тип 3277

Подробная документация Samson серия 240

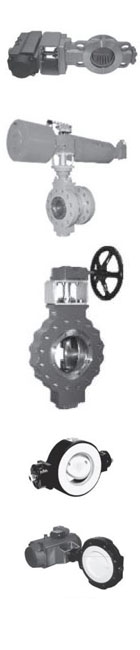

Дисковые затворы (тип 3331)

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

• дисковый затвор высокого давления · LEUSCH-Тип LTR 43
• запорно-регулирующие дисковые затворы · PFEIFFER Тип BR 10a, 10e и 14b/31a

Варианты исполнения:

• Тип 3331: с проходным или косоупирающимся диском для жидких, паро- и газообразных

• LEUSCH-Тип LTR 43: дисковый затвор высокого давления с тройным эксцентриком и нулевой протечкой в обоих направлениях при максимальном перепаде давления, по запросу сальник в соответствии с требованиями TA-Luft, огнестойкое исполнение, насадка для низких или высоких температур


Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны

Подробная документация Samson серия 240

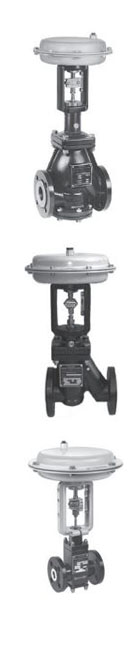

Регулирующие клапаны с PTFE/PFA-футеровкой

Применение:

    Регулирующие клапаны с футеровкой для регулирования агрессивных жидких сред в химической промышленности

Свойства:

• проходные или угловые клапаны с пневматическим приводом
• футеровка PTFE или PFA
• толщина PTFE-футеровки не менее 5 мм
• сильфон PTFE


Варианты исполнения:

• PFEIFFER-Тип BR 1a: проходной клапан с PTFE-футеровкой

• PFEIFFER-Тип BR 1b: проходной клапан с PFA-футеровкой
• PFEIFFER-Тип BR 6a: клапан на микрорасходы с PTFE-футеровкой и KVS от 0,005 до 2,5

• PFEIFFER-Тип BR 8a: угловой клапан с PTFE-футеровкой


Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны, дистанционные потенциометрические датчики

Подробная документация Samson серия 240

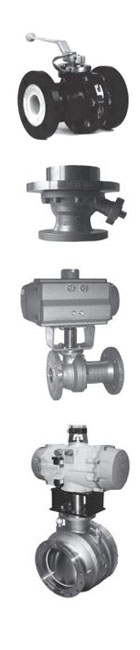

Шаровые краны и арматура к поршню для очистки трубопровода

Применение:

    Футерованная арматура с герметичным затвором для химико-технологических и производственных процессов, в частности, для агрессивных сред | Шаровые краны с герметичным затвором для химико-технологических и производственных процессов, в частности для агрессивных сред

Свойства:

• проходные или угловые клапаны с пневматическим приводом
• футеровка PTFE или PFA
• толщина PTFE-футеровки не менее 5 мм
• сильфон PTFE


Варианты исполнения:

• Тип PFEIFFER BR 20a: шаровой кран с PTFE-футеровкой

• Тип PFEIFFER BR 20b: шаровой кран с PFA-футеровкой
• Тип PFEIFFER BR 22a: шаровой спускной кран из нержавеющей стали

• Тип PFEIFFER BR 26d: шаровой кран из нержавеющей стали
• Тип PFEIFFER BR 26s: фланцевый шаровой кран


Комплектующие: позиционеры, конечные выключатели, соленоидные клапаны, дистанционные потенциометрические датчики

Подробная документация Samson серия 240

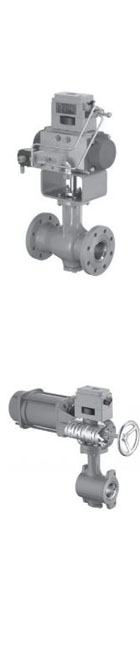

Поворотные краны VETEC (тип 72.3 и тип и 72.4)

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

• корпус крана из стального литья, в том числе коррозионно-стойкого, или специальных материалов
• Ду 25 ... 250 мм

Варианты исполнения:

• Тип 72.3: кран с двойным эксцентриком с сегментным затвором, фланцевое исполнение, DN 25 ... 500

• Тип 72.4: кран с двойным эксцентриком с сегментным затвором, конструкция "сэндвич", DN 25 ... 300


Другие варианты исполнения:

• с ручным дублёром

• сальник согласно ТА-Luft (для VETEC Тип 72)

• дополнительные меры по снижению шума

• обогревающая рубашка

Подробная документация Samson серия 240

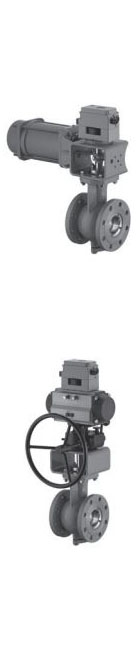

Поворотные краны VETEC (тип 62.7 и тип и 82.7)

Применение:

    Краны с двойным эксцентриком с сегментным затвором для технологических установок и промышленного оборудования

Свойства:

• корпус крана из стального литья или коррозионно-стойкого стального литья
• седло с металлическим уплотнением с армированием или без него или с мягким уплотнением

Варианты исполнения:

• Тип 62.7/AT: поворотный кран с сегментным затвором с двойным эксцентриком и пневматическим поворотным приводом Тип AT

• Тип 82.7/AT/R: поворотный кран с сегментным затвором с двойным эксцентриком и пневматическим поворотным приводом Тип R или Тип AT


Другие варианты исполнения:

• сальник согласно требованиям ТА-Luft

• специальные материалы

• фланец типа "шип-паз", "выступ-впадина" согласно DIN EN 1092-1

• исполнение для более высоких или низких температур

Подробная документация Samson серия 240

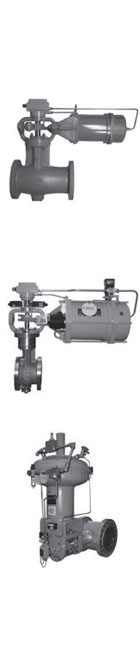

Поворотные краны VETEC (тип 73.x/R и тип 73.x/M)

Применение:

    Регулирующие краны с двойным эксцентриком для технологического оборудования, промышленных установок и нефтепереработки

Свойства:

• корпус крана из стального литья, в том числе коррозионно-стойкого, или специальных материалов

• конструкция фланцевая или сэндвич
• номинальный диаметр DN 25 ... 250


Варианты исполнения:

    Стандартное исполнение · Кран с сегментным затвором, с двойным эксцентриком, с поворотным приводом простого действия

• Тип 73.3/x: поворотный кран с сегментным затвором DN 25 ... 250 с поворотным приводом Тип R или Тип M, фланцевая конструкция с резьбовыми отверстиями, монтажная длина согласно EN 558-1 серия 2

• Тип 73.7/x: поворотный кран с сегментным затвором DN 25 ... 400 (NPS 1 ... 16) с поворотным приводом Тип R или M, фланцевая конструкция с проходными отверстиями, монтажная длина согласно EN 558-1 серия 15


Другие варианты исполнения:

• двойной сальник, либо сальник согласно требованиям TA-Luft

• уплотнение фланцев паз или выступ

• поверхность уплотнения под линзу согласно DIN 2696

• седло, конус и футеровка в керамическом исполнении

Подробная документация Samson серия 240

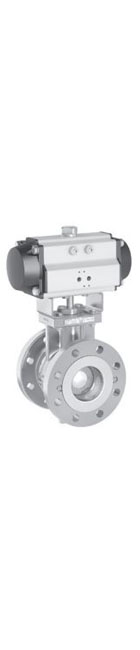

Регулирующие краны тип 3310/BR 31a

Применение:

    Регулирующие краны для технологических промышленных установок

Свойства:

• корпус крана фланцевой конструкции из стального литья, коррозионно-стойкого стального литья или из специальных материалов

• шаровой сегмент с металлическим или мягким уплотнением
• номинальный диаметр DN 25 ... 300


Варианты исполнения:

• Тип 3310/BR 31a: кран с шаровым сегментом с поршневым пневмоприводом тип BR 31a простого или двойного действия

• Тип 3310/3278: кран с шаровым сегментом с поворотным пневмоприводом Тип 3278 простого действия


Другие варианты исполнения:

• двойной сальник с контролем утечки или без него

• ручное управление или ручной дублёр

• обогревающая рубашка

• с изолирующей вставкой для диапазона температур –46...+450 °C

Подробная документация Samson серия 240

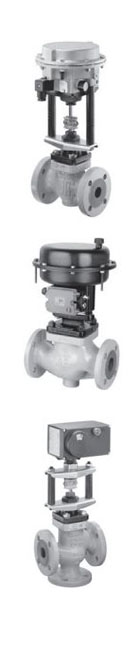

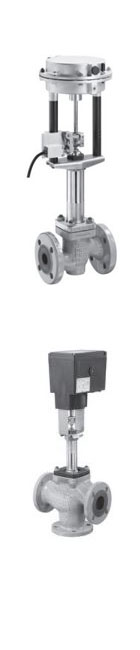

Клапаны серии V2001 (проходной тип 3321, трёхходовой тип 3323)

Применение:

    Регулирующие клапаны для технологических процессов и промышленных установок, использующих жидкие и газообразные рабочие среды, а также водяной пар. По выбору проходной или трёхходовой клапан согласно DIN или ANSI

Варианты исполнения:

• Тип 3321/3323-IP - электропневматический регулирующий клапан: i/p-позиционер, встроенный в привод Тип 3372, или позиционер Тип 3725, с плотным затвором, заданные значения 4 ... 20 мА, давление питания макс. 6 бар, функция безопасности

• Тип 3321/3323-PP - пневматический регулирующий клапан: пневматический привод с функцией безопасности

• Тип 3321/3323-E1 - электрический регулирующий клапан: электрический привод Тип 5824 для 230 В/50 Гц и 24 В/50 Гц

• Тип 3321/3323-E3 - электрический регулирующий клапан: электрический привод Тип 3374 для 230 В/50 Гц или 60 Гц, 24 В/50 Гц или 60 Гц, дополнительно: с функцией безопасности


Другие варианты исполнения:

• изолирующей вставкой

• с делителем потока St 1 для снижения уровня шума (по запросу)

Подробная документация Samson серия 240

Клапаны серии V2001 (проходной тип 3531, трёхходовой тип 3535)

Применение:

    Регулирующие клапаны для теплопередающих установок, использующих органические теплоносители согласно DIN 4745. По выбору проходной или трёхходовой клапан согласно DIN или ANSI

Варианты исполнения:

• Тип 3531/3535-IP - электропневматический регулирующий клапан для масляного теплоносителя: i/p-позиционер, встроенный в привод Тип 3372, или позиционер Тип 3725, с плотным затвором, заданные значения 4 ... 20 мА, давление питания макс. 6 бар, положение безопасности

• Тип 3531/3535-PP - пневматический регулирующий клапан для масляного теплоносителя: пневматический привод с функцией безопасности

• Тип 3531/3535-E1 - электрический регулирующий клапан для масляного теплоносителя: электрический привод Тип 5824 для 230 В/50 Гц и 24 В/50 Гц

• Тип 3531/3535-E3 - электрический регулирующий клапан для масляного теплоносителя: электрический привод Тип 3374 для 230 В/50 Гц или 60 Гц, 24 В/50 Гц или 60 Гц, дополнительно: с функцией безопасности


Другие варианты исполнения:

• Взрывозащищённое исполнение с электрическими приводами (по запросу)

Подробная документация Samson серия 240

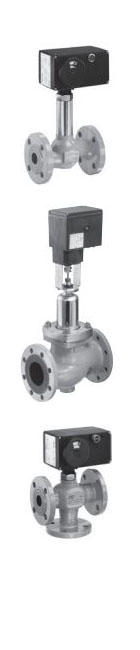

Проходные клапаны тип 3213/3214/3222/3222 N/3260, трёхходовые тип 3260/3226

Применение:

    Проходные и трёхходовые клапаны для систем отопления, вентиляции и кондиционирования воздуха в сочетании с:

• электрическими приводами
• электрическими приводами со встроенным контролером или
• пневматическими приводами.

    Электрические приводы оснащаются встроенным цифровым контроллером. Регулируемая величина фиксируется подключённым напрямую датчиком Pt 1000, после чего выходной сигнал передаётся на шток привода и перемещает плунжер.

Другие варианты исполнения:

• Тип 3222 - проходной клапан с плунжером с компенсацией давления

Подробная документация Samson серия 240

Опросной лист для подбора клапана
