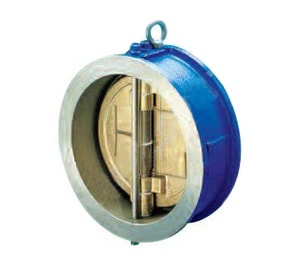

Обратные клапаны типа 805 (система 05)

Обратные клапаны типа 805 (система 05) выпускаются с целью использования для водопроводной системы с восходящим потоком, при вертикально и горизонтально расположенном трубопроводе. Преимуществом таких деталей следует считать его невысокие потери напора. В большей степени их активно применяют с целью функционирования промышленных систем и водоснабжения. Они так же незаменимы для оборудования насосной стации.
Система запирающая состоит из двух пластин, оснащена пружиной (возвратной). Так же имеется соединение для осуществления установки, тип которой – межфланцевый. Клапаны такого вида используются для работы с газами и чистыми жидкостями. Температура рабочей среды в этом случае должна быть в диапазоне: от минус 10 градусов Цельсия до плюс 100 градусов.
В числе других преимуществ применения клапана типа 805 является компактность и удобство исполнения. Он изготавливается из чугуна, эпоксидное покрытие позволяет функционировать при различном температурном режиме без нанесения вреда детали. Благодаря надежным материалам, из которых он изготовлен, такой клапан отличается долговечностью и надежностью. Он не подвергается воздействию рабочей среды, низкой и высокой температуре, а так же ее колебаниям. На поверхности детали и в ее внутренних частях не образуется коррозий и отложений. Это исключает возможные поломки и другие инциденты.
Чугун, из которого производятся клапаны типа 805, является высокопрочным и надежным материалом. Пластины запирающей системы изготавливаются из алюминиевой бронзы – довольно надежного материала, обеспечивающего качественную функцию детали. Пружина производится из нержавеющей стали, что исключает неблагоприятные моменты, как выведения из строй клапана в целом. Поскольку он представляет собой целостную единую систему, гарантирующую для трубопровода отменную функциональность, исключение неблагоприятных обстоятельств, каждая его составная часть при этом имеет предельно важное значение. Ось так же выполнена из нержавеющей стали, болт с проушиной изготовлен из качественной стали, заглушка - из латуни.
Высококачественные образцы клапанов типа 805 (система 5) гарантируют бесперебойность работы и долговечность трубопроводов, на которых они устанавливаются. Именно благодаря системе 5 гарантируется самое отменная гидравлическая надежность, эффективность. Такие клапаны обеспечивают для трубопровода герметичность, высокую прочностью. При этом стоимость таких деталей достаточно оптимальная, невысокая в сочетании с отличным качеством, надежностью и долговечностью.
Технические данные
- Соединение: для установки между фланцами (см. таблицу)
- Допустимое рабочее давление PFA для воды (снабжение, распределение и потребление воды): см. таблицу
- Температура: -10...+100 °С
- Рабочая среда: чистые жидкости, газ
- Сертификаты: VERITAS (France); ACS до DN 300 (France); Conformity (Europe)
- Международные строительные стандарты: CE Conformity Directive 97/23/CE
Исполнение фланцев согласно EN1092-2 (соответствует ГО—Т 12815)
Размеры согласно EN558-1 серия 50
Код | DN, мм | PN | PFA, бар | Давление открытия, мм водного столба | Kv, м3/ч | ζ | ||
---|---|---|---|---|---|---|---|---|
← | ↑ | → | ||||||
065В7505 | 50 | 10/16 | 16 | Около 0 | 39,4 | 6,30 | ||
065В7506 | 65 | 10/16 | 16 | 83,0 | 4,10 | |||
065В7507 | 80 | 10/16 | 16 | 138,0 | 3,40 | |||
065В7508 | 100 | 10/16 | 16 | 250,0 | 2,50 | |||
065В7509 | 125 | 10/16 | 16 | 505,0 | 1,45 | |||
065В7510 | 150 | 10/16 | 16 | 891,0 | 1,00 | |||
065В7511 | 200 | 10/16 | 16 | 1510,0 | 1,10 | |||
065В7512 | 250 | 10/16 | 16 | 2746,0 | 1,10 | |||
065В7513 | 300 | 10/16 | 16 | 3936,0 | 1,10 | |||
065В7514 | 350 | 10/16 | 16 | 4254,0 | 1,30 | |||
065В7515 | 400 | 10/16 | 16 | 5000,0 | 1,60 | |||
065В7516 | 450 | 10/16 | 16 | 6547,0 | 1,50 | |||
065В7517 | 500 | 10/16 | 16 | 7800,0 | 1,60 | |||
065В7518 | 600 | 10/16 | 16 | 11269,0 | 1,60 |

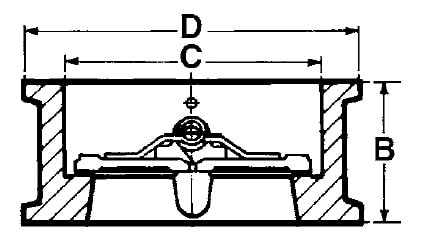

Код | DN, мм | В, мм | С, мм | D, мм | Масса, кг |
---|---|---|---|---|---|
065В7505 | 50 | 54 | 60 | 109 | 1,20 |
065В7506 | 65 | 54 | 73 | 129 | 1,80 |
065В7507 | 80 | 57 | 89 | 144 | 2,90 |
065В7508 | 100 | 64 | 114 | 164 | 3,90 |
065В7509 | 125 | 70 | 141 | 194 | 5,80 |
065В7510 | 150 | 76 | 168 | 220 | 8,00 |
065В7511 | 200 | 95 | 219 | 275 | 14,00 |
065В7512 | 250 | 108 | 273 | 330 | 22,00 |
065В7513 | 300 | 143 | 324 | 380 | 34,00 |
065В7514 | 350 | 184 | 356 | 440 | 75,00 |
065В7515 | 400 | 191 | 406 | 491 | 105,00 |
065В7516 | 450 | 203 | 457 | 541 | 144,00 |
065В7517 | 500 | 213 | 508 | 596 | 186,00 |
065В7518 | 600 | 222 | 610 | 698 | 240,00 |

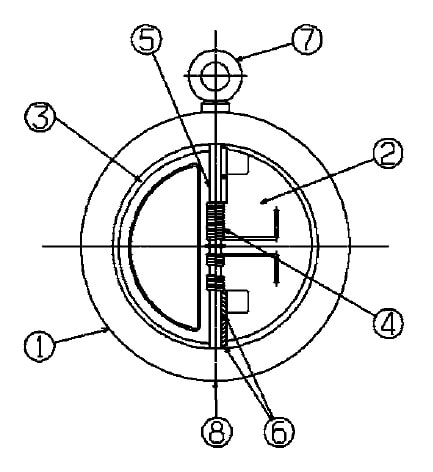

№ | Деталь | Материал | EURO | ANSI |
---|---|---|---|---|
1 | Корпус DN 50-150 | Серый чугун с эпоксидным покрытием | EN-GJL-250 | ASTM A 48 35 |
DN 200-300 | Серый чугун с покрытием | EN-GJS-400.15 | ASTM A 536 65-45-12 | |
DN 350-600 | Высокопрочный чугун с покрытием | EN-GJL-250 | ASTM A 48 35 B | |
2 | Пластина | Алюминиевая бронза | CuAl10Fe5Ni5 | C95400 |
3 | Уплотнение DN 50-300 DN 350-600 | EPDM Нитрил | ||
4 | Пружина | Нержавеющая сталь | X5CrNiMo17-12-2 | AISI 316 |
5 | Ось | Нержавеющая сталь | X5CrNiMo17-12-2 | AISI 316 |
6 | Подшипник | PTFE | ||
7 | Болт с проушиной DN>150 | Сталь ХС15 | ||
8 | Заглушка | Латунь |
