Насосная станция Grundfos Hydro Solo E и Solo S
Данное оборудование представляет собой однонасосные установки, которые разработаны для перекачивания воды и поддержания давления в системах водоснабжения, водоподготовки, ирригации, пожаротушения и других системах промышленного назначения с небольшим расходом. Компанией Grundfos выпускается две разновидности насосной станции Hydro Solo: Solo S и Solo E. Установки поступают полностью укомплектованными и готовыми к монтажу.
Конструкционные особенности
Насосные станции являют собой комплекс оборудования смонтированный на общей опорной раме. Комплекс состоит из насоса, мембранного бака, манометра, реле давления, напорного патрубка и запорной арматуры. Для Гидро Соло используются инлайн насосы серии CR для Solo S и CRE для Solo E. Благодаря наличию преобразователя частоты в насосах CRE - станции Solo E более энергоэффективные, продуктивны и приспособлены к изменению расхода, плюс, предусмотренно управление через Grundfos R100 Remote Control. Обе установки работают в автоматическом режиме, включение насосов осуществляется при падении давления в системе до значения срабатывания реле.
Технические характеристики

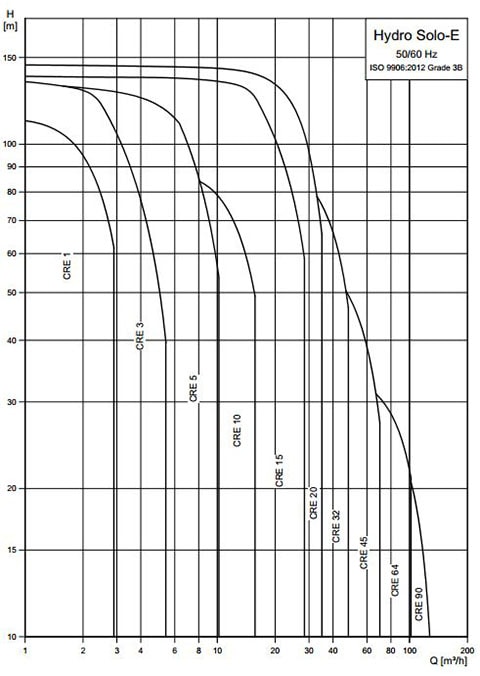

Параметры согласно максимальной комплектации станции для серии E:
- расход - до 137 м3/ч;
- напор - до 148 м;
- максимальное давление - 16 бар;
- темп. жидкости от 0 до 70 °С.

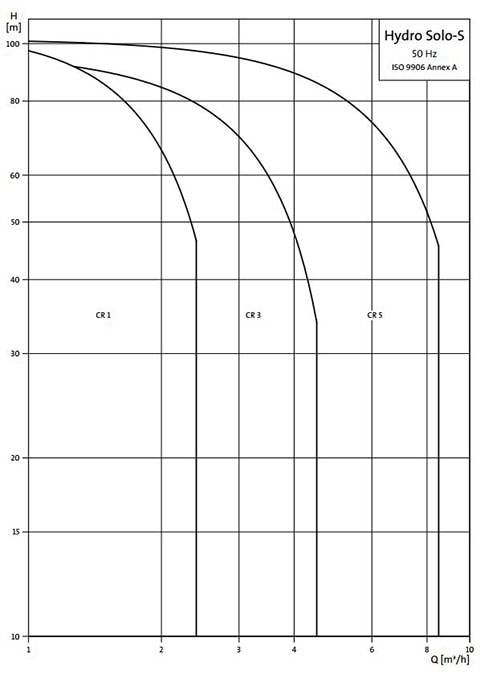

- расход - до 8,5 м;
- напор - до 102 м;
- макс. давление - 10 бар;
- темп. жидкости от 0 до 70 °С.
| Тип | Мощность двигателя насоса P2 [кВт] | Присоединение всасывающего патрубка | Присоединение напорного патрубка | Объем мембранного бака [л] | 1×230 В Артикул | 3×380 В Артикул |
|---|---|---|---|---|---|---|
| Hydro Solo-S CR 1-4 | 0.37 | Rp 1 | Rp 1 | 80 | 96471823 | 96471831 |
| Hydro Solo-S CR 1-7 | 0.37 | Rp 1 | Rp 1 | 80 | 96471824 | 96471832 |
| Hydro Solo-S CR 1-10 | 0.55 | Rp 1 | Rp 1 | 80 | 96471825 | 96471833 |
| Hydro Solo-S CR 1-13 | 0.75 | Rp 1 | Rp 1 | 80 | 96471834 | |
| Hydro Solo-S CR 1-17 | 1.1 | Rp 1 | Rp 1 | 80 | 96471835 | |
| Hydro Solo-S CR 3-4 | 0.37 | Rp 1 | Rp 1 | 120 | 96471826 | 96471836 |
| Hydro Solo-S CR 3-7 | 0.55 | Rp 1 | Rp 1 | 120 | 96471827 | 96471837 |
| Hydro Solo-S CR 3-10 | 0.75 | Rp 1 | Rp 1 | 120 | 96471828 | 96471838 |
| Hydro Solo-S CR 3-12 | 1.1 | Rp 1 | Rp 1 | 120 | 96471839 | |
| Hydro Solo-S CR 3-15 | 1.1 | Rp 1 | Rp 1 | 120 | 96471840 | |
| Hydro Solo-S CR 5-3 | 0.55 | Rp 1¼ | Rp 1 | 120 | 96471841 | |
| Hydro Solo-S CR 5-4 | 0.55 | Rp 1¼ | Rp 1 | 120 | 96471829 | |
| Hydro Solo-S CR 5-5 | 0.75 | Rp 1¼ | Rp 1 | 120 | 96471842 | |
| Hydro Solo-S CR 5-8 | 1.1 | Rp 1¼ | Rp 1 | 120 | 96471843 | |
| Hydro Solo-S CR 5-10 | 1.5 | Rp 1¼ | Rp 1 | 120 | 96471844 | |
| Hydro Solo-S CR 5-15 | 2.2 | Rp 1¼ | Rp 1 | 120 | 96471845 |
| Тип | Мощность двигателя насоса P2 [кВт] | Напряжение питания [В] | Присоединение всасывающего патрубка | Присоединение напорного патрубка | Объем мембранного бака [л] | Артикул |
|---|---|---|---|---|---|---|
| Hydro Solo-E CRE 1-4 | 0.37 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453506 |
| Hydro Solo-E CRE 1-6 | 0.55 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98769669 |
| Hydro Solo-E CRE 1-9 | 0.75 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453546 |
| Hydro Solo-E CRE 1-13 | 1.1 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 12 | 98453507 |
| Hydro Solo-E CRE 1-17 | 1.5 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 12 | 98453508 |
| Hydro Solo-E CRE 3-4 | 0.55 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453542 |
| Hydro Solo-E CRE 3-5 | 0.75 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453509 |
| Hydro Solo-E CRE 3-8 | 1.1 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453510 |
| Hydro Solo-E CRE 3-11 | 1.5 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 12 | 98453543 |
| Hydro Solo-E CRE 3-15 | 1.5 | 3 * 380 B | Rp 1¼ | Rp 1¼ | 12 | 91048901 |
| Hydro Solo-E CRE 3-15 | 2.2 | 3 * 380 B | Rp 1¼ | Rp 1¼ | 12 | 98453544 |
| Hydro Solo-E CRE 5-2 | 0.55 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453511 |
| Hydro Solo-E CRE 5-5 | 1.5 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 18 | 98453512 |
| Hydro Solo-E CRE 5-9 | 2.2 | 3 * 380 B | Rp 1¼ | Rp 1¼ | 18 | 98453513 |
| Hydro Solo-E CRE 5-12 | 3 | 3 * 380 - 500 B | Rp 1¼ | Rp 1¼ | 12 | 91048902 |
| Hydro Solo-E CRE 5-12 | 3 | 3 * 380 - 480 B | Rp 1¼ | Rp 1¼ | 18 | 98453514 |
| Hydro Solo-E CRE 5-14 | 3 | 1 * 220 B | Rp 1¼ | Rp 1¼ | 12 | 91048903 |
| Hydro Solo-E CRE 10-1 | 0.75 | 1 * 220 B | Rp 1½ | Rp 1½ | 18 | 98453519 |
| Hydro Solo-E CRE 10-3 | 2.2 | 3 * 380 B | Rp 1½ | Rp 1½ | 18 | 98453520 |
| Hydro Solo-E CRE 10-5 | 3 | 3 * 380 B | Rp 1½ | Rp 1½ | 33 | 91048904 |
| Hydro Solo-E CRE 10-5 | 3 | 3 * 380 B | Rp 1½ | Rp 1½ | 18 | 98453521 |
| Hydro Solo-E CRE 10-6 | 4 | 3 * 380 B | Rp 1½ | Rp 1½ | 12 | 91048905 |
| Hydro Solo-E CRE 15-2 | 3 | 3 * 380 - 480 B | DN 50 | Rp 2 | 18 | 98453524 |
| Hydro Solo-E CRE 15-2 | 3 | 3 * 380 - 500 B | DN 50 | Rp 2 | 18 | 99150625 |
| Hydro Solo-E CRE 15-3 | 4 | 3 * 380 - 480 B | DN 50 | Rp 2 | 18 | 98453523 |
| Hydro Solo-E CRE 15-3 | 4 | 3 * 380 - 500 B | DN 50 | Rp 2 | 18 | 99150626 |
| Hydro Solo-E CRE 15-4 | 5.5 | 3 * 380 B | DN 50 | Rp 2 | 18 | 98453525 |
| Hydro Solo-E CRE 15-5 | 7.5 | 3 * 380 B | DN 50 | Rp 2 | 12 | 91048907 |
| Hydro Solo-E CRE 15-7 | 7.5 | 3 * 380 B | DN 50 | Rp 2 | 12 | 91048908 |
| Hydro Solo-E CRE 20-2 | 4 | 3 * 380 B | DN 50 | Rp 2 | 33 | 91048909 |
| Hydro Solo-E CRE 20-2 | 4 | 1 * 220 B | DN 50 | Rp 2 | 18 | 98453526 |
