Погружные канализационные насосы Lowara DLG
Lowara DLG относятся к компактным изделиям с расходом 2-15 м3/час, давлением до 5 атмосфер. Серия насчитывает 15 моделей, широко применяется в небольших промышленных канализационно-насосных станциях, а также может использоваться в жилищно-бытовом секторе.
С помощью этих насосов можно перекачивать бытовые, промышленные, канализационные стоки, отводить жидкости из моечных установок, откачивать воду из затопленных помещений, подвалов, погребов, котлованов и т. д. при самых жестких условиях эксплуатации. Но, не смотря на это, они весьма надежны, имеют продолжительный срок службы. Это достигнуто благодаря специальному подбору материалов для изготовления его частей, в т. ч. рабочих колес специального типа, особой конструкции диффузора, обеспечивающей автоматическую очистку уплотнений.
Компоновка серии погружных насосов DLG выполнена с открытым рабочим колесом и дробильным устройством. Они снабжены компенсационным механизмом, нивелирующим износ, которое может иметь рабочее колесо, по отношению к улитке, что позволяет поддерживать эффективность насоса, как гидравлической машины, продлевать период его эксплуатации.
Чугун лежит в основе этих насосов: материалом корпуса электродвигателя, насосной части, рабочего колеса, корпуса масляной полости является чугун. Но дробильное устройство и валы помп сделаны из закаленной нержавеющей стали.
Вал снабжен двойным торцевым уплотнением в масляной камере, которая имеет датчик уровня. Со стороны двигателя применено уплотнение из керамики/графита, а насосная часть уплотнена карбидом кремния/карбидом кремния. Материалом кольцевого уплотнения может быть резина NBR или неопрен.
Питание насосов может быть однофазным и трехфазным с напряжением 220-230, 220-240, 380-415 В. Во всех случаях частота – 50 Гц. Мощность двигателей составляет 1,1 - 5,1 кВт. На всех моделях установлена встроенная теплозащита. Лишь на управляющем щите однофазной версии отсутствует встроенная тепловая защита двигателя. Вся серия DLG обладает степенью защиты IP68, классом изоляции "Н" (180°C).
Максимальной глубиной погружения устройств является 20-ти метровая отметка. В загрязненных стоках (t= 0°C - +40°C) для перекачки насосами серии DLG не должно быть твердых взвешенных включений размером более 6 мм.
Комплект снабжен 10-ти метровым стандартным кабелем в водонепроницаемой оплетке. Величина условного прохода равна 50 миллиметрам.
| Тип насоса | мин-1 | Pвх (P1) | (P2) ном | Фазы × Напряжение | Ток | Пуск | Тип электр. кабелей | Конденс. рабочий / Пуск | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Потребляемый | Потребляемый | Пусковой | ||||||||
| кВт * | кВт *** | 50 Гц | In(A) | Iabs(A) | Isp(A) | mF | ||||
| DLGM 50-15 A | 2900 | 1,2 | 1,1 | 1 × 230 | 8,5 | - | 6,9 | - | 4G1.5 | 35/60 |
| DLGM 50-15 | 2900 | 1,7 | 1,1 | 1 × 230 | 8,5 | - | 8,5 | - | 4G1.5 | 35/60 |
| DLGM 50-21 A | 2900 | 2 | 1,4 | 1 × 230 | 10,7 | - | 9,8 | - | 4G1.5 | 35/60 |
| DLGM 50-21 | 2900 | 2,3 | 1,4 | 1 × 230 | 10,7 | - | 10,7 | - | 4G1.5 | 35/60 |
| DLG 50-15 A | 2900 | 1,1 | 1,1 | 3 × 400 | 2,5 | 17,3 | 2,4 | DOL | 4G1.5 | - |
| DLG 50-15 | 2900 | 1,5 | 1,1 | 400V/3 | 2,5 | 17,3 | 2,5 | DOL | 4G1.5 | - |
| DLG 50-21 A | 2900 | 1,8 | 1,5 | 3 × 400 | 3,4 | 16,6 | 2,9 | DOL | 4G1.5 | - |
| DLG 50-21 | 2900 | 2,1 | 1,5 | 3 × 400 | 3,4 | 16,6 | 3,4 | DOL | 4G1.5 | - |
| DLG 50-28 | 2900 | 2,6 | 2,2 | 3 × 400 | 4,5 | 24 | 4,5 | DOL | 4G1.5 | - |
| DLG 50-35 A | 2900 | 3 | 2,6 | 3 × 400 | 5,6 | 25,6 | 4,8 | DOL | 4G1.5 | - |
| DLG 50-35 | 2900 | 3,5 | 2,6 | 3 × 400 | 5,6 | 25,6 | 5,6 | DOL | 4G1.5 | - |
| DLG 50-51 A | 2900 | 4,1 | 4 | 3 × 400 | 8,5 | 53 | 6,9 | YD | 7G1.5 | - |
| DLG 50-51 | 2900 | 4,7 | 4 | 3 × 400 | 8,5 | 53 | 8,5 | YD | 7G1.5 | - |
| DLG4M 50-09 | 1450 | 0,95 | 0,65 | 1 × 230 | 4,3 | - | 4,3 | - | 4G1.5 | 20/40 |
| DLG4 50-09 | 1450 | 0,95 | 0,65 | 3 × 400 | 1,7 | 6,4 | 1,7 | DOL | 4G1.5 | - |
* максимальное значение потребляемой двигателем мощности в рабочем диапазоне.
*** P2 = Номинальная мощность на валу.

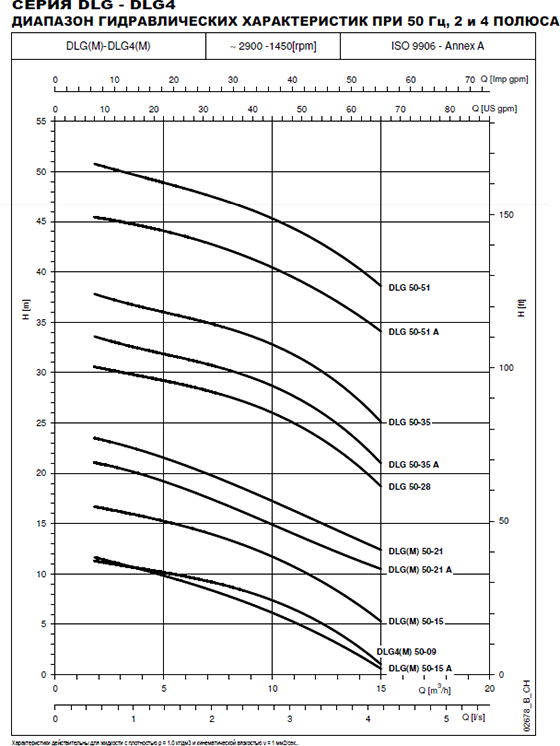

| Тип насоса | Pвх (P1) | (P2) ном | D Раб. кол. | мин-1 | Q = Подача | Свободный проход твердых веществ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| л/с 0 | 0,28 | 0,50 | 0,55 | 3,33 | 3,88 | 4,17 | ||||||
| м3/ч 0 | 1 | 1,8 | 2 | 13 | 14 | 15 | ||||||
| кВт * | кВт ** | мм | H = Общая высота в метрах водного столба | |||||||||
| DLGM 50-15 A | 1,1 | 1,1 | 101 | 2900 | 12,6 | 11,7 | 11,6 | 3,1 | 1,9 | 0,6 | 6 | |
| DLGM 50-15 | 1,5 | 1,1 | 114 | 2900 | 17,4 | 16,7 | 16,6 | 8,3 | 6,9 | 5,3 | 6 | |
| DLGM 50-21 A | 1,9 | 1,4 | 123 | 2900 | 21,6 | 21,1 | 21,0 | 12,1 | 11,3 | 10,5 | 6 | |
| DLGM 50-21 | 2,1 | 1,4 | 130 | 2900 | 24,2 | 23,5 | 23,4 | 14,3 | 13,4 | 12,4 | 6 | |
| DLG 50-15 A | 1,1 | 1,1 | 101 | 2900 | 12,6 | 11,7 | 11,6 | 3,1 | 1,9 | 0,6 | 6 | |
| DLG 50-15 | 1,5 | 1,1 | 114 | 2900 | 17,4 | 16,7 | 16,6 | 8,3 | 6,9 | 5,3 | 6 | |
| DLG 50-21 A | 1,8 | 1,5 | 123 | 2900 | 21,6 | 21,1 | 21,0 | 12,1 | 11,3 | 10,5 | 6 | |
| DLG 50-21 | 2,1 | 1,5 | 130 | 2900 | 24,2 | 23,5 | 23,4 | 14,3 | 13,4 | 12,4 | 6 | |
| DLG 50-28 | 2,6 | 2,2 | 146 | 2900 | 31,5 | 30,6 | 30,5 | 22,3 | 20,7 | 18,7 | 6 | |
| DLG 50-35 A | 3 | 2,6 | 156 | 2900 | 35,0 | 33,6 | 33,5 | 24,9 | 23,1 | 21,0 | 6 | |
| DLG 50-35 | 3,5 | 2,6 | 160 | 2900 | 39,3 | 37,8 | 37,7 | 29,0 | 27,3 | 25,1 | 6 | |
| DLG 50-51 A | 4,1 | 4 | 176 | 2900 | 46,0 | 45,4 | 45,4 | 37,0 | 35,7 | 34,1 | 6 | |
| DLG 50-51 | 4,7 | 4 | 182 | 2900 | 52,0 | 50,8 | 50,7 | 41,8 | 40,3 | 38,6 | 6 | |
| DLG4M 50-09 | 0,95 | 0,65 | 182 | 1450 | 12,1 | 11,3 | 11,2 | 4,2 | 2,8 | 1,0 | 6 | |
| DLG4 50-09 | 0,95 | 0,65 | 180 | 1450 | 12,1 | 11,3 | 11,2 | 4,2 | 2,8 | 1,0 | 6 | |
Эксплуатационные характеристики соответствует стандартам ISO 9906
Заявленные характеристики действительны для жидкости с плотностью ρ = 1.0 кг/дм3 и кинематической вязкостью ν = 1 мм2/сек.
* Максимальное значение потребляемой двигателем мощности в рабочем диапазоне.
** P2 = Номинальная мощность на валу.
